Ondoscopio, manuale 8431805
Istruzioni per l'uso
08/06 SP

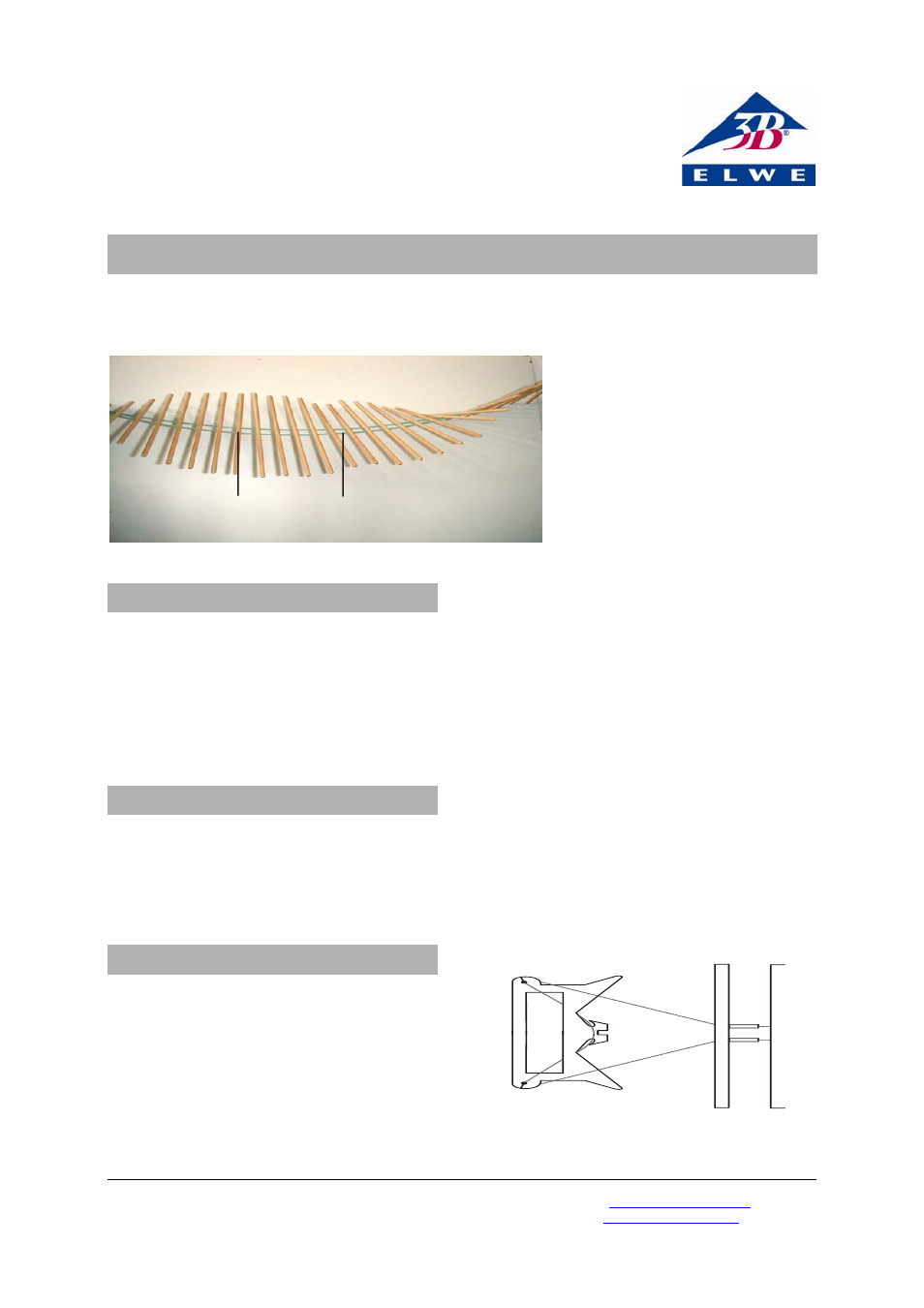

1 2
1 Asta del pendolo
2 Cinghia di torsione
1. Descrizione
L'ondoscopio è utilizzato per illustrare
propagazione, riflessione, rifrazione e
sovrapposizione delle onde.
Una catena di pendoli doppi è unita da una cinghia
di torsione bifilare. La dotazione comprende anche
i pesi del pendolo per modificare il momento
d'inerzia. Le due impugnature vengono impiegate
per l'eccitazione manuale.
2. Dati tecnici
Ondoscopio: lunghezza 3 m
Cinghia di torsione: lunghezza 6,5 m
Numero di pendoli
doppi: 79
Peso: ca. 0,8 kg
3. Comandi
3.1 Assemblaggio
• Ripiegare la cinghia di torsione e portare le
estremità libere ad uguale lunghezza.
• Infilare l'impugnatura 1 al centro del cappio,
come illustrato in Fig. 1.
• Inserire le estremità libere della cinghia di
torsione attraverso i due fori dell'asta del
pendolo.
• Dopo ogni pendolo infilare sulla cinghia un
tubicino distanziatore.
• Annodare le estremità libere con
l'impugnatura 2.
3.2 Esecuzione
• Fissare un'impugnatura dell'apparecchio o
farla afferrare ad una seconda persona.
Se l'apparecchio è fissato, si possono generare
riflessione, sovrapposizione od onde stazionarie. Se
l'apparecchio è afferrato all'altra estremità da una
seconda persona, si genera un'onda che si muove
per inerzia.
• Tendere la cinghia di torsione
• Eseguire manualmente movimenti rotatori sul
lato libero. Continuare a tendere la cinghia di
torsione.
• In base all'effetto desiderato, ruotare più o
meno velocemente.
Fig. 1 Fissaggio dell'impugnatura 1
