Sensor de força ± 50 N
U11354
Instruções de operação
08/08 Hh
1. Indicações de segurança
• Para evitar um dano permanente da célula de
carga instalada, não se deve ultrapassar a ação
de força de ± 150 N!
• Não deixar cair o elemento sensor de uma
altura maior de máximo 1 m sobre una
superfície dura!
• Empregar o sensor de força ± 50 N somente
para fins de instrução!
O sensor de força ± 50 N nгo й adequado para as
utilizações relativas à segurança!
2. Descrição

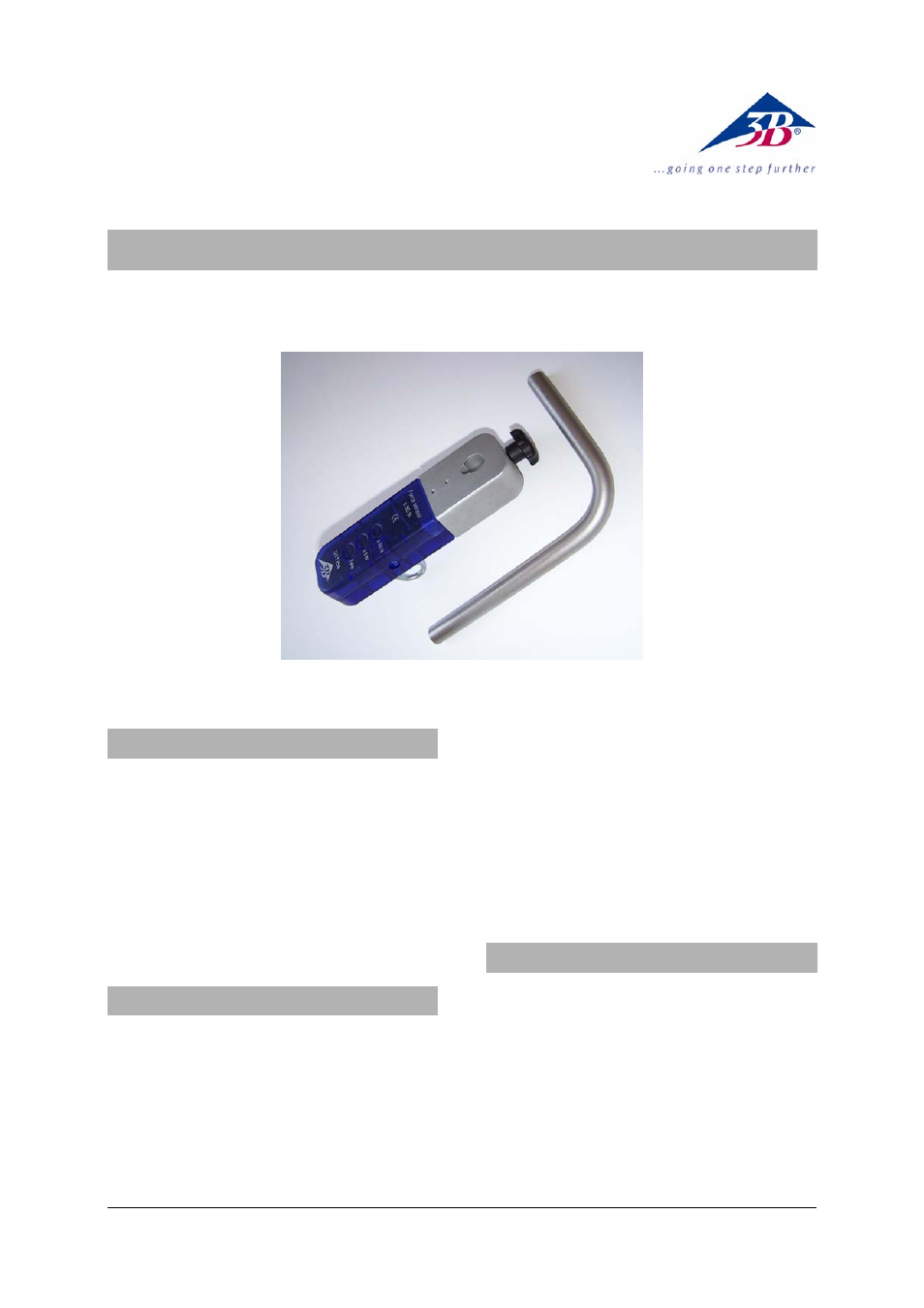

Caixa de sensor com célula de carga instalada e um
recipiente de força segundo o processo de
extensômetro (DMS).
Seleção dos dois âmbitos de medição ± 5 N e ± 50
N por meio de teclas de pressão.
Sinalização do âmbito de medição a través de um
díodo luminoso ao lado da tecla.
Função de tara adicional (compensação) em ambos
os âmbitos de medição.
Uma vara de apoio angular incluída permite a
montagem da caixa do sensor deslocada em ângulo
reto.
Um gancho de parafuso com rosca M4 incluído é
intercambiável com outros parafusados M4.
A caixa de sensor tem um reconhecimento
automático a través do 3B NETlog
TM .
3. Fornecimento
1 Sensor de força ± 50 N
1 Vara de apoio angular 90 °,
l
1
= 150 mm, l
2
= 95 mm, d = 12 mm
1 gancho de parafuso M4, d
Öse
= 20 mm
1 Cabo de conexão miniDIN- 8-pin, comprimento
de 60 cm
1 Instrução de operação
