3B SCIENTIFIC

®

PHYSICS



1

Microscopio didáctico binocular, Modelo 300 LED (115 V) 1013368
Microscopio didáctico binocular, Modelo 300 LED (230 V) 1013144

Instrucciones de uso

01/14 ALF

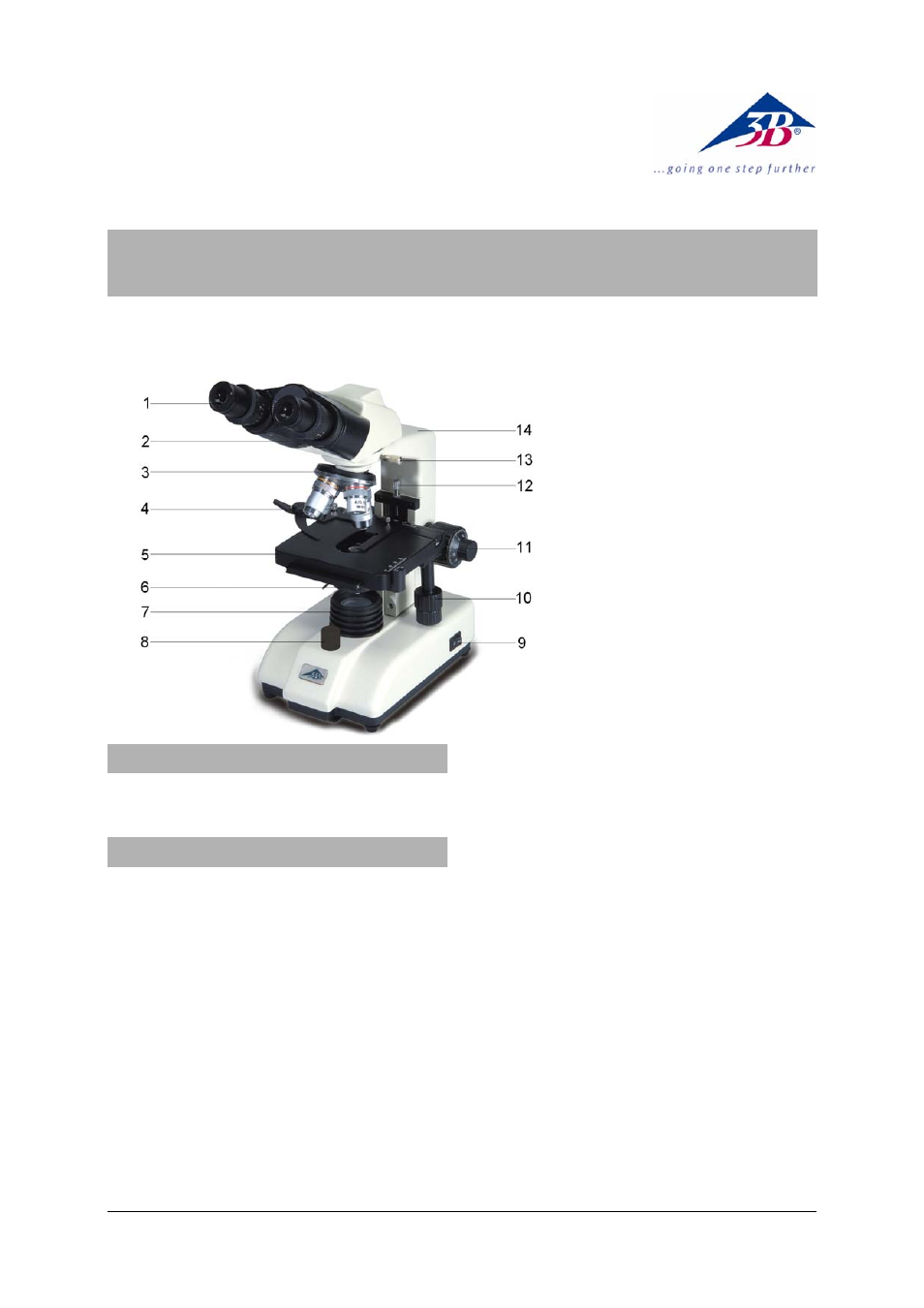

1 Ocular
2 Tubo
3 Revólver

portaobjetivos

4 Portaobjeto
5 Mesa de objetos
6 Condensador

con

diafragma iris y portafiltros

7 Iluminación
8 Regulador de iluminación
9 Interruptor de red
10 Ajuste coaxial de la mesa

de objetos

11 Ajuste grueso y fin
12 Tornillo de sujeción de la

mesa de objetos

13 Tornillo de sujeción del

cabezal del microscopio

14 Soporte


1. Aviso de seguridad

El microscopio sólo se puede conectar a
tomacorrientes con puesta a tierra.

2. Descripción, datos técnicos

El microscopio didáctico binocular permite la obser-
vación bidimensional de objetos (cortes delgados de
tejido animal o vegetal) ampliados entre 40 y 1000 veces.
El microscopio 1013368 está dimensionada
para una tensión de red de 115 V (±10 %) resp.
1013144 para 230 V (±10 %).
Soporte:

Soporte robusto de metal macizo, brazo

soporte fijo en el pedestal; focalización por
accionamiento fino y burdo a través de botones
coaxiales de ajuste a uno y otro lado del pedestal,
accionados por medio de transmisión de cremallera
con cojinete de bolas; tope ajustable para la
protección del portaobjetos y de los objetivos
Tubo:

Cabezal binocular de Seidentopf, de

observación oblicua en 30°, Cabezal giratorio en
360°, ajuste de la distancia entre los ojos desde
54 mm hasta 75 mm, Compensación de

dioptrías en ±5 para ambos oculares
Ocular:

Par de oculares de campo amplio WF

10x18 mm
Objetivos:

Revólver portaobjetivos con 4 objetivos

acromáticos 4x / 0,10, 10x / 0,25, 40x / 0,65, 100x /
1,25 inmersión en aceite (con protección de muestras)
Magnificación:

40x, 100x, 400x, 1000x

Mesa de objetos:

Mesa cruzada x-y, 125x130

mm

2

, con portaobjeto y botones de ajuste

perpendiculares a la mesa portaobjetos, gama
de ajuste 70x30 mm

2

Iluminación:

Iluminación por LED regulable

integrada en el pedestal
Alimentación de tensión:

por medio de fuente

de alimentación enchufable 6 V CC, 200 mA
Conexión a la red:

1013368: 115 V, 50/60 Hz;

1013144: 230 V, 50/60 Hz
Condensador:

Condensador de tipo Abbe N.A.1,25

con diafragma de iris, portafiltros y filtro azul,
focalizable por medio de engranaje de cremallera
Dimensiones:

aprox. 282 x 148 x 357 mm³

Masa:

aprox. 5,2 kg
