3B SCIENTIFIC ® PHYSICS
1
Microscopio didattico binoculare, modello 300 LED (115 V) 1013368
Microscopio didattico binoculare, modello 300 LED (230 V) 1013144
Istruzioni d’uso
01/14 ALF

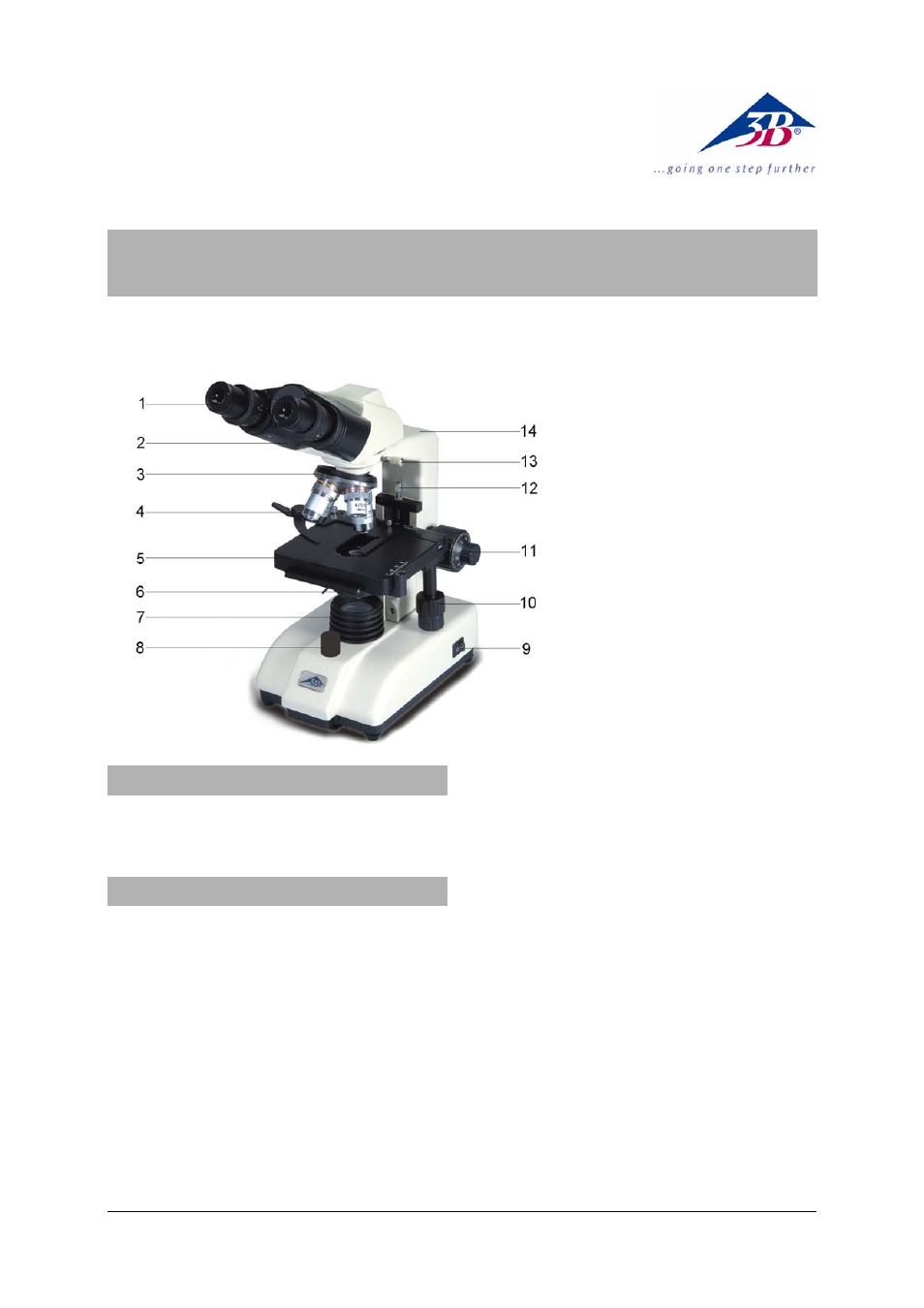

1 Oculare
2 Tubo
3 Revolver portaobiettivi
4 Guida per oggetti
5 Tavolino portaoggetti
6 Condensatore con
diaframma a iride e
portafiltri
7 Illuminazione
8 Regolatore d’illuminazione
9 Interruttore di rete
10 Azionamento coassiale del
tavolino portaoggetti
11 Regolazione macrometrica
e micrometrica
12 Vite di arresto del tavolino
13 Vite di fissaggio della
testata del microscopio
14 Stativo
1. Norme di sicurezza
• L’allacciamento elettrico del microscopio
può essere effettuato solo ad una presa col-
legata a terra.
2. Descrizione, dati
Il microscopio didattico binoculare consente
l’osservazione bidimensionale di oggetti (sezioni
sottili di piante o animali) con ingrandimento da
40 a 1000 volte.
Il microscopio 1013368 è progettato per una
tensione di rete di 115 V (±10 %), 1013144 per
230 V (±10 %).
Stativo: Robusto stativo completamente in me-
tallo, braccio dello stativo fissato saldamente
alla base; messa a fuoco attraverso manopole
coassiali per regolazione macrometrica e mi-
crometrica separate poste ai lati dello stativo,
azionate mediante un ingranaggio a cremagliera
con cuscinetto a sfere; battuta regolabile per la
protezione del portaoggetti e degli obiettivi
Tubo: Testata binoculare tipo Siedentopf, tubo
inclinato a 30°, testata girevole a 360°, distanza
interoculare regolabile tra 54 mm e 75 mm, com-
pensazione diottrica ±5 per entrambi gli oculari
Oculare: Coppia di oculari grande campo WF
10x18 mm
Obiettivo: Revolver portaobiettivi con quattro
obiettivi acromatici 4x / 0,10, 10x / 0,25, 40x /
0,65, 100x /1,25 immersione olio (con protezio-
ne del preparato)
Ingrandimento: 40x, 100x, 400x, 1000x
Tavolino portaoggetti: Piatto mobile x-y, 125 x
130 mm
2 , con guida per oggetti e manopole di
regolazione coassiali verticali rispetto al tavolino
portaoggetti, campo di regolazione 70 x 30 mm
2
Illuminazione: Illuminazione a LED regolabile
integrata nella base
Alimentazione: tramite alimentatore a spina 6 V
CC, 200 mA
Allacciamento alla rete: 1013368: 115 V,
50/60 Hz; 1013144: 230 V, 50/60 Hz
Condensatore: Condensatore Abbe N.A.1,25 con
