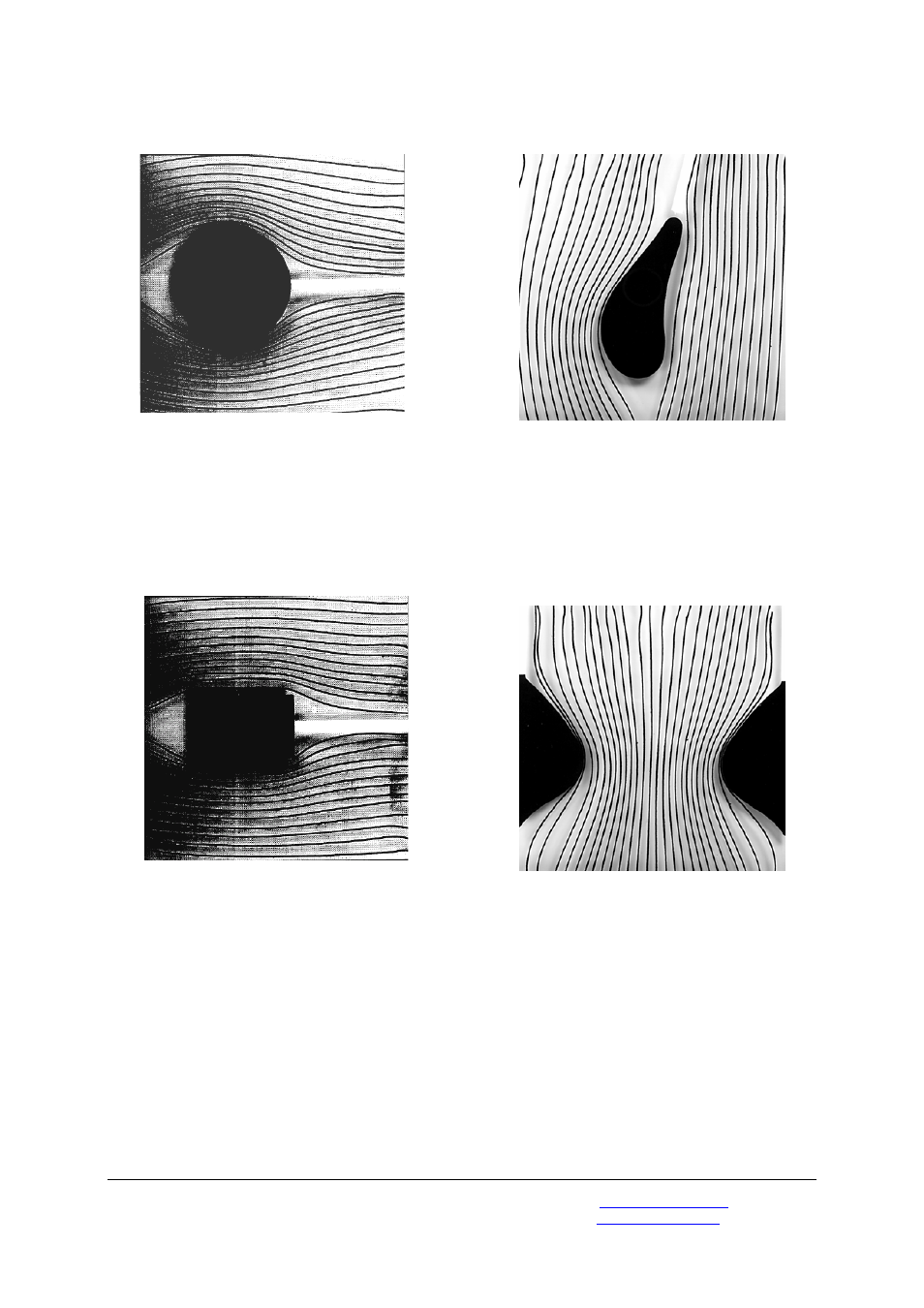

5.3 Linhas de corrente numa esfera
Ao contornar uma esfera as linhas se estreitam. Ao
mesmo tempo, a velocidade das correntes
aumenta. Depois de ter passado o corpo, a
velocidade volta a reduzir-se.
5.4 Linhas de corrente num quadrado
.
Ao contornar uma esfera as linhas se estreitam. Ao
mesmo tempo, a velocidade das correntes
aumenta. Depois de ter passado o corpo, a
velocidade volta a reduzir-se.
5.5 Linhas de corrente num perfil de asa
Por baixo do perfil de asa, a direção e a velocidade
da corrente permanece constante. Acima do perfil,
a velocidade da corrente aumenta. Por isso, ocorre
um feito de sucção na superfície superior do perfil.
5.6 Percurso das linhas de corrente num
estreitamento
Nesta experiência, são colocados dois corpos de
corrente no aparelho.
Num estreitamento a distância entre as linhas se
reduz, sendo que ao mesmo tempo a velocidade da
corrente aumenta sensivelmente. Ocorre um efeito
de sucção por baixo dos corpos de corrente. A
velocidade diminui novamente.
