迷你網路測試器
MT-7058
一、 產品介紹：
MT-7058 是一款集多種線路測試功能及非
接觸電壓測量於一體的多功能纜線測試
器，可測試的線材種類
RJ-45、RJ-11、
RJ-12、BNC。 只需一按開關，所測試線
材狀況一目了然。
線材的斷路、短路、交
錯都一一顯示在主機面板上。
二、安全注意事項：
注意：此測試器不能用於測試帶有電壓之
活線，若將活線接於此測試器，可
能會造成測試器損壞。
** 使用前請細詳閱讀使用說明書，錯誤使
用可能造成測試器損壞。
** 使用時請勿將機殼打開使用或自行更
換內部零件，以免成測試器損壞。
三、產品特色：
 雙功能指示：快速結果測試(斷路.交
叉 .直通.短路) 與 Pin to Pin 掃描測試
(1-8 LEDs)
 網路.電話.BNC 3 合 1：可測試 RJ45
(8P8C)網路線、RJ11/12 (4P/2C.
6P/4C. 6P/6C)電話線、BNC 線與屏
蔽指示
 聲光雙顯示：具有 LED 燈號與音頻嗶
聲的聲光雙指示功能、電池低電壓指
示、防誤測迴路保護電路
 免接觸驗電：具有免接觸驗電功能，
確保網路架設作業的安全，並通過 CE
安規認證
 測試距離更遠：採用 12V(AE23)電
池，測試距離超過 300 米
 攜帶方便：輕巧迷你的近遠端結合設
計，附 BNC 終端電阻. 攜存袋，外出
作業更方便
四、產品規格：
1. 測試線材/接頭：UTP / STP / RJ-11/
RJ-12 / RJ45 / BNC
2. 自動 (AUTO)及手動 (STEP)切換掃
描檢測跳接正確性、短路、斷路及芯
線排列順序等功能
3. 非接觸電壓 AC60V~240V 60Hz 感
應測試 (NCV)
4. BNC 接頭同軸電纜連接、斷路、短
路測試
5. 自動待機功能
6. 低電壓 LED 燈色指示
7. 尺寸：100*60*24.5mm (L x W x H)
8. 重量：120 克 (不含電池)
9. 適用電源：12V 電池 AE23

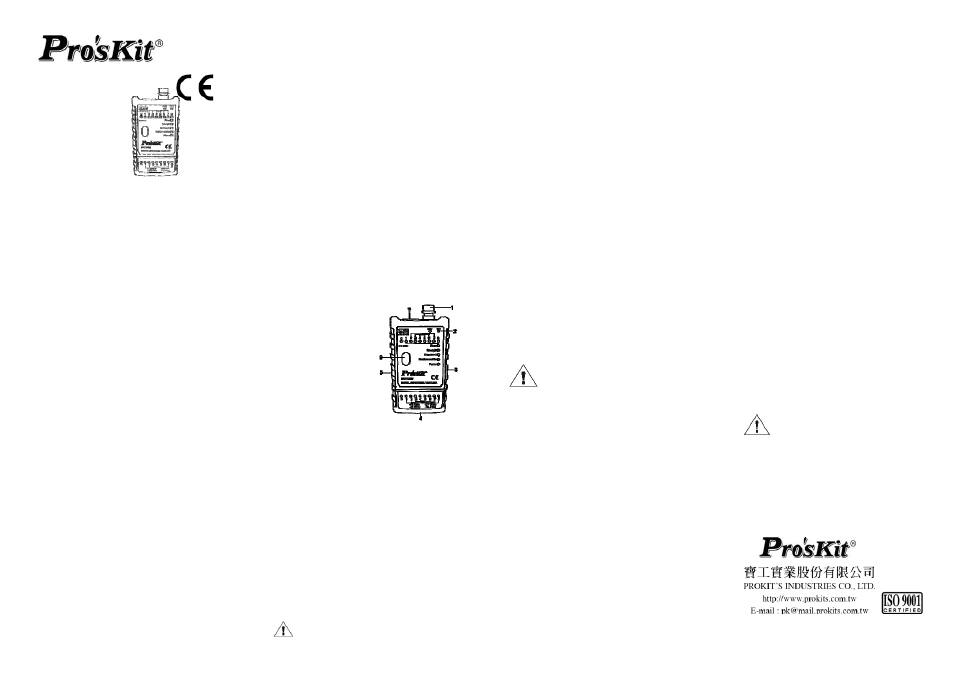

五、本體介紹︰
1. BNC 接頭
2. 免接觸驗電顯示
3. 電源/聲音開關
4. RJ-45/11/12 接頭
5. 自動/手動/免接觸
驗電開關
6. 測試按鈕
7. RJ-45/11/12 接
頭
六、配件：
1. BNC 母端接頭
2. 使用說明書
3. 收納袋
4. 12V (AE23)電池
七、顯示面板及 LED 燈功能介紹：
(1) “S＂燈號：表示遮罩線
(2) “1 -8＂燈號：表示對應的線路。
(3) “SHORT”燈號：表示線材有短路。
(4) “STRAIGHT＂燈號：表示受測試的
線材連接是正確的或是代表一條扁
平的直通線。
RJ45 (8P8C)網路線和 RJ11/12
(4P/2C. 6P/4C. 6P/6C)電話線兩端
的順序全反向時（即一線材端是
1～
8 ， 另 一 端 是 8 ～ 1 ） 測 試 結 果 為
“STRAIGHT＂燈亮起, 蜂鳴器響 3
聲。此類，請結合主測試器和遠端測
試器判斷線材的情況。
(5) “CROSSOVER＂燈號：表示受測試
的線材連接有交錯的問題或是代表
一條交叉的對絞線。
(6) “NO CONNECTION＂燈號：表示沒
有相通的線，或是接頭沒有插好，有
可能是接觸不良。
(7) “POWER＂燈號:按下測試鍵後亮綠
燈：表示本測試器的電源正常可正常
使用。亮紅燈：表示本測試器的電源
不足，應及時更換電池，以免對測試
結果產生影響。
(8) “NCV＂燈號︰表示接觸電線存在
電壓
(9) “BNC＂燈號︰同軸電纜導通判斷
八、3 種線材及 NCV 的測試方法
1. 測試 RJ45：
主測試器的測試結果皆需搭
配遠端接收器亮燈順序來判
斷線路正確性
 把所需測試線插入主測試器和遠端測
試器，按一下開關主機＂ STRAIGHT
＂燈亮，而上方對應的 8 顆 LED 燈亮
起順序一致時（如果是 STP 線則＂S
＂燈也會同時亮） ，表示這條線是連接
正確的線路。
 如果＂STRAIGHT＂或
“CROSSOVER＂燈亮，而主測試器和
遠端測試器燈號亮起的順序不一致就
表示有交錯或順序相反。此時只要查
看遠端接收器燈號亮起的順序即可得
知是哪幾條線錯接。
 將側面的滑動開關切換至”STEP”手動
測試功能，逐一查看主測試器及接收
器
1-8 燈號顯示狀態。
 如果＂SHORT＂燈亮，表示有短路，
同時短路的路線與所對應的 LED 燈也
同時亮。
 如果＂STRAIGHT＂燈亮，而 LED 燈
有幾顆不亮，表示對應的路線有斷路。
 如果＂CROSSOVER＂燈亮，就表示
這條線是交叉線或錯接。 .
2. 測試 RJ-11/12：
如果 6 芯電話線則 LED 亮“2-7＂，4
芯電話線亮 “3-6＂，2 芯電話線“4-5”，
同時 “STRAIGHT＂燈也亮。
3. 測試 BNC 同軸電纜：
插入 BNC測試座, 配合BNC母端接頭,
按下測試鍵 , 掃描後若電纜線導通狀
態 , 則“BNC＂指示及母端接頭燈亮。
若電纜線開路 , 則“NO
CONNECTION＂指示燈亮. “BNC”指
示燈及母端接頭燈不亮
, 若電纜線短
路 , 則“BNC”指示燈亮, 母端接頭燈
不亮
當線材多重故障時，「測試結
果顯示」的優先排序，是依照主機面板上
「測試結果顯示」的燈號由上而下的順
序，即：
Shot→Straight→Crossover→No
Connection！
©2013 Prokit’s Industries Co., LTD. All rights reserved 2013002( T)
4. NCV 測試：
將左側撥動開關推到 NCV 檔位，按下
TEST 鍵，並將本體右測頂端靠近被測
體，當交流電壓高於
60V 低於 240V
時， “NCV＂指示 LED 長亮並有響聲警
示。
為提高測試靈敏度，請貼近待
測電源表面。
