MT- 5 0 3 0絕緣測試儀操作手冊
1 .介紹
數位化的 me g o h mme t e r使用直流 DC- e x c i t e d轉換器把直流 1 2 V轉換成直流
高電壓 1 0 0 0 V/ 2 5 0 0 V。主要放大器測試採用傳統 me g g e r的電流比率量
測，測量絕緣電壓的電流。輸入端子使用微電流測試抗干擾電路和輸出端
採用雙功能整合數位電壓表來處理數據轉換。它的特點是承載能力強，高
抗干擾的電場，手提式操作，大測試範圍，背光顯示等等。它也可以用來
測試商業電力。憑藉其穩定的性能和高規格的外觀，它被廣泛用於測試絕
緣耐電壓電氣設備，儀器儀表，電纜等。
2 .外觀描述

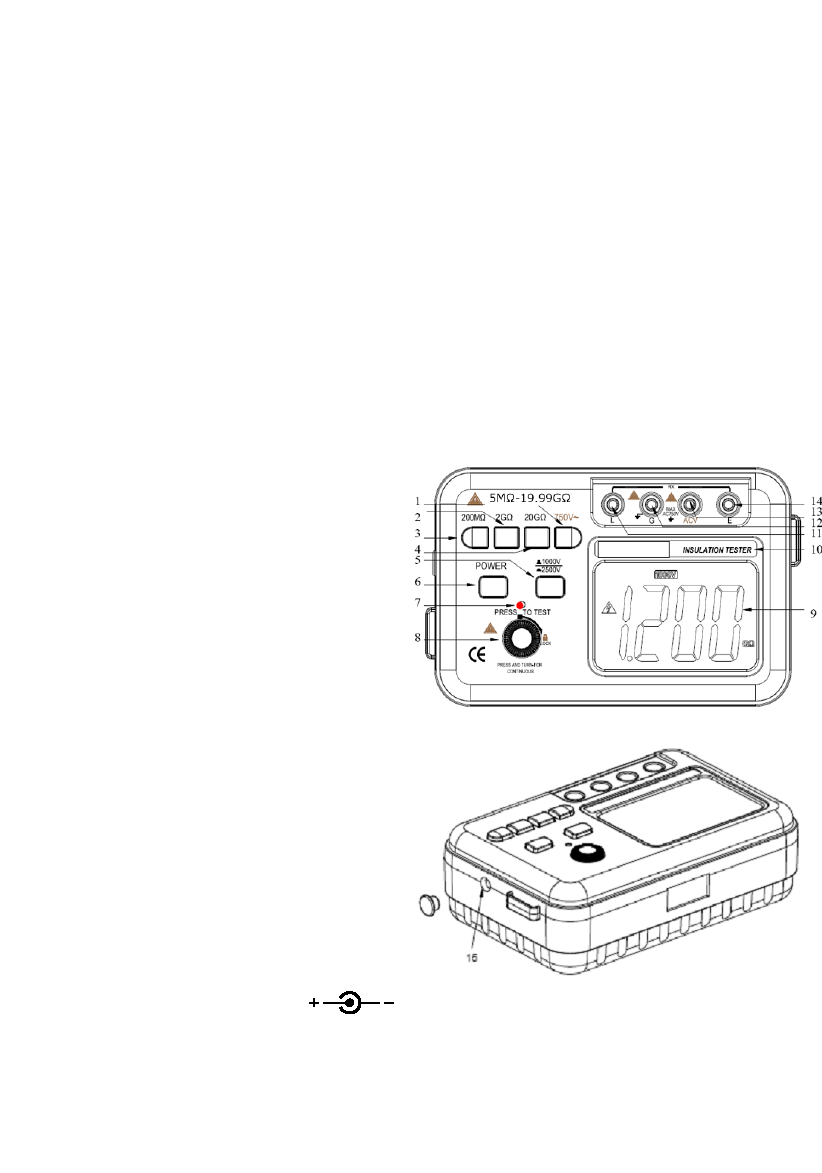

1 . 2 . 3 . 4 .電壓選擇開關( 包括 AC7 5 0 V/ 2 0 0 M/ 2 GO/ 2 0 GO)
5 . 電壓選擇開關 ( 1 0 0 0 V/ 2 5 0 0 V)
( 除 AC7 5 0 V之外)
6 . 電源開關︰電源開關自動上
鎖.
7 . 高電壓指示︰LED表示。
8 . 測試開關
9 . LCD 螢幕︰顯示測量的結果
和單位符號。
1 0 . 儀器模式
1 1 . L:迴路測試插孔。
1 2 . G:保護插孔。當被測對象是
要求增加保護迴路，
以消除漏電影響，電線的保
護迴路應該連接到“G”的
插孔。
1 3 . ACV︰AC電壓測量的輸入
端。
1 4 . E : 測試物品插入孔。
1 5 . 電源變壓器插入孔 （ ）.
