Parte 1ª - ISTRUZIONI PER L’INSTALLAZIONE
1 - GENERALITÀ
Questo gruppo è predisposto per essere installato all'interno di mobili pensili o cappe camino,
poste sopra un piano di cottura.
Può essere utilizzato in versione aspirante (evacuazione esterna), oppure in versione filtrante
(riciclo interno).
Si raccomanda che l’installazione venga effettuata da personale specializzato, rispettando
tutte le prescrizioni delle autorità competenti relative allo scarico dell’aria da evacuare.
Il produttore declina qualsiasi responsabilità per danni dovuti ad installazione non corretta
o non conforme alle regole dell’arte.
2 - AVVERTENZE PER LA SICUREZZA
2.1 - Non collegare il gruppo a condotti di scarico dei fumi prodotti da combustione (caldaie,
caminetti, ecc...).
2.2 - Verificare che la tensione di rete corrisponda a quella riportata nella targhetta posta
all’interno del gruppo.
2.3 - Collegare il gruppo alla rete interponendo un interruttore bipolare con apertura dei contatti
di almeno 3 mm.
2.4 - Accertarsi che l’impianto elettrico domestico garantisca un corretto scarico a terra.
2.5 - La distanza minima di sicurezza tra il piano di cottura e il gruppo è di 65 cm.
2.6 - Non fare cucine alla fiamma sotto il gruppo.
2.7 - Controllare le friggitrici durante l’uso: l’olio surriscaldato potrebbe infiammarsi.
2.8 - Prima di procedere a qualsiasi operazione di pulizia o di manutenzione, disinserire
l’apparecchio togliendo la spina o agendo sull’interruttore generale.
2.9 - Nel caso in cui nella stanza vengano utilizzati sia il gruppo che apparecchi non azionati da
energia elettrica (ad esempio apparecchi utilizzatori a gas), si deve provvedere ad una
aerazione sufficiente dell’ambiente. Un uso proprio e senza rischi si ottiene quando la
depressione massima del locale non supera 0,04 mBar; si evita in questo modo un ritorno
dei gas di scarico.
3 - INSTALLAZIONE
Rispettare il seguente schema:
3.1 - Montaggio del gruppo da incasso
3.2 - Connessione aspirante o filtrante
3.3 - Connessione elettrica e controllo funzionale

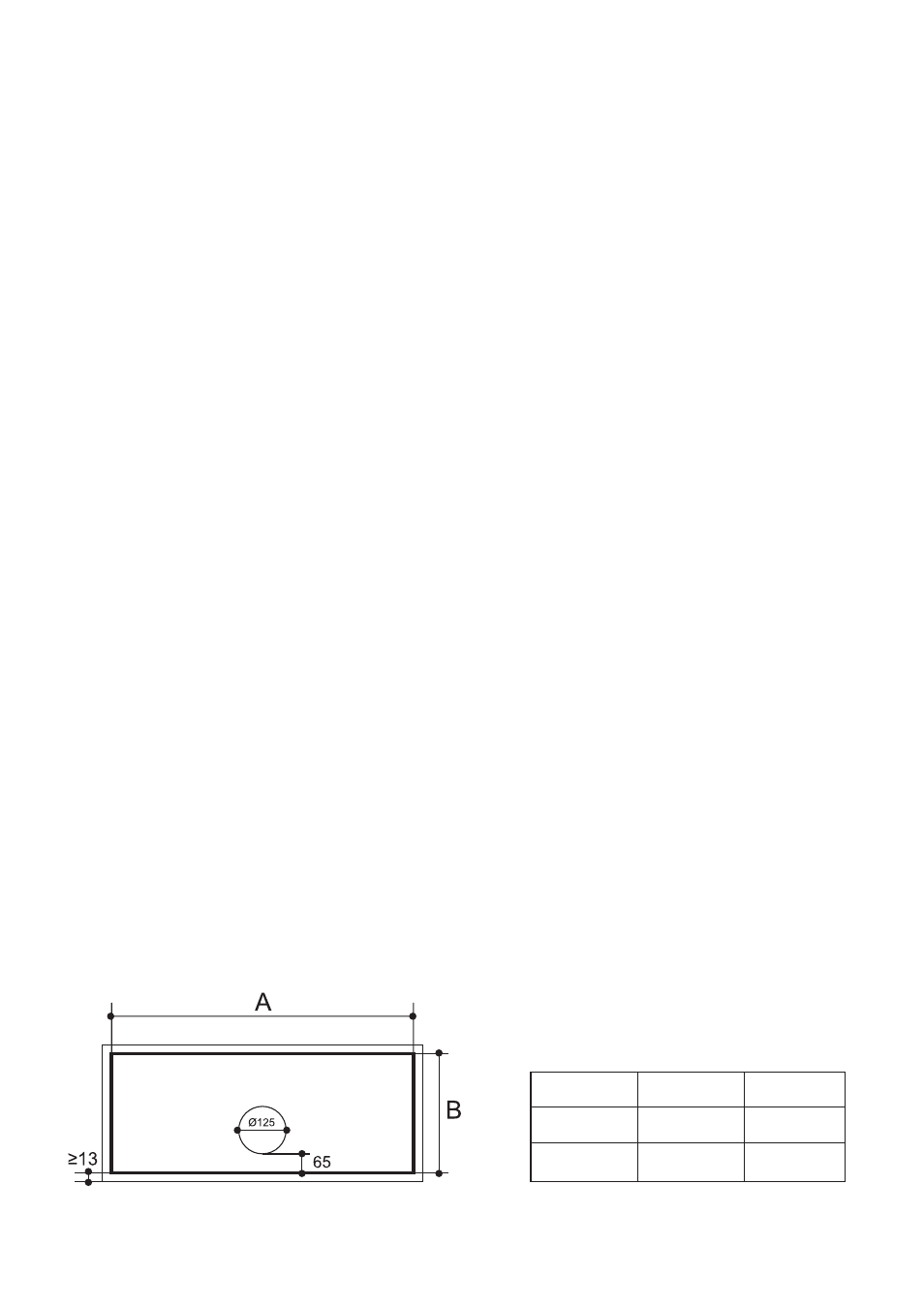

Misura Cappa
520 mm
700 mm
Lato A
497 mm
677 mm
Lato B
259 mm
259 mm
