1. Opis sistema

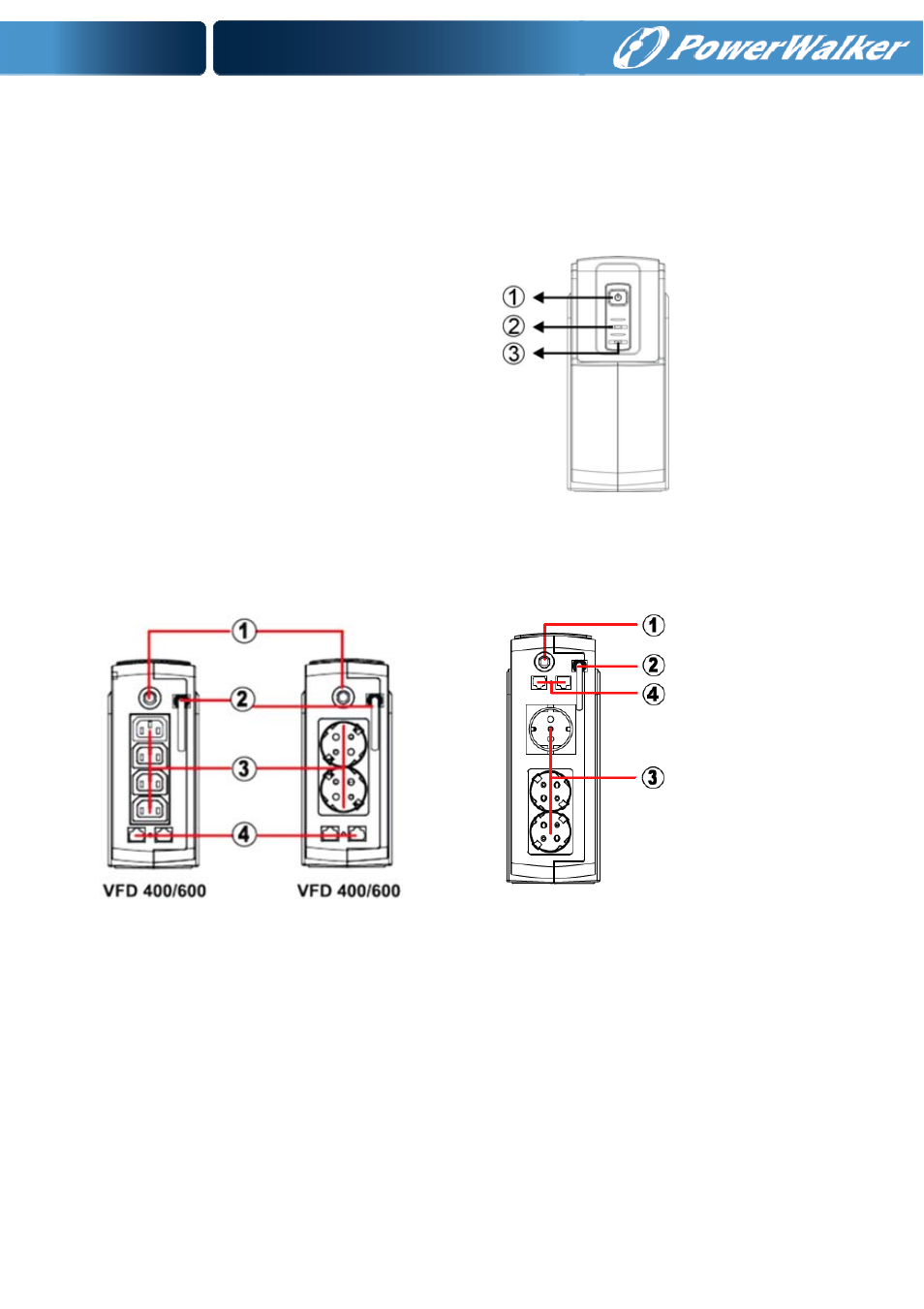

Prednja ploča
1. Prekidač za napajanje
2. UPS indikator statusa –
AC režim rada: zelena sijalica
Režim rada baterije: treperenje
zelene sijalice
3. LED za greške: crvena sijalica
VFD 400/ VFD 600 zadnja ploča
VFD 1000 zadnja ploča
Zadnja ploča
1. Sklopka
2. Ulaz naizmenične struje
3. Izlazni priključci
4. Ulaz naizmenične struje
