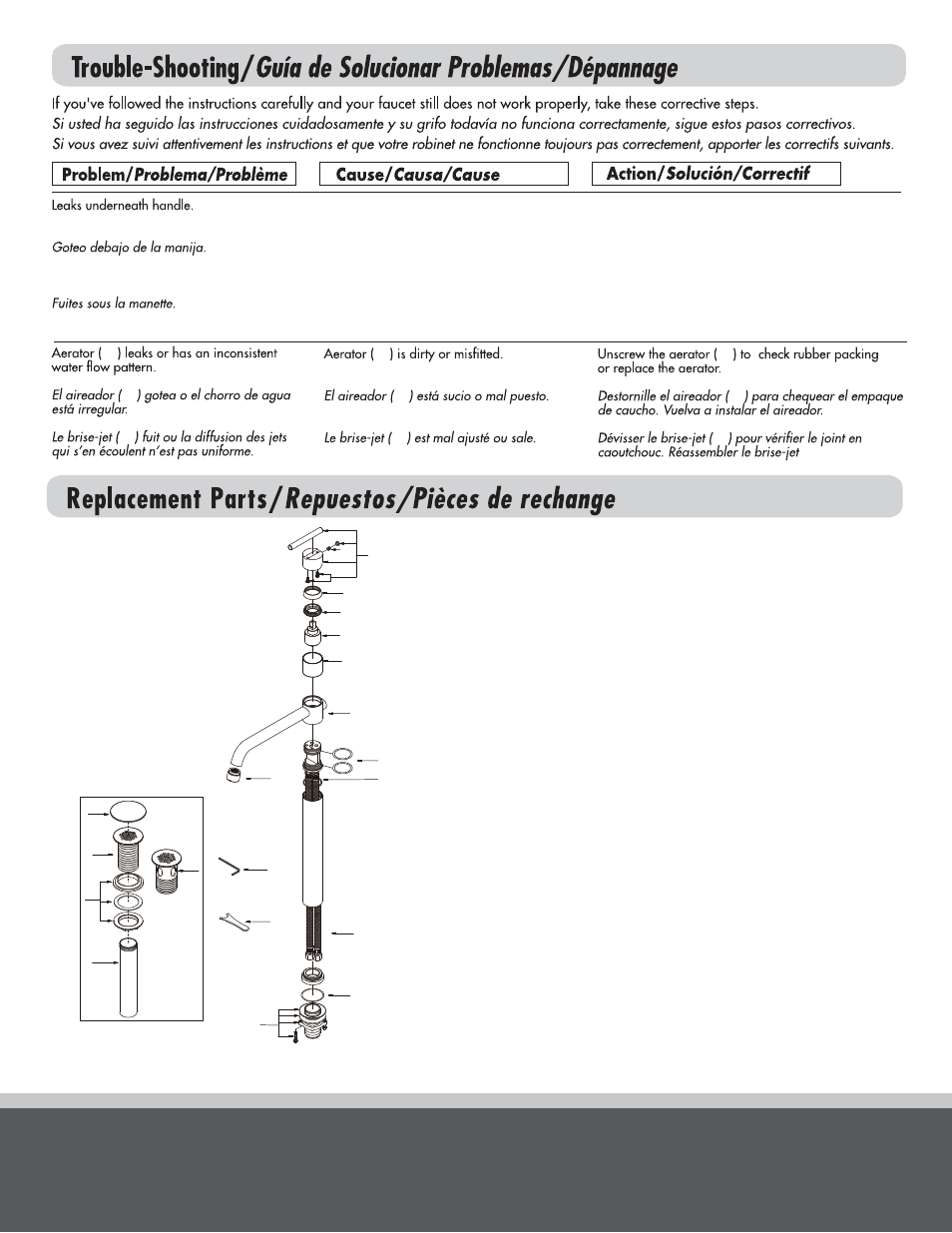

Locking nut (5) or trim cap (4) have come loose.

O-ring on cartridge is dirty or damaged.

Contratuerca (5) o tapa (4) se han ornamental

suelto, La arandela circular en el cartucho está

sucia o dañoda.

Écrou de blocage (5) ou capuchon de garniture

(4) est desserré. Le joint torique de la cartouche

est sale ou endommagé.

Tighten the (5) or (4). Clean or replace o-ring.

Apriete el (5) o (4). Limpie ó reemplace el

empaque circular.

Serrer la (5) ou (4). Nettoyer ou remplacer le

joint torique.

14

14

14

14

14

14

14

14

14

1 . Metal Handle Assembly/Ensamblaje de manija metálicas/

Assemblage de manette en métal

2. Index

Button-Cold/Hot/Indicador de temperatura-caliente/fría/

Repère de température – froid/chaud

3.

Screw (M5*5 mm L)/Tornillo (M5*5 mm L)/Vis (M5*5 mm L)

4 . Trim

Cap/Tapa ornamental/Capuchon de garniture

5. Locking

Nut/Contratuerca/Écrou de blocage

6.

Ceramic Disc Cartridge/Cartucho de disco cerámico/

Cartouche à disque en céramique

7 . Sleeve/Manga/Manchon
8 . Spout

Assembly/Ensamblaje de vertedor/Assemblage du bec

9.

O-Ring (Ø1-1/4" ID * Ø1-1/2" OD)/

Empaque circular (Ø1-1/4 pulg. ID * Ø1-1/2 pulg. OD)/

Joint torique (Ø1-1/4 po ID * Ø1-1/2 po OD)

10. Washer/Arandela/Rondelle
11. Supply

Hose/Manguera/Boyau

12. O-Ring (Ø1-5/8" ID * Ø1-13/16" OD)/

Empaque circular (Ø1-5/8 pulg. ID * Ø1-13/16 pulg. OD)/

Joint torique (Ø1-5/8 po ID * Ø1-13/16 po OD)

13. Mounting

Hardware/Ferreterria de montaje/Matériel de fixation

14 . Aerator/Aireador/Brise-jet
15 . Strainer Trim Cap/Cubierta del desagüe/

Capuchon de garniture de crépine

16 . Grid Strainer/Rejilla de desagüe/Crépine à grille
17. Washer & Nut/Arandela y tuerca/Rondelle et l'écrou
18. Tail

Pipe/Tubo de desagüe/About

19 . Grid Strainer W/Over Flow /

Rejilla de desagüe con prevención de derrame/

Crépine à grille avec trop-plein

20. Hex Wrench(H2.5 * 19 mm L * 53 mm L)/
Llave

hexagonal(H2.5 * 19 mm L * 53 mm L)/

Clé

hexagonale(H2.5 * 19 mm L * 53 mm L)

21. Aerator

Wrench/Llave para aireador/Clé pour brise-jet

A602413

A028046M

A008003
A103048
A104059

A507348N

A041053

A523183N
A004008N

A200000

A105131N

A072032

A603171

A500982N

A045200

A123156
A603992
A051132
A123157

A031000

A031025CP

1

3

5

2

4

D222658 (V7)

Need Help?

Please call our toll-free Customer service line at 1-888-328-2383 or WWW.DANZE.COM for additional assistance or service.

Requiere asistencia?

Favor llamar a nuestro servicio a clientes sin costo al 1-888-328-2383 o WWW.DANZE.COM para asistencia adicional o servicio.

Besoin d’aide?

Veuillez communiquer avec notre service à la clientèle au numéro sans frais 1-888-328-2383 ou WWW.DANZE.COM pour obtenir du

service ou de l’aide additionnels.

13.

14.

10.

9.

20.

15.

7.

6.

5.

4.

2.

3. 1.

11.

21.

16.

17.

18.

19.

8.

12.
