Español - 2 Español - 3

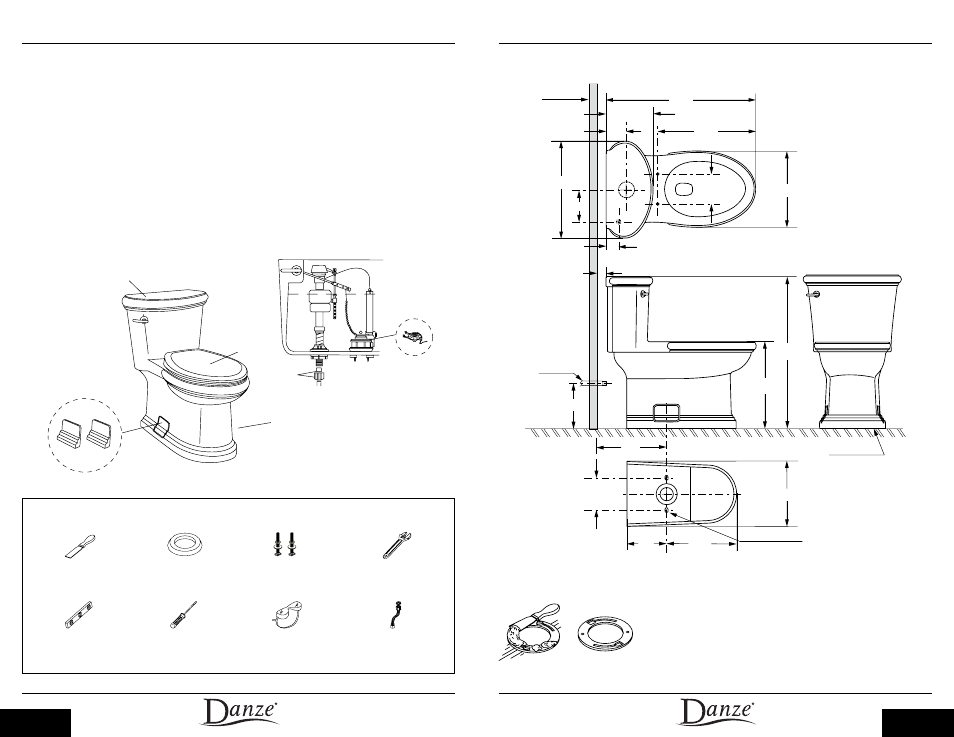

anteS de La InStaLacIón
Verifique si el paquete del inodoro contiene las piezas siguientes:
( A ) Inodoro y tanque en una pieza modelo DC011223
( M ) Tapa de la cisterna
( H ) Tuerca de unión y arandela cónica (1 cada)
( N ) Asiento de inodoro
( O ) Cubiertas de cerámica para los pernos del suelo (2)
( V ) Bienvenido a Danze Kit
( P ) Enganche y cinta (6 tiras)
( W ) Instrucciones para la instalación
( X ) Manual del propietario
( Y ) Guía de piezas bajo garantía
HerramIentaS neceSarIaS
Espátula para enmasillar Anillo de cera
(1 necesario)
Pernos de instalación,
arandelas y tuercas (2
de cada necesarios)
Llave ajustable
Destornillador normal Anteojos protectores Nivel de carpintero
O
M
N
H
A
Tubo flexible de aliment-
ación de agua *
* sólo hace falta si aún no está instalado o si el que existe ha de sustituirse
dImenSIoneS de Producto
InStruccIoneS Para La InStaLacIón
1. Cierre y desconecte la alimentación de
agua. Quite los pernos del viejo inodoro y
retírelo. Quite el viejo anillo de cera y limpie
la zona de la brida con una espátula para
enmasillar.
3/8 ” ALIMENTACIÓN
DEdzS.P.S.
RANURA (1/2 ” x 1” )
PAPED
ACABADA
SUELO ACABADO
8 1/4 ” 14 3/8 ”
16 1/2 ”
2 1/4 ”
18 3/4 ”
5 1/2 ”
19 1/8 ” 3 7/8 ”
9 1/8 ”
28 7/8 ”
6”
8”
1”
4”
15”
12”
12 3/4 ”
29 1/8 ”
