Tijeras
Nivel de carpintero
Lápiz
Material sellante
Espátula para enmasillar
Un trapo
Alcohol de fricción
herramIentas necesarIas
dImensIones de Producto

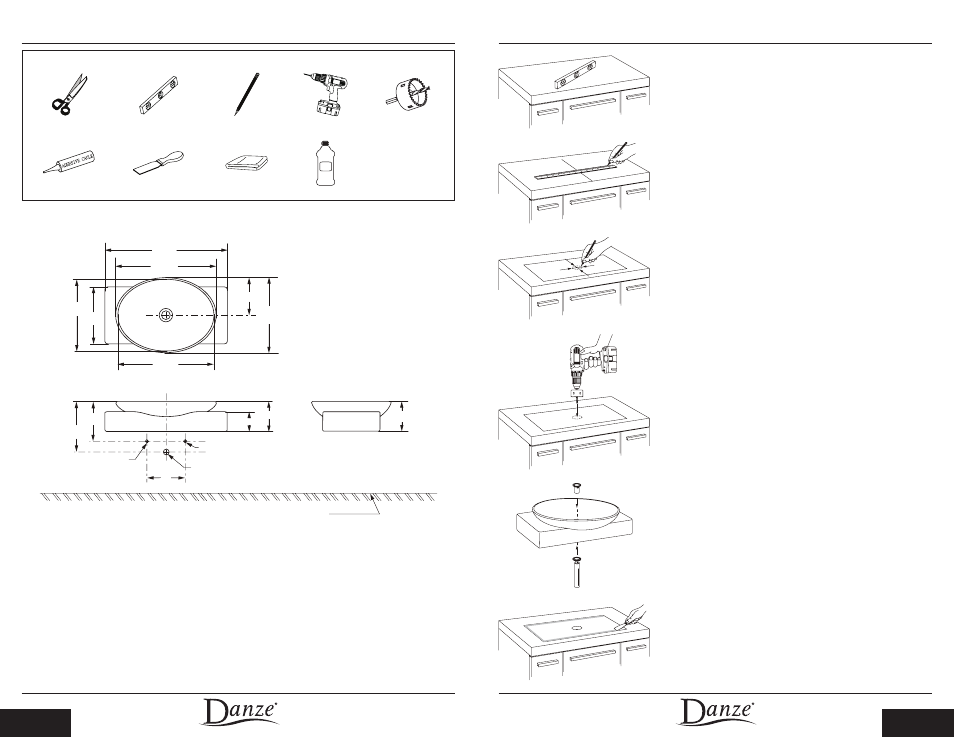

InstruccIones Para la InstalacIón
Instalación en el mueble tocador de lavabo Ziga Zaga™ o en otros tipos de
mueble tocador
1. Instale el mueble tocador de lavabo Ziga
Zaga™ o otros tipos de mueble tocador con-
forme a las instrucciones de instalación que vi-
enen con el mueble.
Rubbing
Alcohol
2. Compruebe que la plancha o la encimera sea
perfectamente plana a lo largo y a lo ancho por
medio de un nivel.
3. Utilice un lápiz para marcar ligeramente el
lugar donde se ubicará el lavabo (A) en la plan-
cha o encimera.
4. Recorte la plantilla (Z) por la línea disconti-
nua. Alinee las flechas de la plantilla (Z) con las
líneas marcadas en la plancha o encimera. Trace
la línea exterior de la plantilla (Z). Esta línea in-
dica el lugar donde estará el borde exterior del
lavabo (A) tras la instalación.
5. Corte el círculo interior en la plantilla (Z) por
la línea continua. Centre la plantilla (Z) dentro de
la línea marcada y trace la abertura circular del
plantilla en la plancha o en la encimera.
6. Haga un agujero en la plancha o en la en-
cimera cortando por la línea interior.
7. Instale el grifo y el desagüe (no incluidos) en
el lavabo (A) siguiendo las instrucciones del fab-
ricante.
8. Ponga dos cordones continuos de material
sellante (no incluido) solo dentro de la línea mar-
cada que indica el borde exterior del lavabo (A)
despurés de la instalación. Extienda ligeramente
el material sellante con la espátula o con otra
herramienta plana.
Sierra de perforación
3/8
”
CALIENTE
1
1/4
”
DESAGÜE
3/8
”
FRÍO
24”
11”
20
3/4
”
20
1/4
”
14
5/8
”
15
3/8
”
16
7/8
”
18
3/8
”
7
3/4
”
8”
3
3/4
”
5
5/8
”
5
5/8
”
SUELO ACABADO
Taladro
