Danze D331558 - Installation Manual - Manual (Page 7)

Need Help? Please call our toll-free Customer service line at 1-888-328-2383 or WWW.DANZE.COM for additional assistance or service.
Requiere asistencia? Favor llamar a nuestro servicio a clientes sin costo al 1-888-328-2383 o WWW.DANZE.COM para asistencia adicional o servicio.
Besoin d’aide? Veuillez communiquer avec notre service à la clientèle au numéro sans frais 1-888-328-2383 ou WWW.DANZE.COM pour obtenir du
service ou de l’aide additionnels.

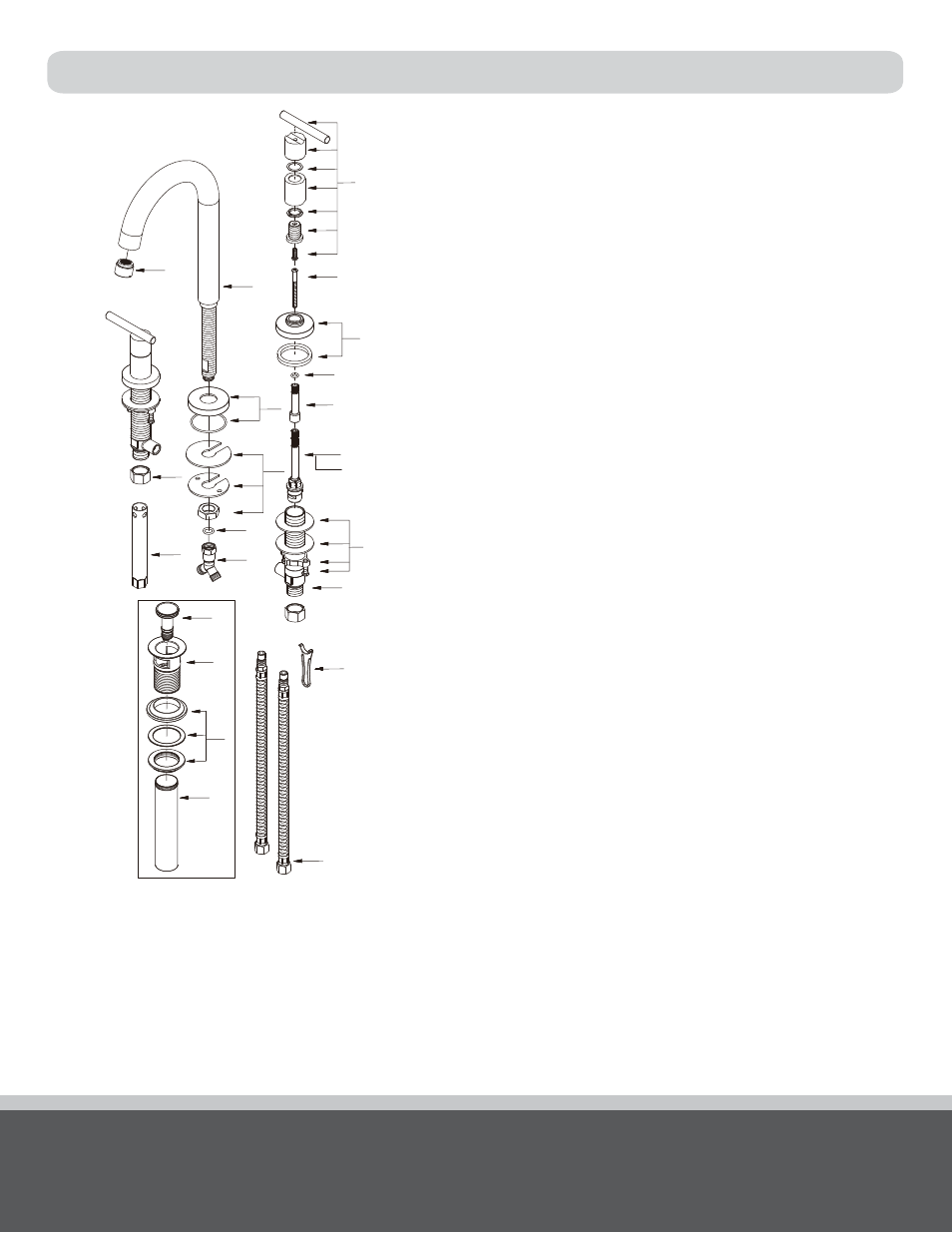

Replacement Parts/Repuestos/Pièces de rechange
D331558 (V3)
1 ☉ . Metal Handle Assembly/Ensamblaje de manija metálicas/
Assemblage de manette en métal
2. Screw (3/16" - 24 * 1-9/16")/
Tornillo (3/16 pulg. - 24 * 1-9/16 pulg.)/
Vis (3/16 po - 24 * 1-9/16 po)
3 ☉ . Handle Trim Ring/Capuchón ornamental de la manija/
Garniture circulaire de manette
4. O-Ring (Ø1/4" ID * Ø3/8" OD)/
Empaque circular (Ø1/4 pulg. ID * Ø3/8 pulg. OD)/
Joint torique (Ø1/4 po ID * Ø3/8 po OD)
5. Stem Extension/Extensión del vástago/Rallonge de tige
6-a. Ceramic Disc Cartridge (Hot)/Cartucho de disco cerámico (H)/
Cartouche à disque en céramique (H)
6-b. Ceramic Disc Cartridge (Cold)/Cartucho de disco cerámico (C)/
Cartouche à disque en céramique (C)
7. Mounting Hardware Assembly/
Ensamblaje de ferreterria de montaje/
Assemblage du matériel de fixation
8. Handle Valve Body/Válvula de la manija/Corps de robinet (manette)
9 ☉ . Spout/Vertedor/bec
10 ☉ . Spout Trim Ring/Anillo ornamental del grifo/
Garniture circulaire de bec
11. O-Ring (Ø1-1/2" ID * Ø1-11/16" OD)/
Empaque circular (Ø1-1/2 pulg. ID * Ø1-11/16 pulg. OD)/
Joint torique (Ø1-1/2 po ID * Ø1-11/16 po OD)
12. Mounting Hardware Assembly/
Ensamblaje de ferreterria de montaje/
Assemblage du matériel de fixation
13. O-Ring (Ø5/16" ID * Ø1/2" OD)/
Empaque circular (Ø5/16 pulg. ID *Ø1/2 pulg. OD)/
Joint torique (Ø5/16 po ID * Ø1/2 po OD)
14. "Y" Adaptor/Adaptador "Y"/Adaptateur en "Y"
15. Aerator/Aireador/Brise-jet
16. Supply
Hose/Tubo de suministro de agua/Tuyau d'alimentation d'eau
17. Coupling Nut/Tuerca de unión/Écrou de raccord
18 ☉ . Stopper Assembly/Ensamblaje de parador/Assemblage de bouchon
19 ☉ . Drain Collar/Collet de renvoi/Boca de desagüe
20. Aerator Wrench/Llave para aireador/Clé pour brise-jet
21. Washer & Nut/Tuerca y arandela/Écrou et rondelle
22
☉ . Tail Pipe/Tubo de desagüe/About
23. Sleeve Wrench/Llave Manga/Clé Manchon
(Special tool available from Danze customer service/
Herramienta especial disponible de servicio de cliente de Danze/
Outil spécial disponible aux services à la clientèle de Danze)
A602703
A008241
A607019
A048089
A077373
A507871N
A507872N
A663221
A002297N
A606332N
A607020
A048071
A603233
A004031N
A057400N
A500974N
A105093N
A009016
A603659
A123159
A031025CP
A603674
A043172
A031240
18.
20.
23.
15.
9.
11.
12.
13.
16.
17.
14.
8.
7.
6-a.
6-b.
5.
4.
3.
2.
1.
10.
19.
21.
22.
