Español - 2 Español - 3

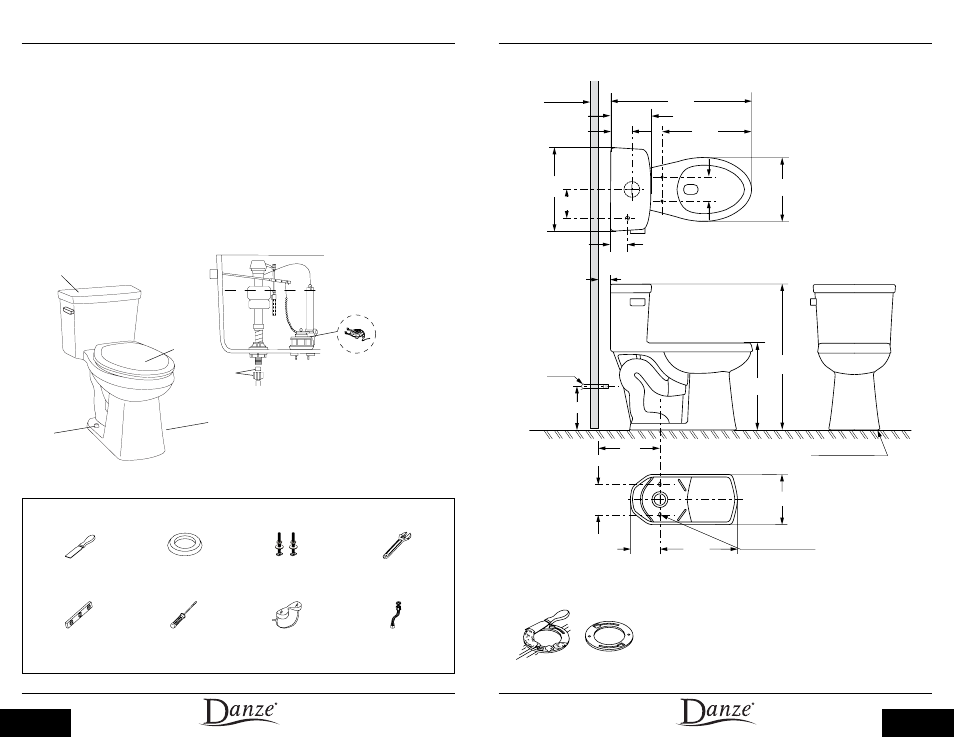

anteS de La InStaLacIón
Verifique si el paquete del inodoro contiene las piezas siguientes:
( A ) Inodoro y tanque en una pieza modelo DC061421
( M ) Tapa de la cisterna
( H ) Tuerca de unión y arandela cónica (1 cada)
( N ) Asiento de inodoro
( O ) Tapones y arandelas de plástico de los pernos (2)
( V ) Bienvenido a Danze Kit
( W ) Instrucciones para la instalación
( X ) Manual del propietario
( Y ) Guía de piezas bajo garantía
HerramIentaS neceSarIaS
Espátula para enmasillar Anillo de cera
(1 necesario)
Llave ajustable
Destornillador normal Anteojos protectores Nivel de carpintero
O
M
N
H
A
Tubo flexible de aliment-
ación de agua*
* sólo hace falta si aún no está instalado o si el que existe ha de sustituirse
dImenSIoneS de Producto
InStruccIoneS Para La InStaLacIón
1. Cierre y desconecte la alimentación de agua.
Quite los pernos del viejo inodoro y retírelo.
Quite el viejo anillo de cera y limpie la zona de la
brida con una espátula para enmasillar.
PARED
ACABADA
RANURA ( x )
8”
1/2 ” 7/8 ”
7 3/8 ”
5 5/8 ”
7/8 ”
6 7/8 ”
5 3/8 ”
1 7/8 ”
27 1/8 ”
18 7/8 ”
14 1/2 ”
28 3/8 ”
16 7/8 ”
6”
12 ”
13 1/4 ”
16”
9 5/8 ”
3/8” ALIMENTACIÓN
DE S.P.S
SUELO ACABADO
3 1/8 ”
Pernos de instalación,
arandelas y tuercas (2
de cada necesarios)
