5. Description
Consulter l’illustration à la page 2 de cette notice.
# Description # Description
1 pied central 14 poulie
2 pied extérieur 15 crochet de rétention
3 roulette (avec frein) 16 treuil
4 joug coulissant 17 ensemble tambour-frein
5 stabilisateur 18 manette de frein à ressort
6 crochet de pied 19 levier du treuil
7 mât principal 20 poutre centrale
8 mât télescopique – partie intérieure 21 rallonge avec protection
9 mât télescopique – partie extérieure 22 goupille à ressort de la rallonge
10 ensemble treuil 23 tête de mât avec tirette d’indexeur
11 coulisse 24 té latéral avec protections
12 verrouillage de la coulisse 25 butée de plaque
13 câble en acier
6. Assemblage
Le lève-plaque est composé de 3 parties :
o
ensemble piètement
o
ensemble mât
o
antenne de chargement
Ensemble piètement
 Monter les roulettes [3] sur les pieds.
 Placer le piètement sur les roulettes [3] et positionner les crochets de pied [6].
 Enfoncer en maintenir l’anneau du joug coulissant [4] tout en ouvrant les deux pieds extérieurs
[2] jusqu’à ce que la goupille du joug coulissant se bloque dans le trou.

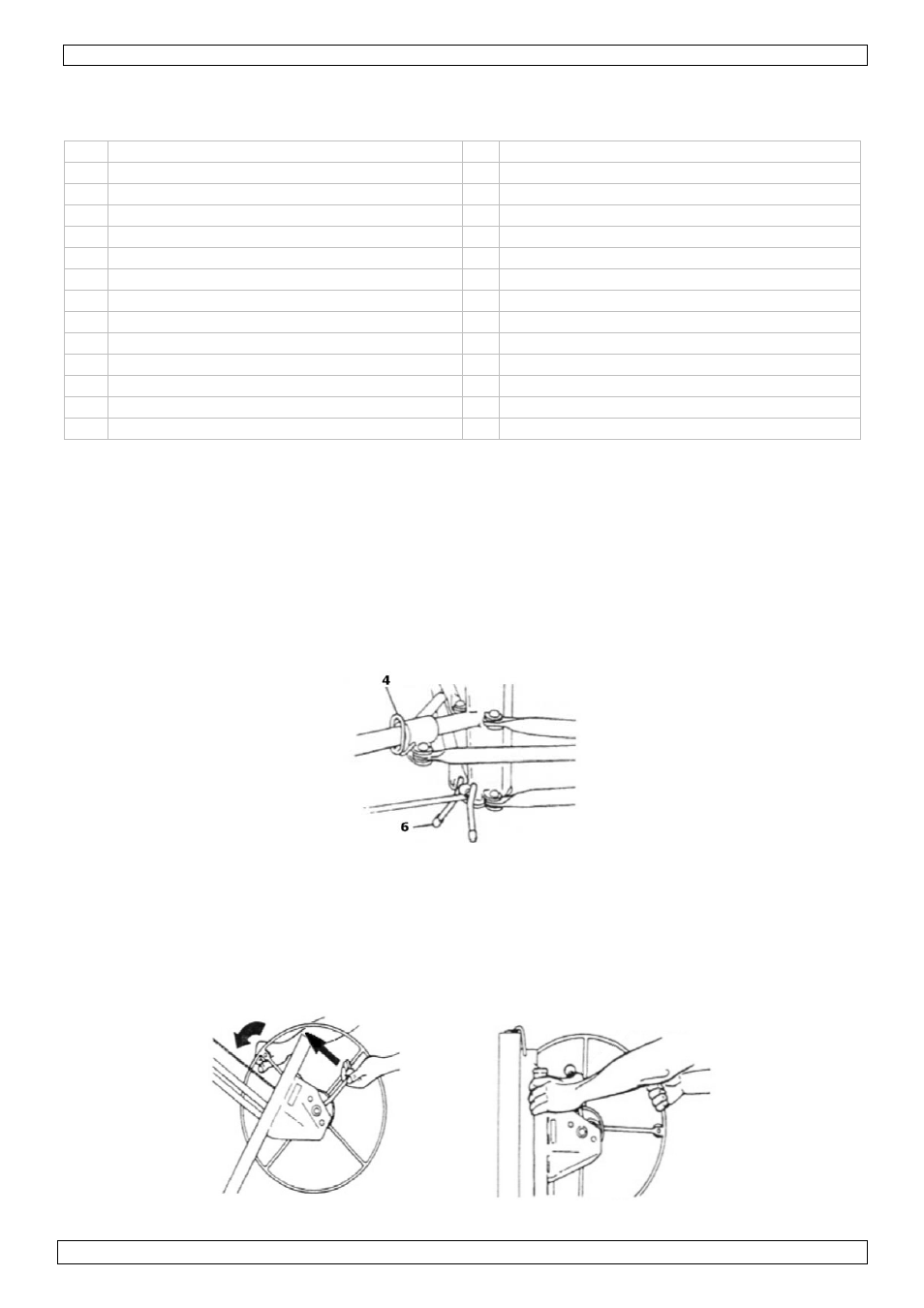

Illustration 1
Ensemble mât
 Glisser le mât principal [7] dans la réservation en V du piètement. S’assurer que le mât soit bien
enfoncé dans la réservation.
 Fixer le levier [19] au treuil [16].
 Placer l’ensemble treuil [10] en position de service en tenant le treuil [16] et la manette de
frein [18] comme illustré (ill. 2). Pousser le frein en tournant légèrement le treuil vers l’avant,
saisir le bras du treuil et bloquer le frein avec le pouce afin de retenir l’ensemble (ill. 3).
Illustration 2 Illustration 3
