6. Anwendung
Sender
• Installieren Sie den Sender an einem geeigneten Ort (siehe ‘Sicherheitshinweise’). Das Gerät
wird mit einem Bügel für 19”-Rackmontage.
• Stecken Sie das mitgelieferte Netzteil in den Netzanschluss [L] und verbinden Sie das Netzteil mit
dem Netz.
• Verbinden Sie die Audio-Ausgänge über die mitgelieferten Audiokabel mit einer externen
Audioquelle (z.B. Mischpult). Verbinden Sie die Audio-Ausgänge mit einem anderen Gerät wenn
Sie möchten.
• Schrauben Sie die Antenne in den Anschluss [H].
• Schalten Sie den Sender über den Netzschalter [A] ein.
• Verbinden Sie einen Kopfhörer (nicht mitgeliefert) über den Anschluss [B] mit dem Sender wenn
Sie möchten. Regeln Sie die Lautstärke zum Kopfhörer mit dem Drehschalter [C].
• Stellen Sie den Ausgang/die Frequenz mit den Einstellknöpfen [G] ein. Drücken Sie SET, um das
Einstellmenü anzuzeigen. Die Frequenz blinkt im Display. Wählen Sie nun eine Frequenz je nach
Wahl mit oder aus und bestätigen Sie, indem Sie SET wieder drücken. Sie verlassen das
Einstellmenü automatisch nach ± 10 Sekunden. Bestimmen Sie den max. erlaubten
Lautstärkepegel mit Drehschalter [C], drücken Sie SET und danach MENU bis die LIM-Anzeige [4]
im Display blinkt. Schalten Sie den Begrenzer mit oder ( = eingeschaltet) ein/aus. Wenn
eingeschaltet, wird der eingestellte Lautstärkepegel nicht überschritten. Speichern Sie die
Einstellungen und verlassen Sie das Menü mit einem Tastendruck auf SET.

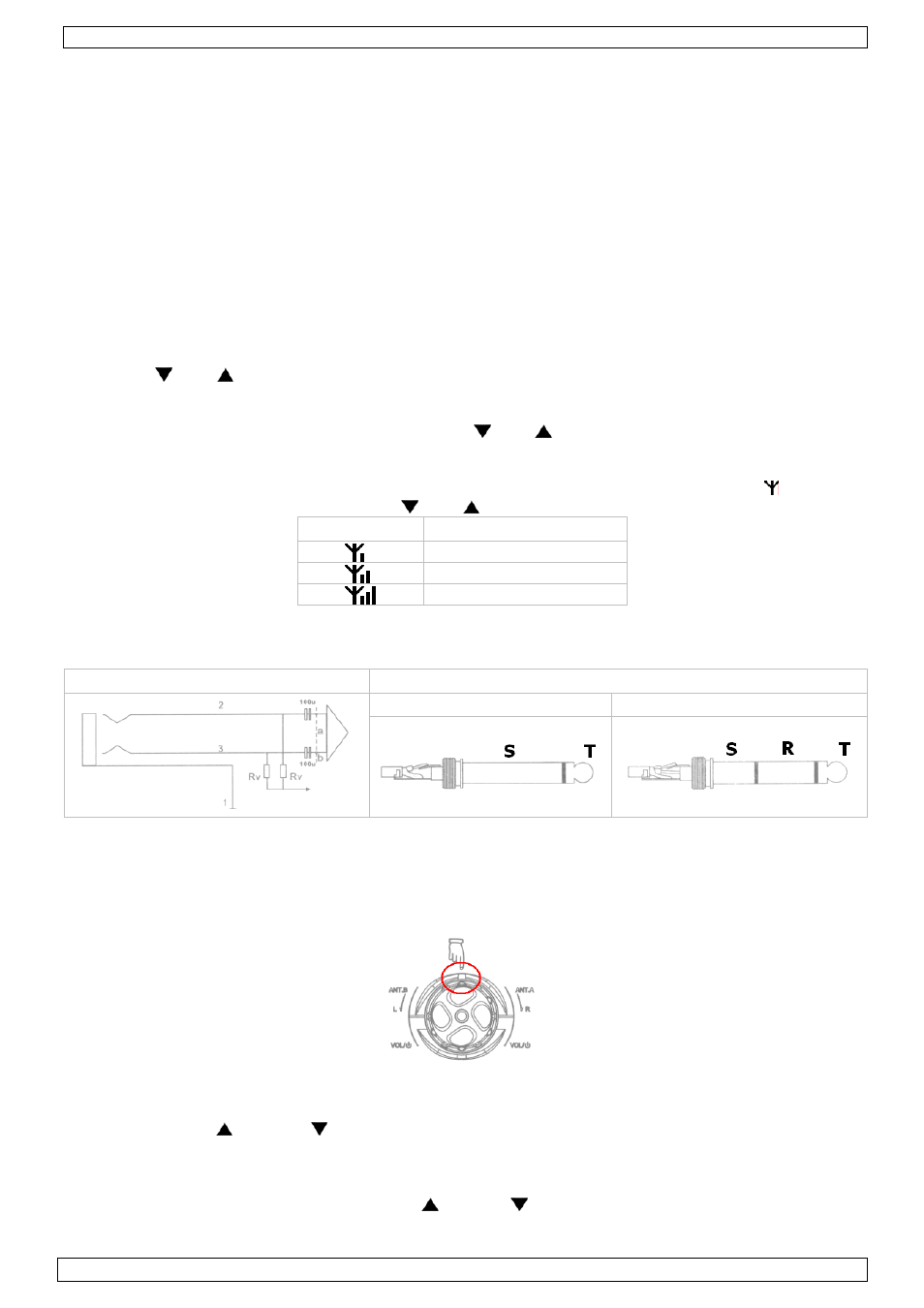

• Der Sender hat drei einstellbare Sendestärken. Drücken Sie SET und danach MENU bis [3] im
Display blinkt. Stellen Sie die Stärke mit oder ein:
Anzeige Stärke
≤ 10dBM
≤ 15 dBM
≤ 20 dBM
• Stellen Sie die Eingangsverstärkung (0 dB oder +10 dB) mit dem Schalter [K] auf der Rückseite
des Empfängers ein.
• Dei Stärke der Eingangssignale wird im Display [1][2] angezeigt.
Eingangsanschluss Anschluss
asymmetrisch symmetrisch
Empfänger
• Legen Sie die Batterien in den Empfänger ein (siehe §9).
• Schalten Sie den Empfänger ein, indem Sie den EIN/AUS-Schalter [O] nach rechts drehen.
• Regeln Sie die Balance mit der Balanceregelung [P]. Die Balance für die Audiokanäle links und
rechts ist symmetrisch eingestellt wenn die Aufwölbung des Einstellknopfes sich im Einschnitt
befindet (siehe folgende Abbildung).
• Stellen Sie den Empfänger und Sender auf denselben Kanal ein. Halten Sie hierfür die Taste ‘nach
oben’ [S] oder ’nach unten’ [T] gedrückt bis die Anzeige für Kanal/Frequenz [12] im Display
blinkt. Wählen Sie die Kanal- oder Frequenzanzeige mit SET [R] und wählen Sie den Kanal oder
die Frequenz mit [S] oder [T]. Der Sender speichert die Einstellung und verlässt das Menü
automatisch nach ± 10 Sekunden.
• Scrollen Sie durch die Optionen MIX [7], LIM [8], SQL [14] en EQ [15] mit SET [R]. Die
gewählte Option blinkt im Display.
o
MIX [7]: Schalten Sie de MIX-Option mit [S] oder [T] (siehe §7
‘Hintergrundinformation’) ein (= ) oder aus.
