5) Misurazione semplificata della resistenza di terra
Questo metodo è consigliato quando si misura una resistenza di terra con valore superiore a
10
Ω o quando è impossibile conficcare nel terreno i picchetti ausiliari. Con il sistema a due cavi,
mostrato in fig. 3, è possibile ottenere un valore approssimativo della resistenza di terra.
Nota: assicurarsi che l’impianto di terra sia collegato al terminale P quando si misura la
resistenza di terra tramite rete elettrica (A).
Premere il tasto AC V come indicato nel paragrafo “2) Misurazione della tensione di terra di
un dispositivo con messa a terra” e verificare che il valore di tensione sia inferiore a 2V.
Premere il tasto “x10
Ω” e di seguito il tasto MEAS. Leggere sulla scala dello strumento il valore
della resistenza di terra. Premere il tasto “x100 Ω” se l’ago devia verso l’estremità destra della
scala. Il valore letto (RE) è quello approssimativo della resistenza di terra. Non vi è la necessità
di cortocircuitare i terminali P e C poiché vengono cortocircuitati automaticamente all’interno
dello strumento.
L’interruttore differenziale non interviene essendo il valore di corrente inferiore a 2mA.
L’indicatore “OK” si illumina durante il normale funzionamento sia con il metodo ordinario che
con quello semplificato (ciò indica che esiste continuità tra i terminali E, P e C).
Col metodo semplificato vengono utilizzati solamente 2 conduttori. La resistenza di terra “re” di
un elettrodo di terra, collegato al terminale P, dovrebbe essere sommata al vero valore della
resistenza di terra REX. Pertanto il valore di resistenza letto è il risultato della seguente formula:
RE = REX + re
Supponiamo che “re” abbia un valore noto:
Diamo anche per scontato che RE sia 100
Ω e che la resistenza di terra da misurare sia per
esempio 100 Ω. Ne consegue che la vera resistenza di terra è espressa dalla formula:
REX = (100
Ω) – re

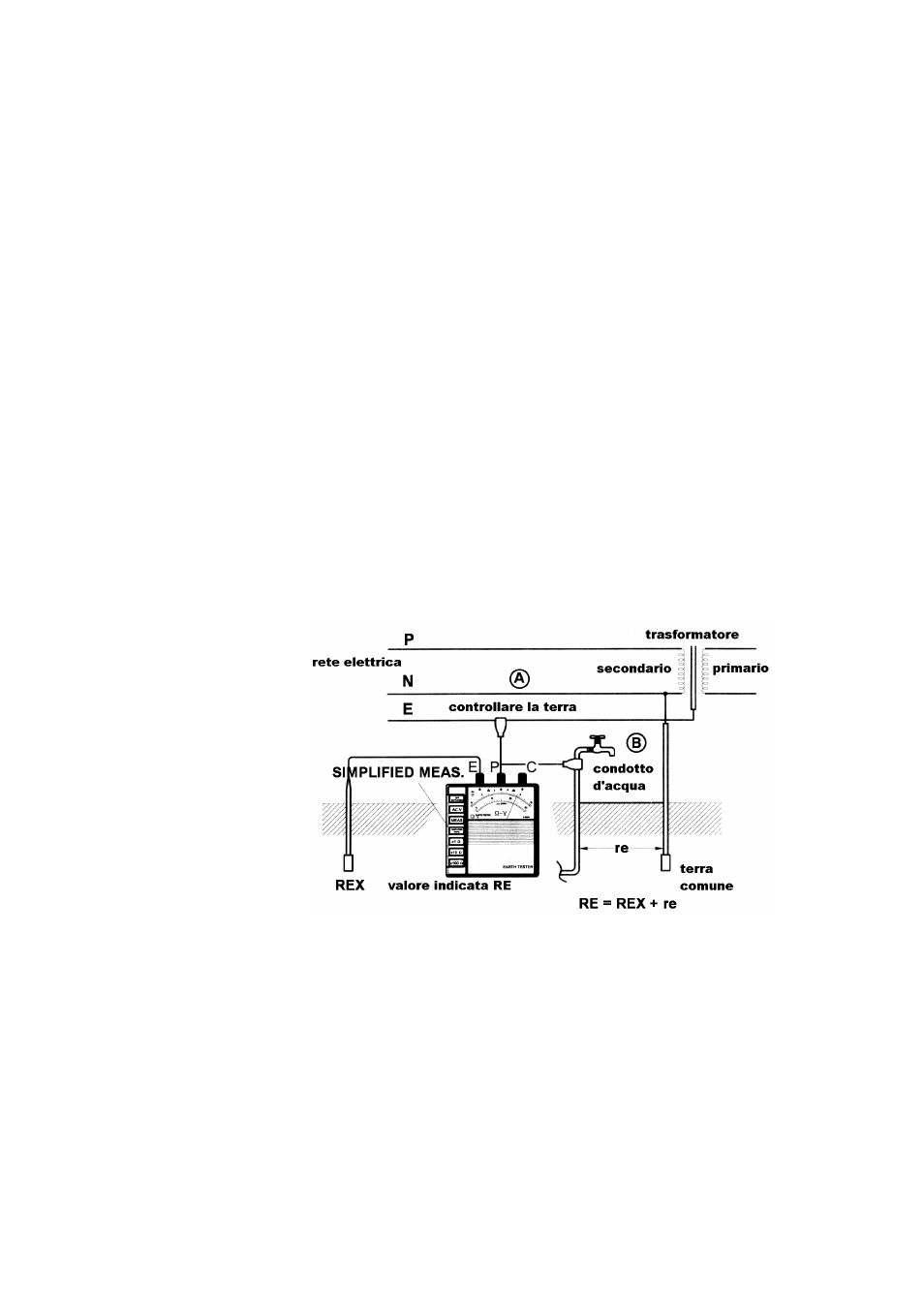

Fig. 3
