• Dank des modernen Entwurfs bleibt der Einfluss der Erdungsspannung und der
Erdungswiderstand von zusätzlichen Erdspießen beschränkt.
• Drücken Sie BATT.CHECK um den zusätzlichen Ausbreitungswiderstand und das
Verbindungskabel zu prüfen. Die OK-Lampe leuchtet wenn das Gerät fertig ist um genaue
Ausbreitungswiderstände durchzuführen.
• Niedriger Stromverbrauch : max. 12V/100mA.
• Druckknöpfe für einfache Bedienung des Gerätes.
• Ausbreitungswiderstand kann direkt von der Skale abgelesen werden.
• Drücken Sie “Simplified Meas.” für vereinfachte Messungen. Sie brauchen also kein
Kurzschlusskabel denn Sie können die Anschlussklemmen P und C mit diesem Knopf intern
kurzschließen.
• Die Batterien können einfach ersetzt werden.
• Der Tragekoffer aus hartem Plastik enthält alle Zubehör.
2. Technische Daten
Messbereiche
Ausbreitungswiderstand 10/100/1000
Ω
Erdungsspannung 30V AC (± 5K Ω/V)
Genauigkeit
Ausbreitungswiderstand ±5% von voller Skale
Erdungsspannung
±5% von voller Skale
Mess-System
Ausbreitungswiderstand über DC-Wechselrichter messen, 800Hz, ± 2mA
Erdungsspannung über Gleichrichter messen, Type 5K
Ω/V, ± 40~500Hz
Isolationsspannung
1500V AC während 60 Sek. zwischen elektrischer Schaltung und
Gehäuse.
Selbstkontrollefunktion Drücken Sie BATT.CHECK um den Ausbreitungswiderstand und die
Verbindung mit den C- und P-Anschlussklemmen zu überprüfen. Die
OK-Lampe leuchtet.
Batterien 8 x 1.5V AA-Batterie
Abmessungen 140 (L) x 140 (B) x 90 (D) mm
Gewicht ±800g
Zubehör
• Messleitungen (rot15m / gelb/ 10m, grün 5m)
• zusätzliche Erdspieße
• Tragekoffer
3. Beschreibung

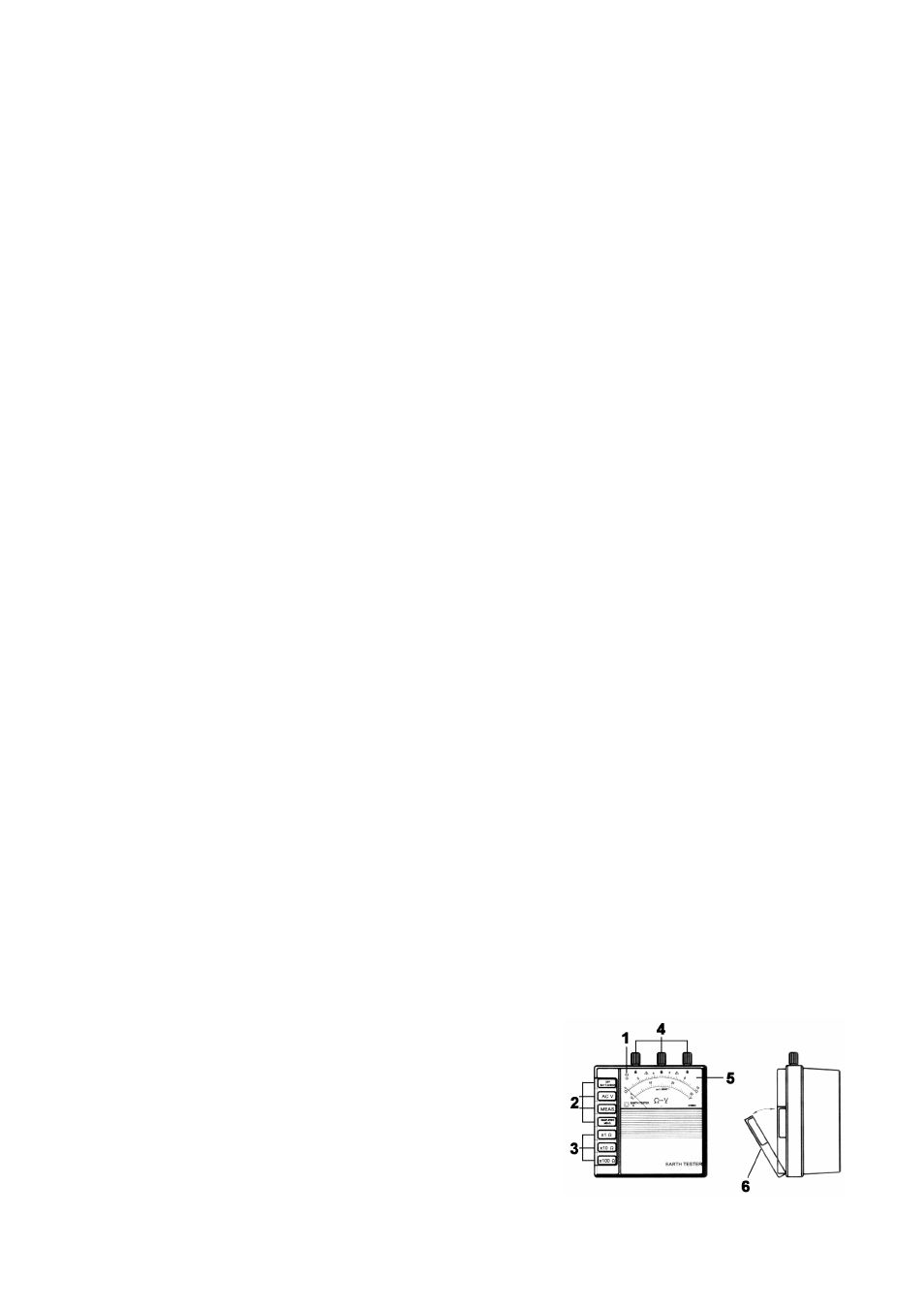

1. OK-Lampe
4. Anschlussklemmen
2. Funktionsknöpfe 5. Skale
3. Knöpfe für Ω-Bereich 6. Batteriefachdeckel
Abb. 1
