LEDC11

V. 01 – 28/03/2013

©Velleman nv

Schritt 3 - Eine Methode für die Verdrahtung auswählen
Verbinden Sie die Drähte gemäß dem Modus, den Sie verwenden
werden (siehe Verdrahtung)

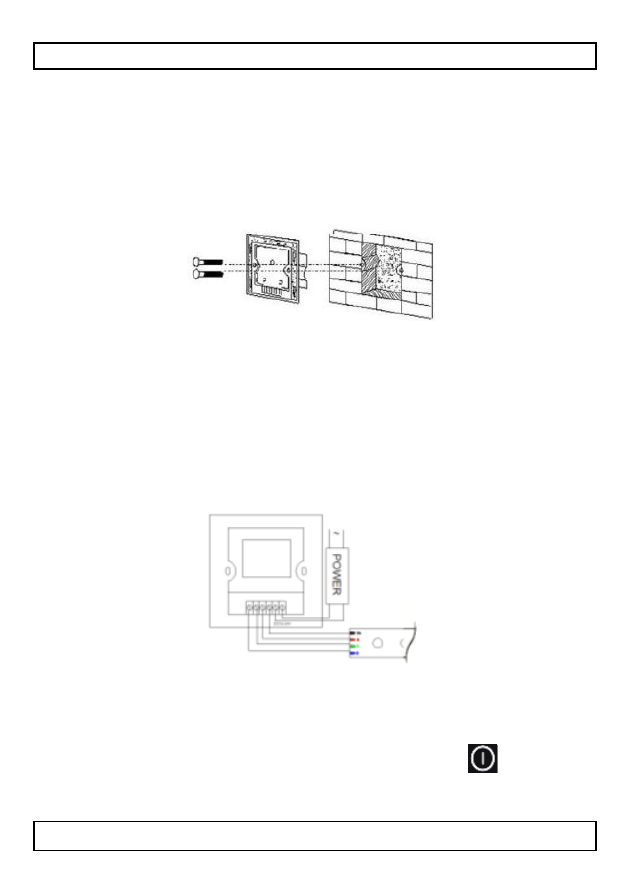

Schritt 4 - Den Controller an der Wand befestigen
Befestigen Sie den Controller an der Wand und schrauben Sie fest

(siehe Abb.).
Der Abstand zwischen den Schrauben ist 60mm.

Schritt 5 – Das Anschlusskabel wieder anschließen
 Beachten Sie, dass der Anschluss völlig geöffnet ist.

 Installieren Sie das Kabel und schließen Sie den Anschluss.

Nun können Sie das Touch Panel schließen.

5. Verdrahtung
Verdrahten Sie den Controller wie folgt:

6. Anwendung
ein/aus

Um das Licht ein- oder auszuschalten, drücken Sie auf
