5. Installation
• Montieren Sie den Solarladeregler mit den 4 Montagelöchern [6] an einer kühlen,
trockenen und gut gelüfteten Stelle. Befestigen Sie mit M4x20-Schrauben (nicht
mitgeliefert).
• Verbinden Sie eine aufladbare 12V-Batterie [b] (SOL30UC12V, nicht mitgeliefert)
oder 24V-Batterie [b] (SOL30UC24V, nicht mitgeliefert) mit Anschluss [8]. Beachten
Sie die Polarität.
Bemerkung: Verwenden Sie isolierte, mehradrige Kupferdrähte mit einem
Durchmesser von min. 6 mm². Isolieren Sie 5 mm vom Kabel ab.
• Verbinden Sie die Solarzellenplatte [a] (nicht mitgeliefert) mit Anschluss [11].
Beachten Sie, dass die verwendete Solarzellenplatte mit diesem Solarladeregler
kompatibel ist. Beachten Sie die Polarität beim Anschluss.
• Verbinden Sie ein DC-Gerät [d](nicht mitgeliefert) mit Anschluss [9]. Beachten Sie,
dass die verwendete Last mit diesem Solarladeregler kompatibel und ausgeschaltet ist.
Beachten Sie die Polarität beim Anschluss.
• Beim Anschluss einer AC-Last [e] (nicht mitgeliefert), installieren Sie einen
kompatiblen DC/AC-Wandler [c] (nicht mitgeliefert) zwischen der Batterie [b] und der
Last [e].
Verursachen Sie keinen Kurzschluss und respektieren Sie die Polarität der
Batterie, der Solarzellenplatte und der Last um irreparable Schäden zu
vermeiden.
• Den Solarladeregler trennen: trennen Sie die Solarzellenplatte [a], die Last [d oder e]
und erst danach die Batterie [b].
• Halten Sie die Anschlüsse möglichst kurz um Spannungsverlust zu vermeiden.
6. Schutzmodus
• Tiefentladeschutz. Bei einer zu niedrigen Spannung wird der Strom zur Last [9]
abgeschlossen werden um Schaden an der Batterie zu vermeiden. Trennen Sie die Last
vom Ausgang und warten Sie bis die Batterie wieder völlig geladen ist.
• Ladeschutz. Bei einer zu hohen Spannung wird der Strom zur Solarzellenplatte [7]
abgeschlossen werden um Schaden an der Batterie zu vermeiden.
• Überlastschutz. Schaltet ein wenn die Last einen Strom von über 30A braucht.
• Kurzschlussschutz. Schaltet ein bei Kurzschluss.
• Verpolungsschutz. Der Solarladeregler schaltet nicht ein wenn es eine falsche
Polarität im Kreis gibt.
7. Anwendung

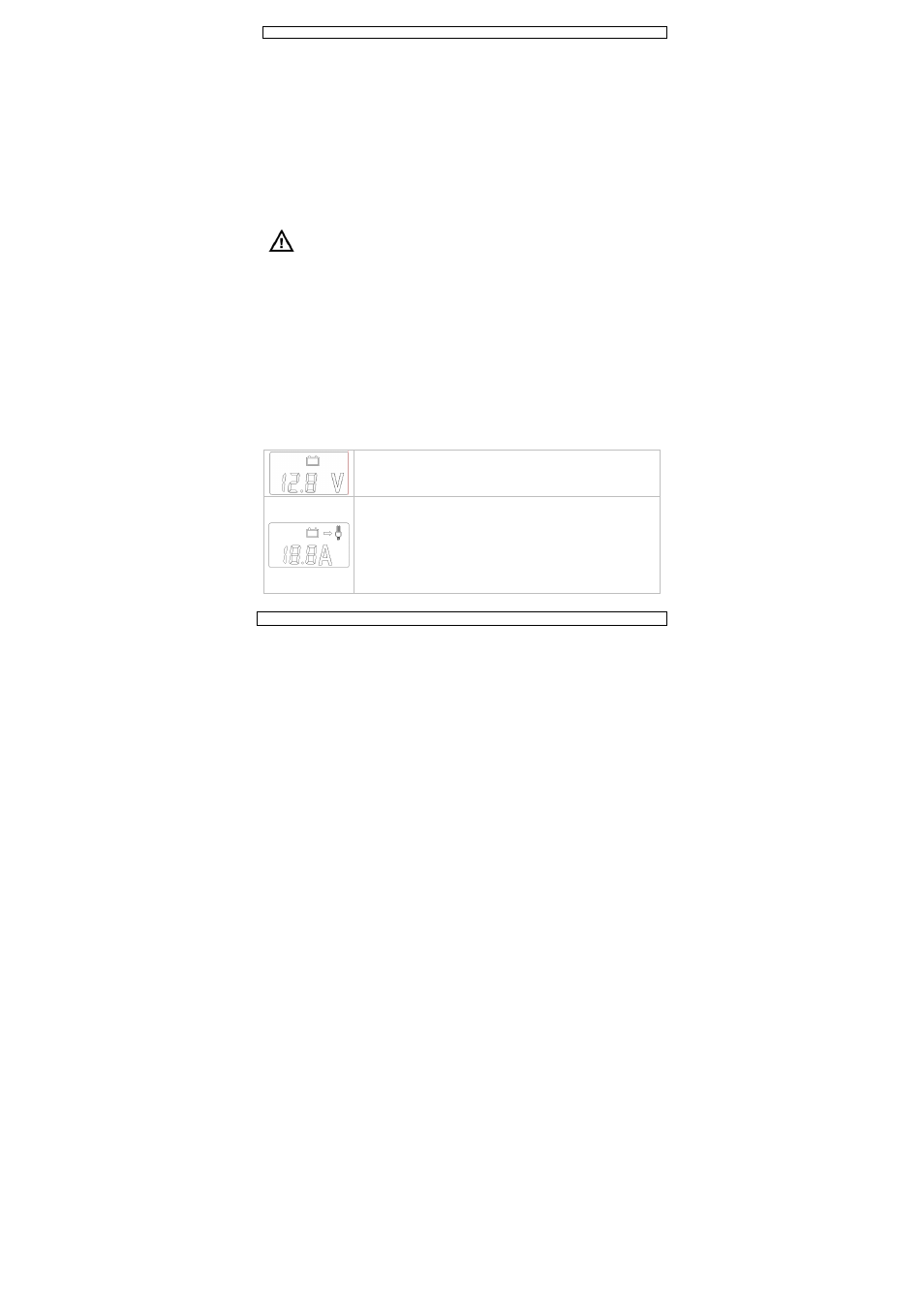

• Das LCD-Display [1] zeigt die Batteriespannung (A), den Entladestrom zur Last (B)
oder den Ladestrom (C) an. Gehen Sie mit Taste [2] zu den unterschiedlichen
Displays.
Batteriespannung.
Die Last-Taste [3] hat keine Funktion.
Ausgangsstrom der Batterie nach DC-Last.
Zeigt 0.00A an wenn die Last ausgeschaltet ist.
Schalten Sie den Ausgangsstrom nach die Last mit der Last-Taste [3]
ein oder aus.
Bemerkung: Schalten Sie den Ausgang nach der Last im
Tiefentladeschutz-Modus ein, so ertönt der Buzzer. Nach
Systemwiederherstellung (Batterieniveau wieder normal) drücken Sie
die Last-Taste [3] zweimal, um den Ausgangsstrom nach der
Last wiederherzustellen.
