VDP1001GLD7
VELLEMAN
16
Table des interrupteurs DIP
Fonction
1
2
3
4
5
6
7
8
9 10 11 12
X
X
X
X
X
X
X
X
X 0
0
0
Pilotage par la musique
X
X
X
X
X
X
X
X
X 0
0
1
Mode auto
X
X
X
X
X
X
X
X
X 0
1
0
Master sound
X
X
X
X
X
X
X
X
X 0
1
1
Master auto
X
X
X
X
X
X
X
X
X 1
0
0
Mode esclave
Adressage DMX
1
0
1
Mode DMX
X
X
X
X
X
X
X
X
X 1
1
0
Mode test
6. Nettoyage et entretien
Un composant de votre VDP1001GLD7 d’une importance cruciale est le miroir. Un miroir non propre influencera le
faisceau laser. Nettoyer régulièrement les miroirs pour obtenir un faisceau puissant, particulièrement les miroirs d’un
projecteur installé dans un endroit poussiéreux. Voici quelques instructions :
1. Débranchez l'appareil avant de le nettoyer.
2. Utiliser un nouveau coton-tige pour chaque passage. Éviter l’utilisation de chiffons rudes ou de papier journal
pour éviter de rayer le miroir.
3. N’utiliser que de l’acétone de qualité réactive ou de l’alcool isopropylique à
90%.
4. Ne pas trop appuyer sur le miroir pour éviter de l’endommager.
5. Laisser sécher le miroir avant usage.

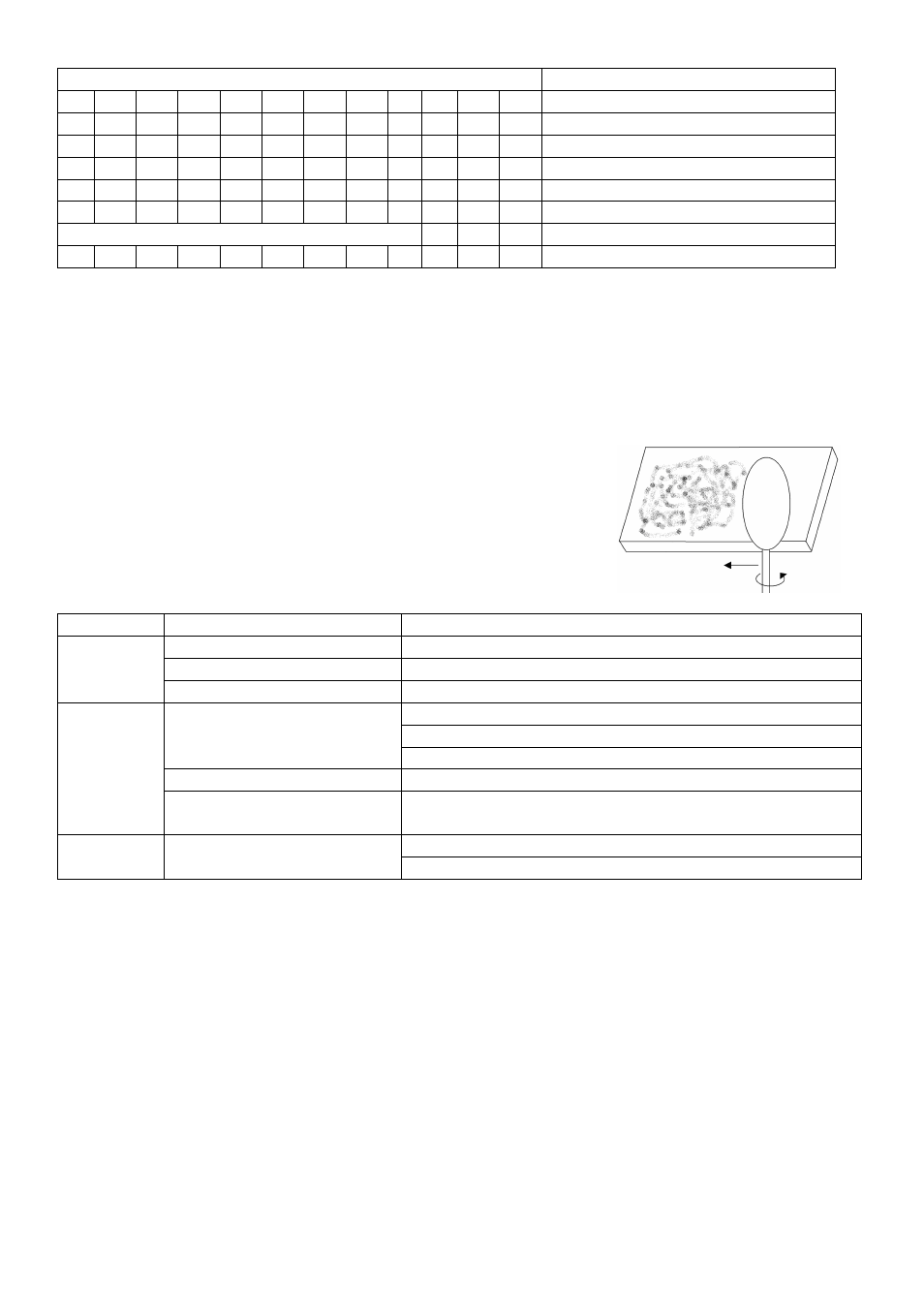

6. Procéder avec les mouvements comme illustré.
7. Problèmes et solutions
Problème
Cause
Solution
Appareil éteint
Allumer l’appareil
Appareil débranché
Connecter l’appareil au réseau électrique
Pas de
tension
Fusible
Vérifier le fusible et le remplacer si nécessaire
Contrôler la connexion entre le contrôleur et l’appareil
Vérifier la continuité de chaque câble
Câble DMX
Contrôler la polarité du câble DMX
Signal faible du contrôleur
Vérifier les câbles DMX et l’interrupteur de sélection DMX
Faisceau
laser
irrégulier
Configuration DMX erronée
Reconfigurer l’adresse DMX à l’aide des interrupteurs DIP ;
retirer et réinsérer le cordon d’alimentation
Nettoyer les miroirs
Laser flou
Miroirs souillés
Positionner l’intensité au maximum (100%)
8. Spécifications techniques
Alimentation
max. 240VCA / 50Hz
Classe laser
IIIB
Type de laser
DPSS (« Diode Pumped Solid State » – laser à diode) à laser vert
Puissance
> 100mW
Longueur d’onde
532nm
Système de refroidissement
refroidissement thermoélectrique
Fusible
2.5A, 250VCA (5 x 20mm) (référence FF2.5N)
Balayage
micro-moteur
Modes d’opération
DMX512, automatique et pilotage par la musique, configuration maître-
esclave
Dimensions
300 x 280 x 130mm
Poids
5.3kg
Température ambiante max.
30°C
Toutes les informations présentées dans cette notice peuvent être modifiées sans notification préalable.
