VDPL300D_v2 HQPOWER™ 13
Connexion DMX512 avec une résistance de terminaison
Une résistance de terminaison DMX est à recommander si le câble DMX doit
couvrir une grande distance ou s’il est utilisé dans un environnement avec
beaucoup de bruit électrique (p.ex. une discothèque). La résistance de
terminaison prévient la corruption du signal de contrôle numérique par le

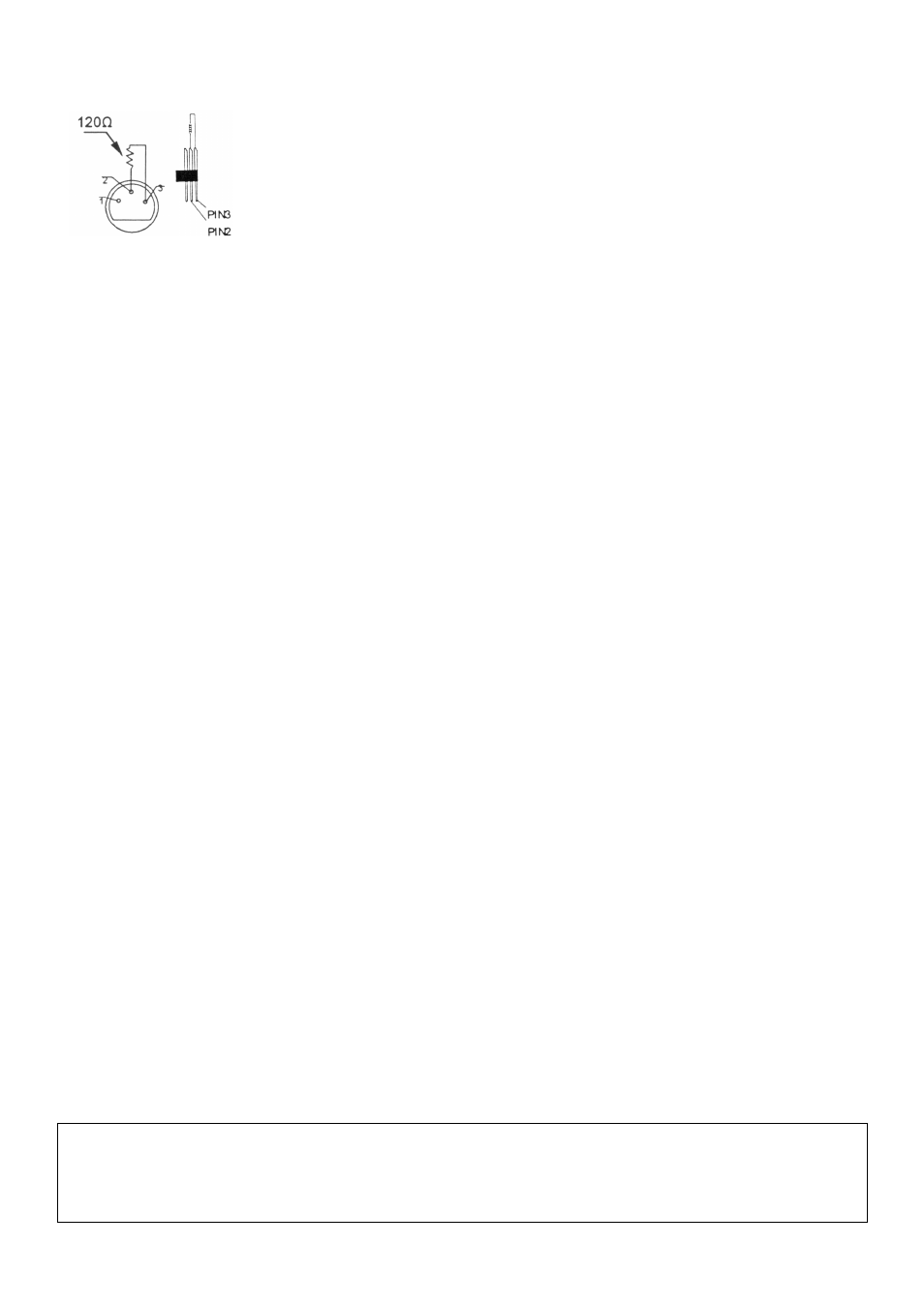

bruit électrique. La résistance de terminaison DMX n’est rien d’autre qu’une
fiche XLR avec une résistance de 120 Ω de broche 2 vers broche 3 (voir
illustration à gauche). Cette fiche XLR est connectée à la sortie XLR du
dernier appareil de la série.
Adresse de départ DMX512
Tous les appareils pilotés par un signal DMX demandent une adresse de départ DMX pour assurer
que les appareils corrects réagissent sur les signaux de contrôle. Cette adresse de départ numérique
indique le numéro de canal sur lequel l’appareil écoute le contrôleur DMX. Déterminer cette adresse
avec les interrupteurs DIP au dos de l’appareil. Vous avez le choix entre une seule adresse de départ
pour toute une série d’appareils ou une adresse de départ par appareil. Dans le cas d’une seule
adresse, tous les appareils « écouteront » les mêmes signaux, sur un seul canal. Tous les appareils
seront donc influencés lorsque vous changez les réglages d’un seul canal. Avec des adresses de
départ individuelles, chaque appareil « écoutera » son propre canal. Par conséquent, un ajustement
des réglages d’un canal n’influence que l'appareil sur ce canal. Pour le VDPL300D à 8 canaux,
l’adresse de départ du premier appareil est 1, du deuxième 9 (1 + 8), du troisième 17 (9 + 8), etc.
8. Nettoyage et entretien
1. Serrer les écrous et les vis et vérifier qu’ils ne rouillent pas.
2. Le boîtier, les lentilles, les supports de montage et la construction portante ne peuvent pas être
déformés, adaptés ou bricolés p.ex. pas de trous additionnels dans un support, ne pas déplacer
les connexions etc.
3. Les parties mécaniques mobiles ne peuvent pas être usées ou bouger de manière irrégulière.
4. Les câbles d'alimentation ne peuvent pas être endommagés. Un technicien qualifié doit entretenir
l’appareil.
5. Débrancher l’appareil avant de le nettoyer.
6. Essuyer l’appareil régulièrement avec un chiffon humide non pelucheux. Éviter l’usage d’alcool et
de solvants.
7. Il n’y a aucune pièce maintenable par l’utilisateur.
8. Commander des pièces de rechange éventuelles chez votre revendeur.
9. Spécifications techniques
Alimentation 230 VCA/50 Hz
Consommation 24 W
Fusible F2A, 250 VCA (5 x 20 mm) (réf. FF2N)
Connexion DMX XLR 3 broches
DEL 90 (30 x rouge, 30 x vert, 30 x bleu)
Dimensions 300 x 382 x 187 mm
Poids 2,7 kg
Température ambiante max. 40°C
Température max. du boîtier 60°C
N’employer cet appareil qu’avec des accessoires d’origine. SA Velleman Components ne
sera aucunement responsable de dommages ou lésions survenus à un usage (incorrect)
de cet appareil. Pour plus d’information concernant cet article, visitez notre site web
www.hqpower.com. Toutes les informations présentées dans cette notice peuvent être
modifiées sans notification préalable.
