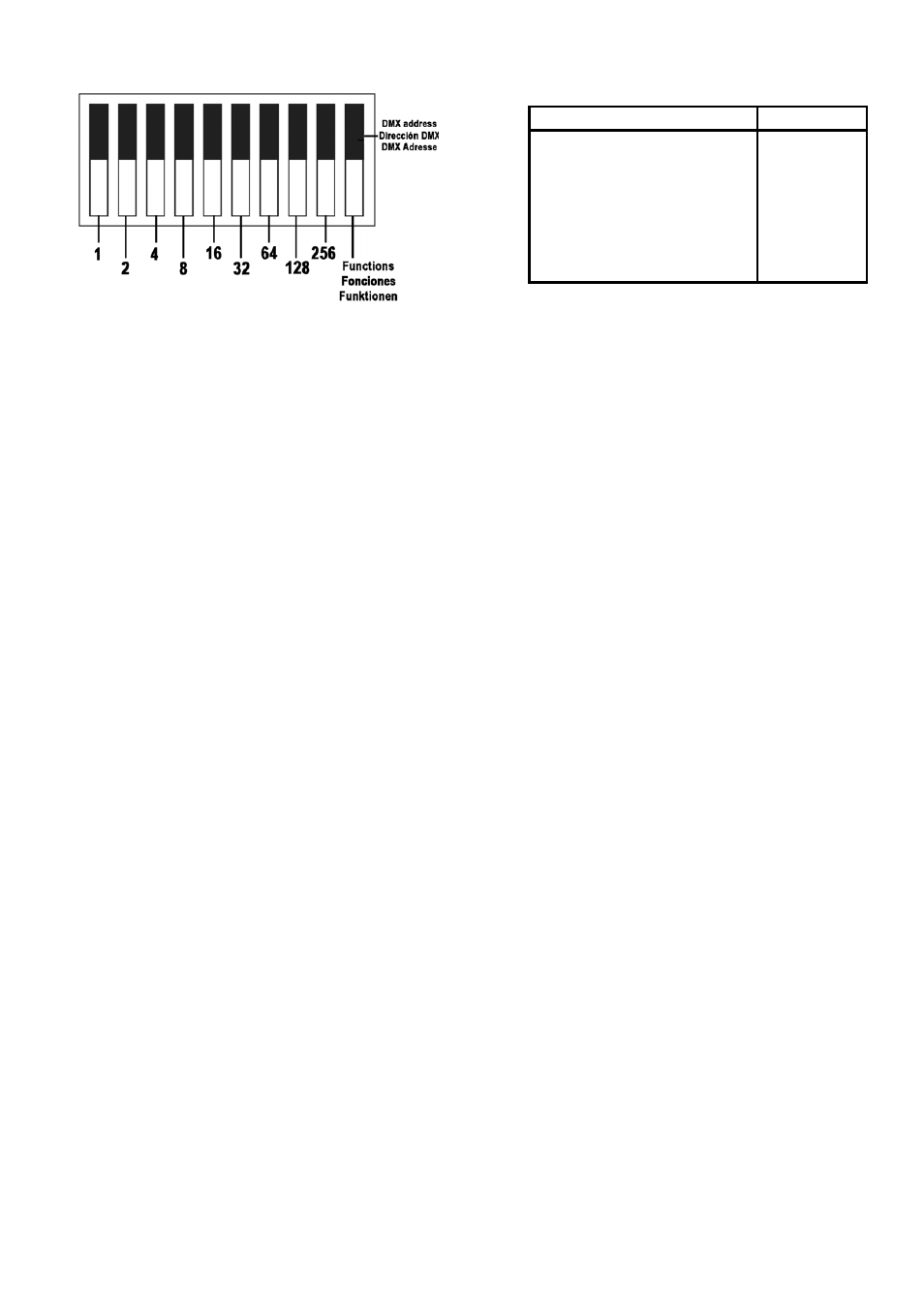

DMX ADDRESS = DIRECCIÓN DMX = DMX ADRESSE
1 2 3 4 5 6 7 8 9 start. address
1 0 0 0 0 0 0 0 0 1
0 1 0 0 0 0 0 0 0 2
1 1 0 0 0 0 0 0 0 3
0 0 1 0 0 0 0 0 0 4
1 0 1 0 0 0 0 0 0 5
1 1 1 1 1 1 1 1 1 512
El aparato es capaz de cumplir con varias funciones según los ajustes del último conmutador DIP (n° 10).
Después de haber hecho las conexiones, conecte el aparato a la red y coloque el disyuntor en la posición ON.
Ajuste la salida del controlador analógico para ajustar la carga correspondiente en el canal seleccionado.
Tenga en cuenta que cada canal está provisto de un LED de salida que indica el estado actual del canal.
6. Fusible
No intente reparar el aparato usted mismo. Abra sólo la caja para reemplazar un fusible fundido por otro del
mismo tipo.
Desatornille la tapa del portafusibles con un destornillador, quite el fusible fundido, reemplácelo y vuelva a cerrar la
tapa del portafusibles.
7. Limpieza y mantenimiento
1. Apriete bien las tuercas y los tornillos y verifique que no hay señales de oxidación.
2. No modifique la caja y los soportes.
3. No dañe los cables de alimentación. Contacte con un técnico especializado para instalar el aparato.
4. Desconecte el aparato de toda fuente antes de limpiarlo.
5. Limpie el aparato regularmente con un paño húmedo. Evite el uso de alcohol y de disolventes.
6. El mantenimiento debe llevarse a cabo por personal especializado. Contacte con su distribuidor si necesita
piezas de recambio.
8. Especificaciones
Alimentación 230Vca / 50Hz
Número de canales 4
Carga total máx. máx. 3520W
Corriente total máx. máx. 16A
Carga máx. por canal 1100W
Conexiones de salida 4 x conector SCHUKO
Entrada/salida analógica conexión DIN 8 polos (0-10Vcc)
Entrada/salida DMX conexión XLR 3 polos
Fusibles 4 x F5A, 250Vca (5 x 20mm) (Referencia: FF5N), disyuntor
16A
Dimensiones 318 x 165 x 96mm
Peso 2.95kg
