HQPOWER

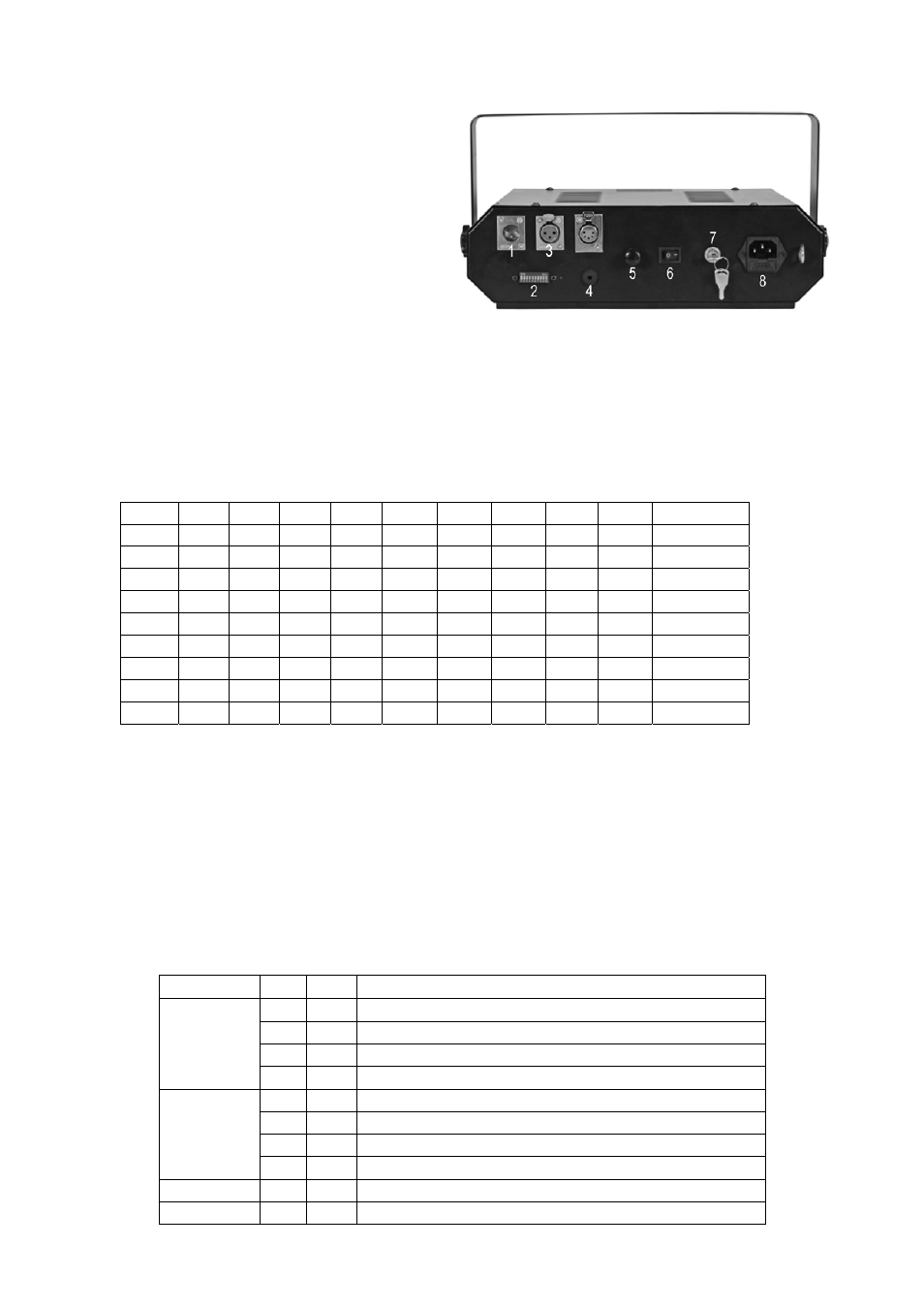

5. Umschreibung

1. DMX-Eingang
2. DIP-Schalter für die Einstellung der Adresse
3. DMX-Ausgang
4. MIC: Mikrofon
5. Empfindlichkeitsregelung im musikgesteuerten

Modus

6. Netzschalter
7. Sicherheitsschlüssel
8. Stromversorgungseingang mit Sicherung

6. Anwendung

a. Einstellen der DIP-Schalter

• DMX-Modus: stellen Sie DIP-Schalter 10 immer auf ON. Wählen Sie die gewünschte Adresse mit folgender Liste

aus:

SW10 SW9 SW8 SW7 SW6 SW5 SW4 SW3 SW2 SW1

Adres

1 0 0 0 0 0 0 0 0 1 1
1 0 0 0 0 0 0 0 1 0 2
1 0 0 0 0 0 0 1 0 0 4
1 0 0 0 0 0 1 0 0 0 8
1 0 0 0 0 1 0 0 0 0 16
1 0 0 0 1 0 0 0 0 0 32
1 0 0 1 0 0 0 0 0 0 64
1 0 1 0 0 0 0 0 0 0 128
1 1 0 0 0 0 0 0 0 0 256

• Master/Slavemodus: stellen Sie DIP-Schalter 1 und 10 auf ON wenn Sie das Gerät als Mastergerät verwenden

möchten. Stellen Sie alle anderen Schalter auf OFF. Stellen Sie Schalter 2 von allen Slave-Geräten auf ON;
stellen Sie alle anderen Schalter auf OFF. Alle Geräte reagieren nun gemäß dem Mastergerät.

• Musikgesteuerter Modus: stellen Sie DIP-Schalter 10 auf ON wenn es kein DMX-Signal gibt. Regeln Sie die

Empfindlichkeit mit der Taste auf der Rückseite des Gerätes.

• Automatischer Modus: stellen Sie DIP-Schalter 1 auf ON. Das Gerät ist im automatischen Modus wenn es kein

DMX-Signal gibt.

b. Detaillierte DMX-Werte pro Kanal

Kanal Von

Bis

Funktion

0 63

musikgesteuerter

Modus

64 127

automatischer

Modus

128 191 manueller und musikgesteuerter Modus
192 255 DMX-Modus

0 63

grün

127 grün – rot

128 191 grün

192 255 grün – rot

3 0

255

Musterauswahl

4 0

255

Mustergeschwindigkeit
