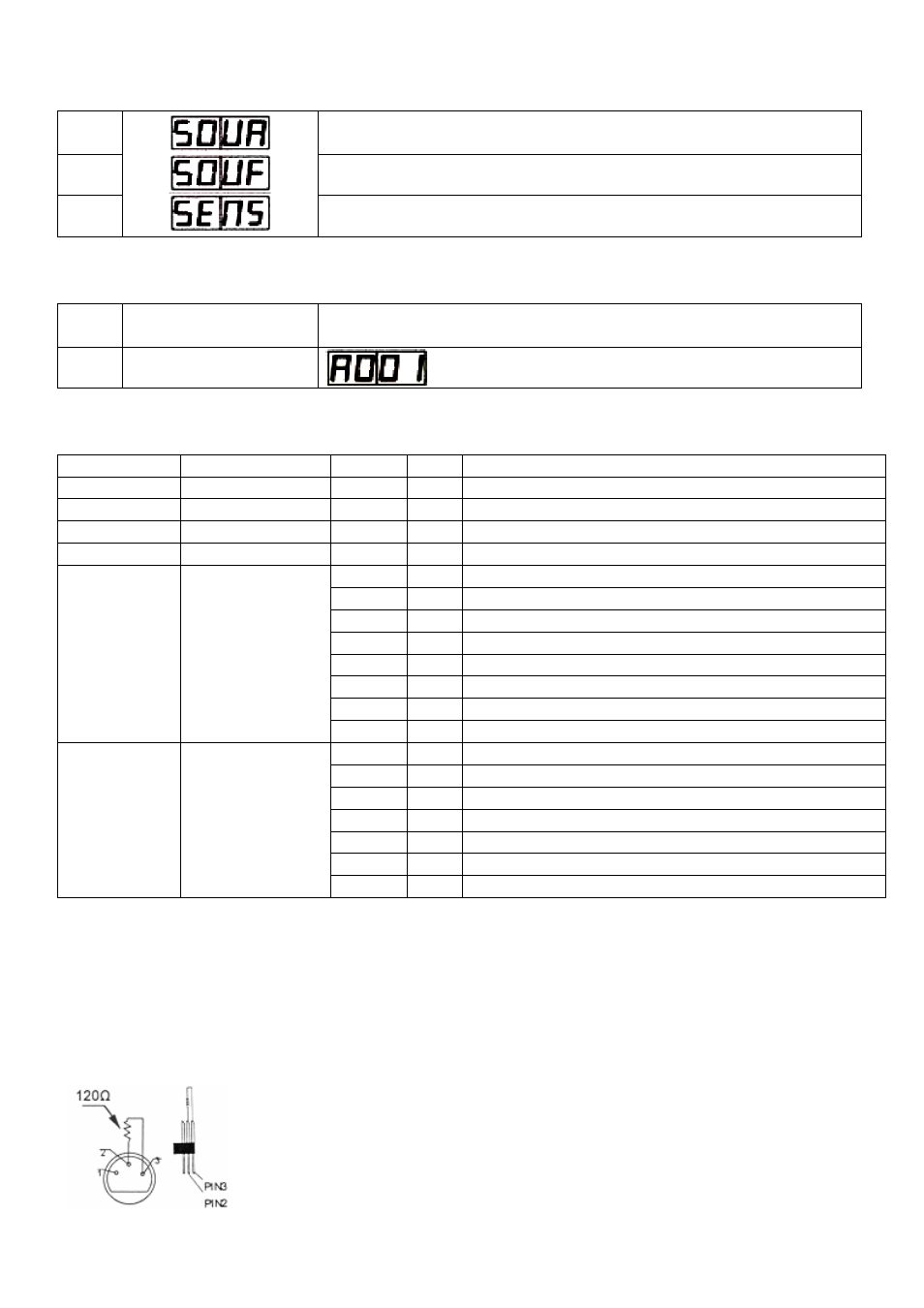

VDPLP3601RGB HQPOWER 22
• Musikgesteuerter Modus
1 Empfindlichkeit der Chasebeleuchtung
2 Empfindlichkeit des 7-farbigen Blitzes
3 se00-se15
• Master/Slave-Modus
1 MASTER Wählen Sie Ihren Modus
2 SLAVE
• DMX512-Modus
Kanal Funktion Von Bis Umschreibung
1 Dimmer 0 255 0 ~ 100%
2 Rot 0 255 0 ~ 100%
3 Grün 0 255 0 ~ 100%
4 Blau 0 255 0 ~ 100%
0 9 Keine Funktion
10 57 Von langsam auf schnell
58 59 Keine Funktion
60 108 Impuls – langsam– geschlossen – von langsam auf schnell
109 110 Keine Funktion
111 159 Impuls – schnell – geschlossen
160 161 Keine Funktion
5 Stroboskop
162 255 Beliebig
0 9 Keine Funktion
10 50 Farbenfade
51 91 RGB Fade
92 132 Farbenfade
133 173 Farbenblitz
174 214 Farbenimpuls
6 Macro
215 255 Beliebig
• DMX512-Anschluss
Verbinden Sie ein XLR-Kabel mit dem 3-pol. XLR-Ausgang der Steuerung und die andere Seite mit dem 3-pol. XLR-
Eingang des VDPLP3601RGB. Sie können verschiedene VDPLP3601RGB in Serie schalten. Die Verbindung muss
mit einem zweipoligen geschirmten Kabel mit XLR-Stecker und -Kupplung erfolgen.
• DMX512-Kette mit Abschlusswiderstand
Es empfiehlt sich eine DMX-Terminierung wenn das DMX-Kabel eine große Distanz
überbrücken muss oder in einer Umgebung mit vielem elektrischen Geräusch verwendet
wird (z.B. Diskothek). Die Terminierung verhindert Korruption des digitalen Kontrollesignals
durch elektrisches Geräusch. Die DMX-Terminierung ist nur ein XLR-Stecker mit einem
Widerstand von 120Ω zwischen Pol 2 und Pol 3. Dieser XLR-Stecker wird dann in den
XLR-Ausgang am letzten Gerät gesteckt. Siehe Abbildung links.
