Page 10: Aligner émetteur et récepteur, Spécifications techniques
PEM30D N
V. 02 – 27/11/2013
10
©Velleman nv
3. Caractérist iques
•
tension d'entrée universelle CA/CC
•
sortie N.O.
•
6ft de câble
•
livré avec support de montage et vis

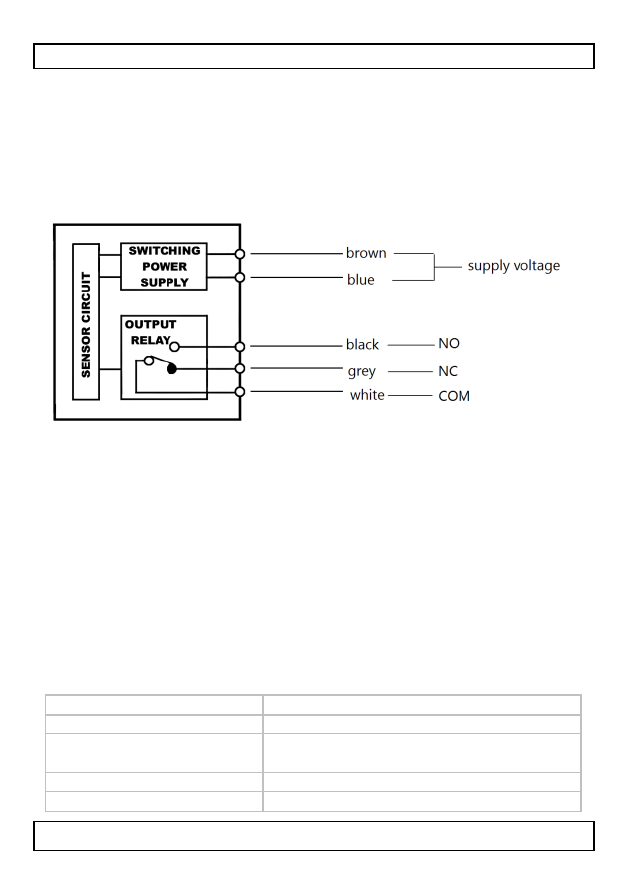

4. Câblage
Les câbles noirs, blancs et gris ne sont que disponibles sur le
récepteur.
5. Dimensions
Se référer aux figures suivantes :
•
Appareil : fig. A
•
Support de montage : fig. B et C
6. Aligner émetteur et réce pteur
Utiliser les LEDs pour aligner l'émetteur et le récepteur. Ceci est
encore plus facile si vous utilisez p.ex. un viseur IR.
7. Spécificat ions techniques
méthode de détection
coupure de rayon
portée de détection
30 m
tension d’entrée
CC 12 - 240 V ± 10 % ou AC 24 - 240 V
± 10 %
temps de réponse
15 ms
élément d'émission
LED IR
