PROMIX66N/PROMIX88N
V. 01 – 30/10/2012 18 ©Velleman nv

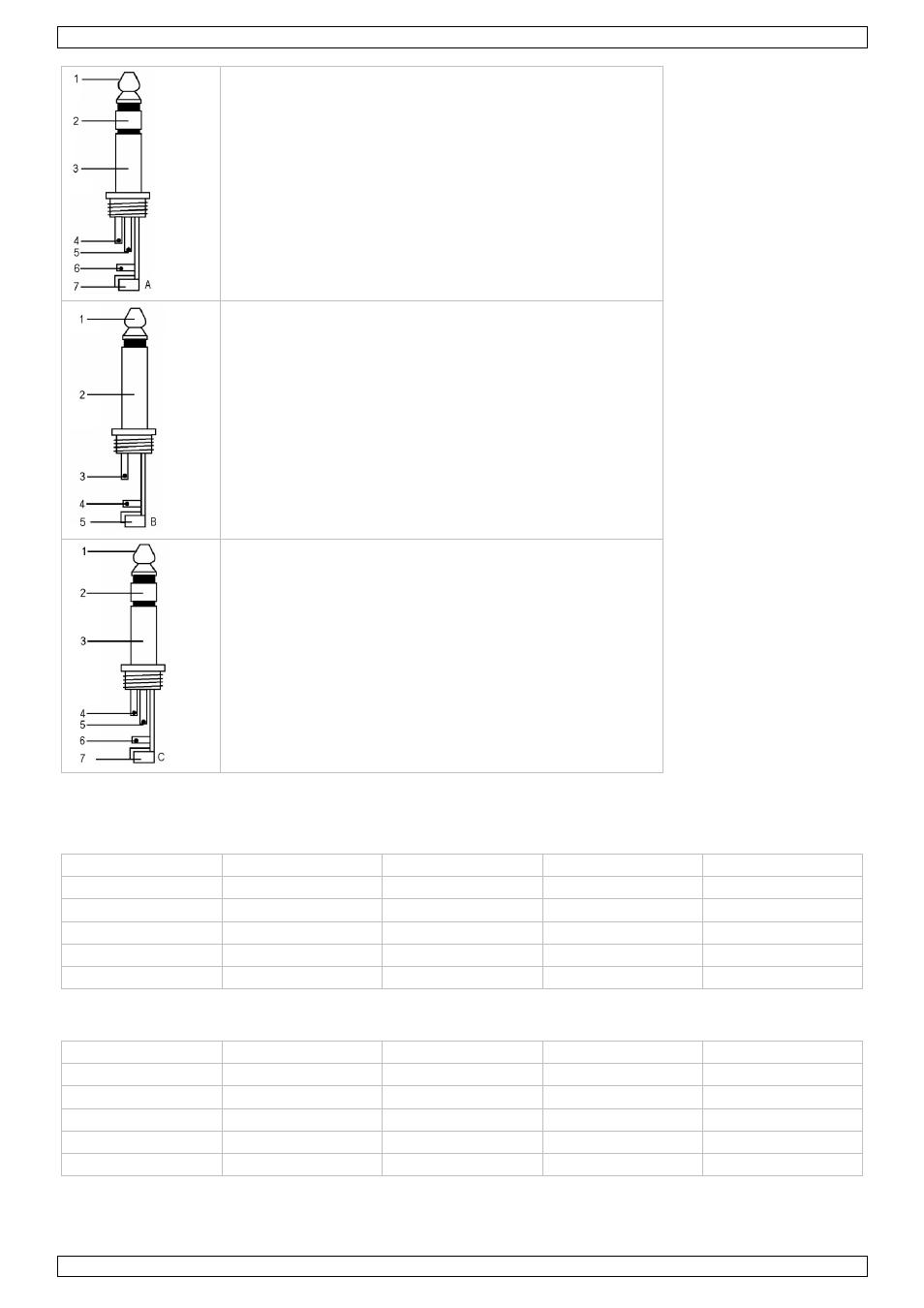

Casque d’écoute
1. Pointe = signal de gauche
2. Bague = signal de droite
3. Manche = masse
4. Pointe
5. Bague
6. Manche
7. Étrier de retenue de câble
Fiches mono 1/4" asymétriques
1. Pointe = signal
2. Manche = masse
3. Pointe
4. Manche
5. Étrier de retenue de câble
Fiche stéréo 1/4" symétriques
1. Pointe = point chaud (+)
2. Bague = point froid (-)
3. Manche = masse
4. Pointe
5. Bague
6. Manche
7. Étrier de retenue de câble
5. Spécifications techniques
Entrée
Entrée Connecteur Impédance entrée Niveau nominal Niveau max.
MONO CH MIC XLR > 1.3 kohm +2 dBm +14 dBm
MONO CH LINE ¼" TRS > 10 kohm +4 dBm +22 dBm
STEREO CH LINE ¼" TRS > 10 kohm +4 dBm +22 dBm
TAPE IN RCA PIN JACKS > 10 kohm +2 dBm +22 dBm
AUX RETURNS ¼" TRS > 10 kohm +4 dBm +22 dBm
Sortie
Sortie Connecteur Impédance entrée Niveau nominal Niveau max.
STEREO OUT L/R ¼" TRS 120 ohm +4 ~ 6 dBm +22 dBm
AUX SEND ¼" TRS 120 ohm +4 ~ 6 dBm +20 dBm
CTRL R OUT ¼" TRS 120 ohm +4 ~ 6 dBm +22 dBm
REC OUT RCA PIN JACKS 1 kohm +4 ~ 6 dBm +22 dBm
PHONES ¼" TRS 100 ohm – 40 mW * 2
