VDPL303BS Rev. 01
12.08.2010 ©Velleman nv 25

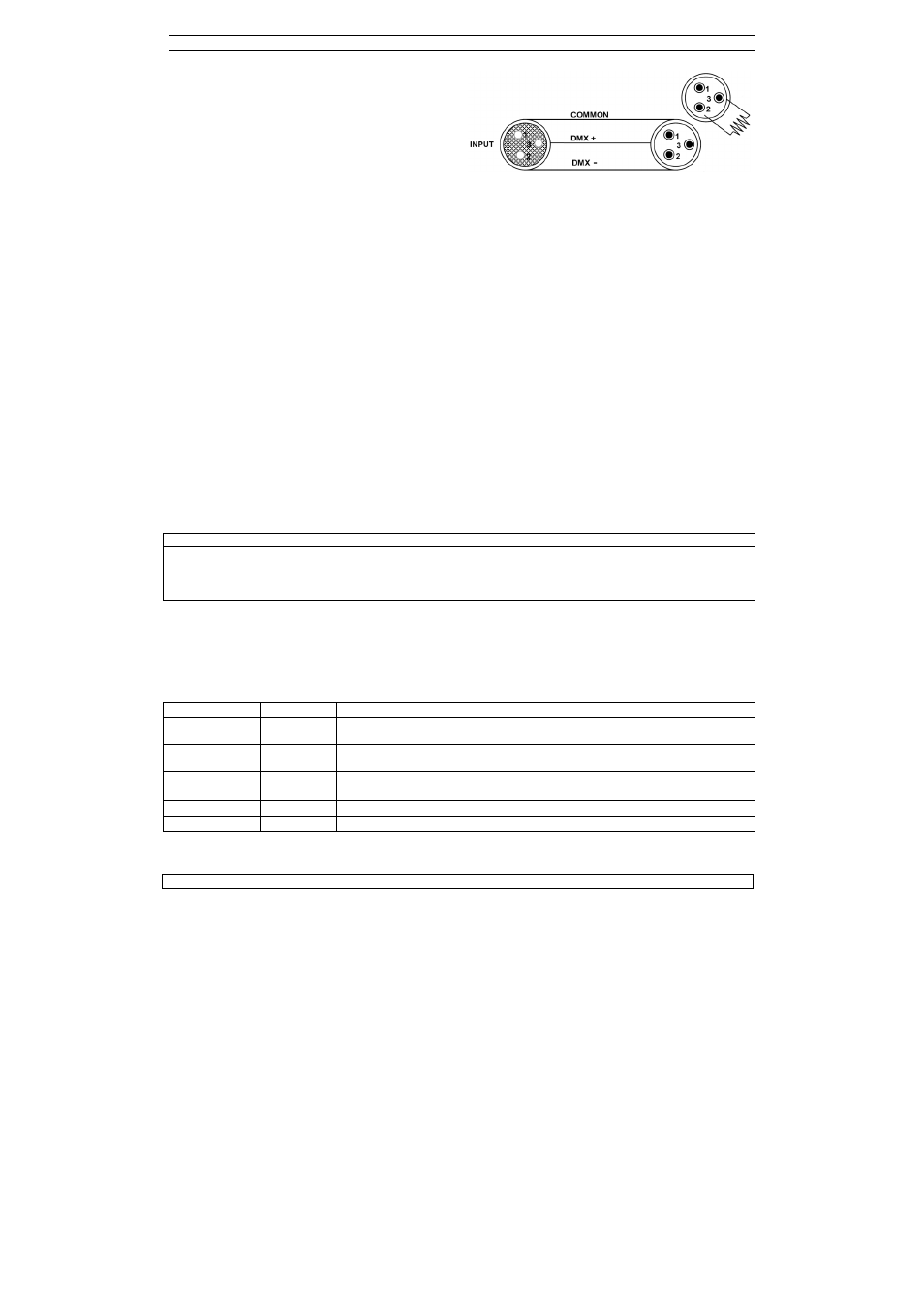

Abschlusswiderstand
• Ein DMX-Abschlusswiderstand ist
empfehlenswert für Installationen, bei denen
das DMX-Kabel lang ist oder in einer Umgebung
mit vielem elektrischem Rauschen (z.B. Discos).
Der Abschlusswiderstand verhindert Störung
des digitalen Steuersignals durch elektrisches
Rauschen. Der DMX-Abschlusswiderstand ist nur
eine XLR-Buchse mit einem 120Ω Widerstand
zwischen 2 und 3, die den XLR-Ausgang des
letzten Geräts in der Kette angeschlossen wird. Siehe Abbildung.
7. Das Gerät montieren
• Lassen Sie das Gerät von einem Fachmann und gemäß den EN 60598-2-17 und allen anderen
zutreffenden Normen installieren.
• Die Konstruktion muss während einer Stunde eine Punktlast von maximal 10 x dem Gewicht des
Geräts tragen können, ohne dass Verformung verursacht wird.
• Das Gerät muss immer mit einer zweiten Befestigung z.B. mit einem Sicherheitskabel gesichert
werden.
• Stehen Sie während der Montage, Entfernung oder Wartung nie direkt unter dem Gerät. Lassen Sie
das Gerät jährlich und vor der Inbetriebnahme von einem Fachmann prüfen.
• Montieren Sie das Gerät an einem Ort, an dem es wenig Vorübergehende gibt und der unzugänglich
ist für Unbefugte.
• Oberirdische Montage erfordert erhebliche Sachkenntnis in Bezug auf das Berechnen der maximalen
Lasten, das geeignete Montagematerial…Lassen Sie das Material und das Gerät regelmäßig
kontrollieren. Versuchen Sie das Gerät nicht selber zu installieren, denn wenn Sie nicht über diese
Qualifikationen verfügen, könnte es zu Verletzungen führen.
• Regeln Sie den Neigungswinkel über den Montagebügel und drehen Sie die Schrauben fest an.
• Achten Sie darauf, dass sich kein entflammbares Material in einem Umkreis von 50 cm befindet.
• Lassen Sie das Gerät von einem qualifizierten Elektriker anschließen.
• Schließen Sie das Gerät an das Hauptnetz und nicht an einen Dimmer an.
• Die Installation muss vor Inbetriebnahme von einem Experten genehmigt werden.
8. Bedienungsanleitung
Das Bediengerät
Bedienen Sie das Bedienfeld mit den vier Tasten unten im LCD-Display.
Taste Funktion
zum Menü oder zum vorigen Menü zurückkehren
in absteigender Reihenfolge durch die verschiedenen Menüoptionen blättern
in aufsteigender Reihenfolge durch die verschiedenen Menüoptionen blättern
Auswahl und Bestätigung der Option
Die ausgewählte Menüfunktion wird im LCD-Display angezeigt. Das LCD-Display zeigt auch die nächste
Menüoption unter der Funktion an. Wählen Sie eine Menüoption mit aus.
Blättern Sie mit en durch das Menü. Wählen Sie die Menüfunktion mit und
drücken Sie auf um zum Hauptmenü zurückzukehren, ohne dass Sie den Wert geändert haben.
Menüfunktionen
Menüoption Submenü Umschreibung
snd
Musiksteuerung: Steuerung des Gerätes über Musik (stellen Sie die
Empfindlichkeit mit der Taste auf der Rückseite des Gerätes ein)
auto
automatische Steuerung: Steuerung des Gerätes über die eingebauten
Programme
s001-s100
Geschwindigkeitsregelung von schnell ( s001 ) auf langsam ( s100 ) in der
automatischen Steuerung
512 DMX-Steuerung: Steuerung des Gerätes über einen DMX-Controller
a001-a512 Startadresse in DMX-Steuerung
