VDPLTC2 HQPOWER 10

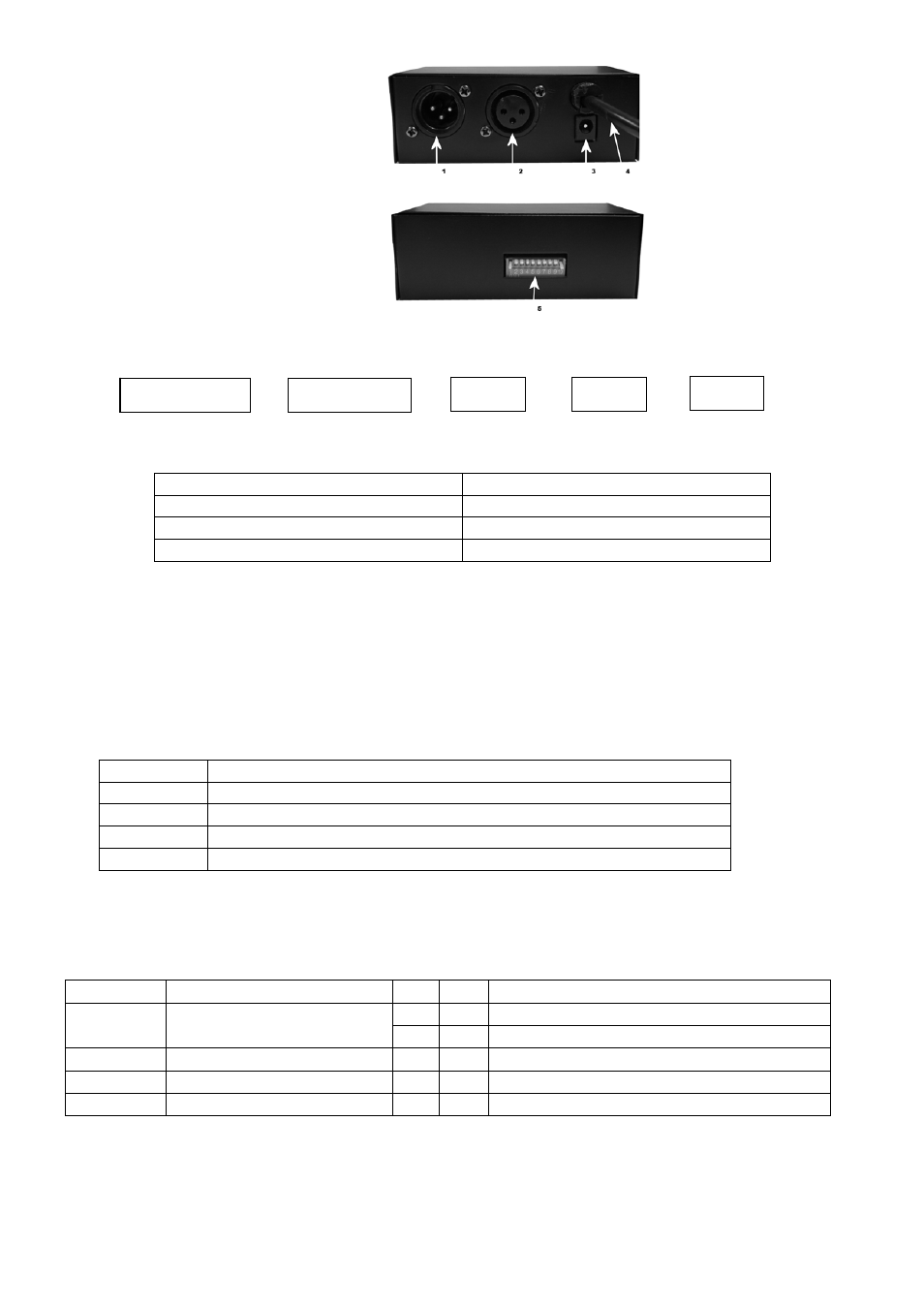

4. Description
1. sortie DMX
2. entrée DMX
3. entrée d’alimentation
4. sortie du signal
5. interrupteurs DIP
5. Installation du contrôleur
→ → → →
Connecter chaque appareil dans la chaîne à l’aide d’un câble DMX.
Données Fonction
1 Masse
2
B signal femelle
3 A signal mâle
6. Emploi
Le VDPLTC2 peut être utilisé en pose libre en réglant les interrupteurs DIP, depuis les effets préprogrammés avec
vitesse réglable, et depuis un signal DMX512.
• Pose libre
Réglage des interrupteurs DIP :
ON Effet
1,2,3 Rouge
4,5 Vert
7,8 Bleu
9 Effet couleur (vitesse réglable depuis les interrupteurs DIP 1 à 8)
• Signal DMX
Valeur DMX détaillées par canal
Canal Fonction De À Description
1 Graduateur/obturateur
0 150 Graduateur de 0 à 100 %
151 255 Obturateur de lent à rapide
2 Rouge 0 255 De 0 à 100 %
3 Vert 0 255 De 0 à 100 %
4 Bleu 0 255 De 0 à 100 %
tube 1 tube 2 tube n contrôleur DMX contrôleur DEL
