VSCP1 – SCHWENK/NEIGE-KAMERASTEUERUNG
1. Einführung & Eigenschaften
Danke für den Kauf des VSCP1! Bitte lesen Sie vor Inbetriebnahme diese Bedienungsanleitung sorgfältig durch.
Überprüfen Sie, ob Transportschäden vorliegen; sollte dies der Fall sein, verwenden Sie das Gerät nicht und wenden
Sie sich an Ihren Händler.
2. Technische Daten
Schwenk-Bedienung
Kipphebelschalter UP/DOWN (AUF/AB)
Neige-Bedienung
Kipphebelschalter, LINKS/RECHTS
Ein-/Ausschalten
Schiebeschalter MAN/OFF/AUTO
Eingangsspannung
220-230Vac
Ausgangsspannung zum Scanner
24Vac
Betriebstemperatur
-10°C bis +60°C
Anschluss
Schraubanschluss-abnehmbar
Konstruktion
Stahl, in gebrochenem Weiß
Abmessungen
212 x 218 x 45mm
Gewicht
1.2Kg

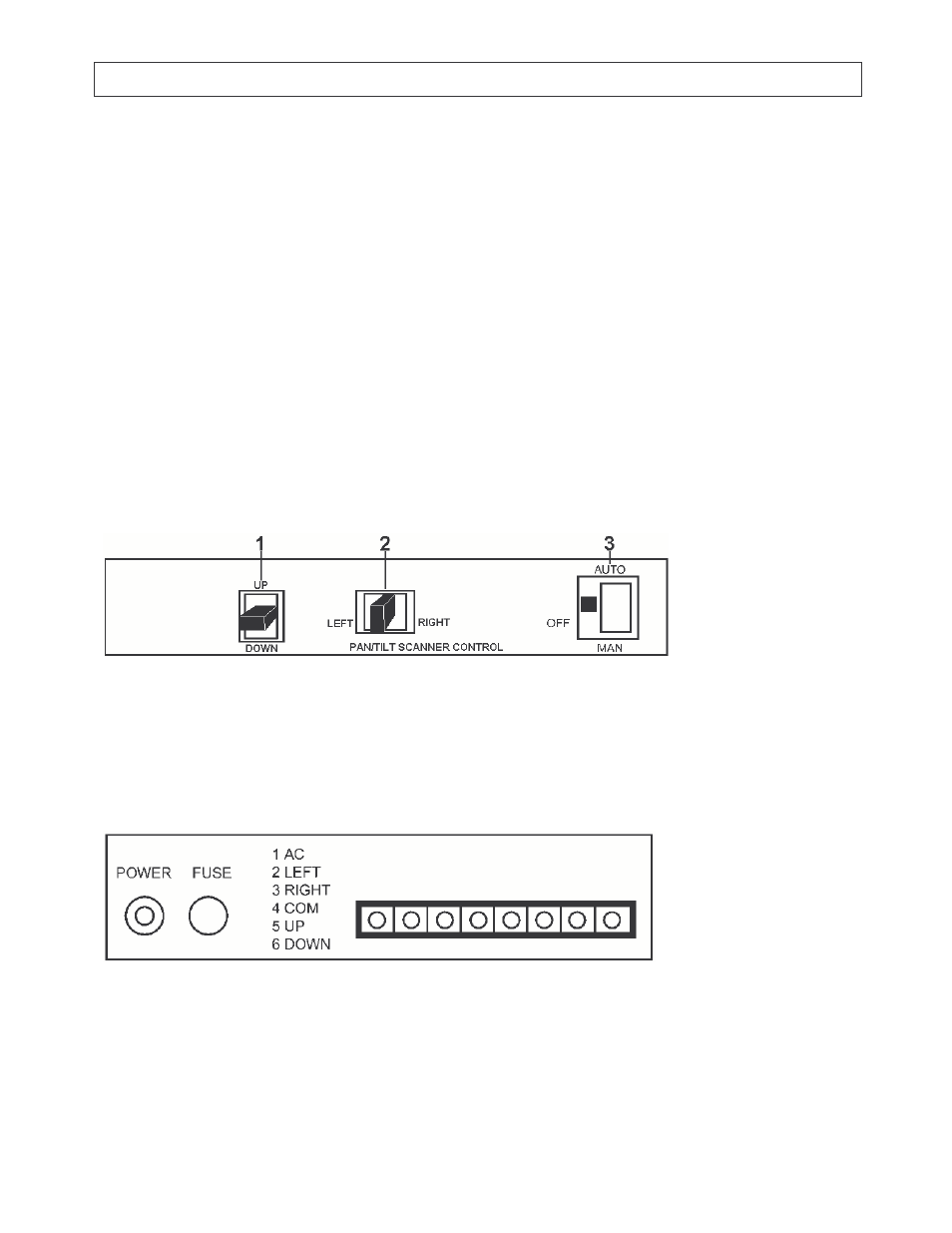

3. Frontplatte
1. AUF-/ABWÄRTS:
Kipphebelschalter, AUF/AB
2. LINKS UND RECHTS: Kipphebelschalter, LINKS/RECHTS
3. Leistung:
"AUTO" (grüne LED ein): Motor dreht automatisch links und rechts.
"MAN" (rote LED ein): Motor kann manuell bedient werden
"OFF" (Mitte - LED aus)
4. Rückplatte
1. AC-Strom:
Anschlussleiste Nr. 1
2. LINKS:
Anschlussleiste Nr. 2
3. RECHTS:
Anschlussleiste Nr. 3
4. COM:
Anschlussleiste Nr. 4
5. AUFWÄRTS:
Anschlussleiste Nr. 5
6. ABWÄRTS:
Anschlussleiste Nr. 6
Alle Änderungen vorbehalten.
