30

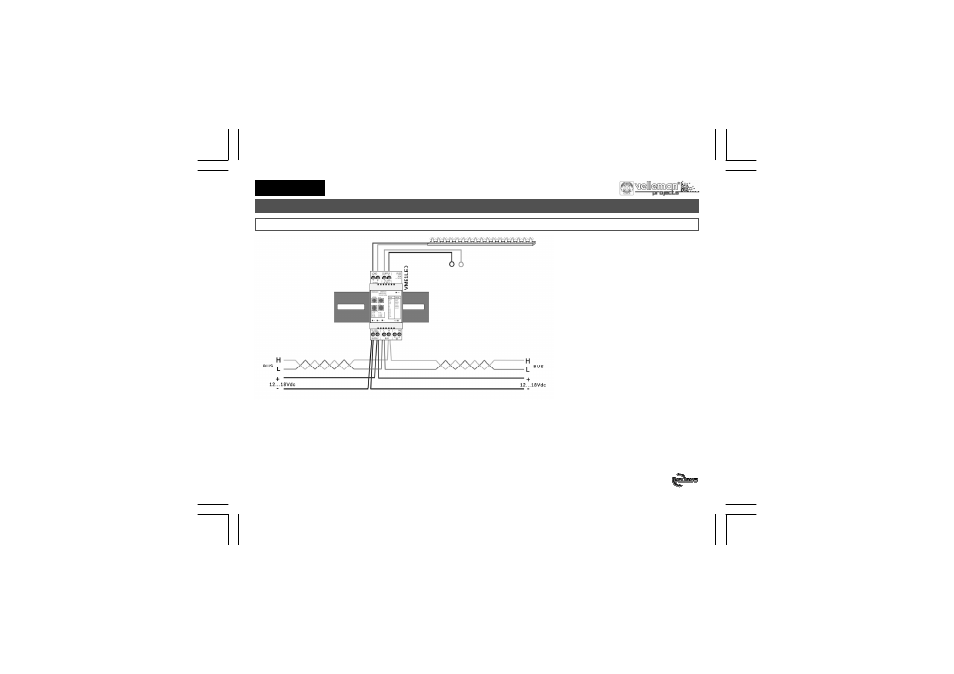

1. Esquemas de conexión
ESPAÑOL
El módulo dimmer puede formar parte
del sistema Velbus
® y se controla por
el panel de control VMB4PD o los
pulsadores conectados al módulo
VMB8PB.
Utilice un cable de par trenzado
(EIB
2x2x0.8mm2, UTP 8x0.51mm - CAT5 o
equivalente)
para interconectar los
módulos Velbus ® .
Asegúrese de que el diámetro del
cable sea demasiado grueso (0,5mm
2
o más) si están conectados muchos
módulos (10 o más) o en caso de
conexiones muy largas (50m o más).
Conecte el bus al módulo. Respete la polaridad. Conecte la alimentación 12 V ~ 18V. Respete la polaridad.
La cinta adhesiva con LEDs necesita una alimentación de 12 ~ 24 VCC. Asegúrese de que esta alimentación esté completa-
mente separada de la alimentación del Velbus
® . Respete la polaridad durante la conexión. Una conexión incorrecta hace
fundir el fusible.
Reemplace el fusible al sacar la tapa de plástico.
Incorporación en el sistema Velbus ®
Cinta adhesiva con LEDs 12/24 V
Alimentación CC
