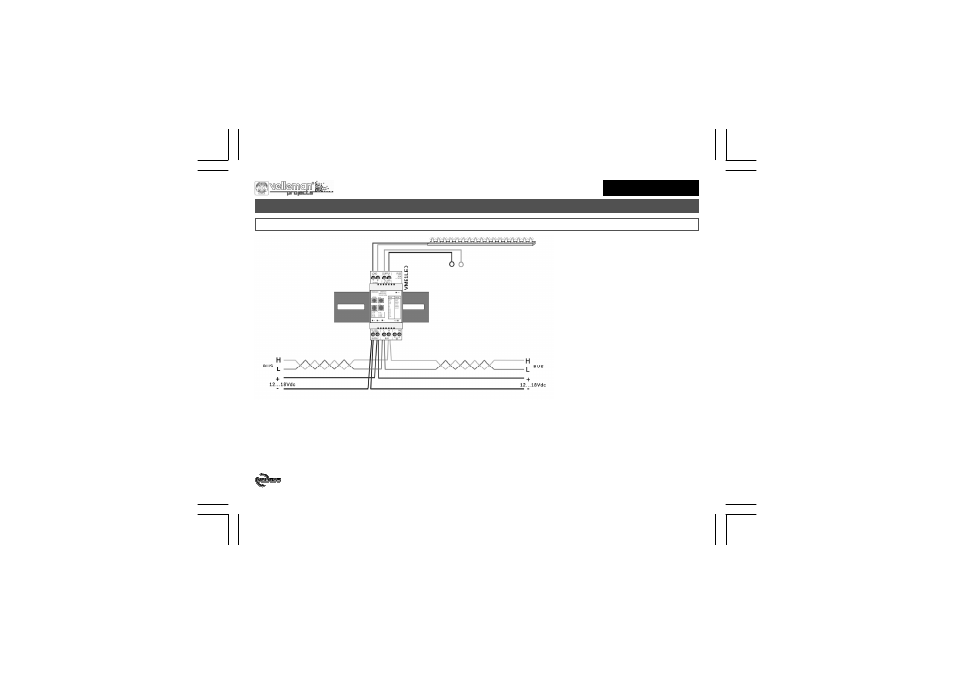

1. Schémas de connexion
FRANCAIS
Le module variateur peut faire partie
intégrante du système Velbus
® et se
pilote depuis le panneau de commande
VMB4PD ou depuis les poussoirs
connectés au module VMB8PB.
Utilisez un câble à paires torsadées
(EIB 2x2x0.8mm2, UTP 8x0.51mm - CAT5 ou
équivalent)
pour interconnecter les
modules Velbus ® .
Utilisez un câble à paires torsadées
avec un diamètre de 0,5 mm² ou plus
avec des connexions très longues
(> 50 m) ou s’il y a une multitude de
modules (> 10).
Connectez le bus au module en respectant la polarité. Connectez l’alimentation 12 V ~ 18 V en respectant la polarité.
Le flexible nécessite une alimentation 12 ~ 24 VCC. Cette alimentation doit être entièrement séparée de l’alimentation du
Velbus
® . Respectez la polarité lors de la connexion afin de ne pas griller le fusible.
Retirez le fusible en ôtant la coiffe en plastique de la borne d’alimentation.
Intégration dans le système Velbus ®
Flexible LED 12/24 V
Alimentation CC
