Trade Mark GTH 1056 Telehandler User Manual
Specifications, High reach rough terrain telehandler, Model gth

GTH
TM
-1056
HIGH REACH ROUGH TERRAIN TELEHANDLER
MODEL
GTH
TM
-1056
www.genieindustries.com

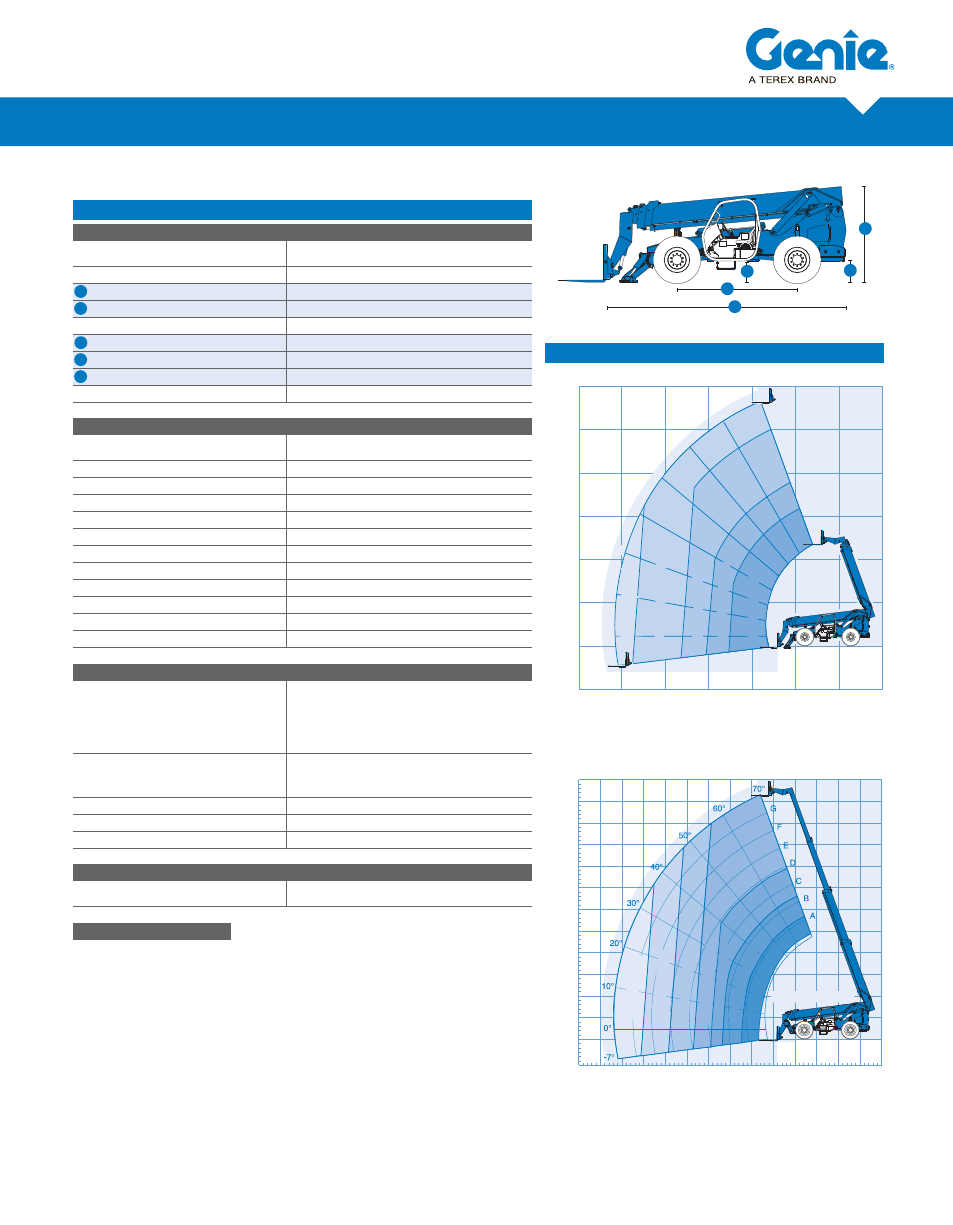

Specifications
* Weight will vary depending on options and/or country standards.
** Load ratings vary depending on attachment.
LOAD CHART GTH
TM
-1056**
C
D
E
A
B
With stabilizers down
-7˚
0˚
10˚
30˚
50˚
60˚
70˚
50 ft
40 ft
30 ft
20 ft
10 ft
0 ft
-10 ft
-20 ft
15.24 m
12.19 m
9.14 m
6.1 m
3.05 m
0 m
-3.05 m
-6.1 m
60 ft
18.29 m
50 ft
15.24 m
40 ft
12.19 m
30 ft
9.14 m
20 ft
6.1 m
10 ft
3.05 m
0 ft
0 m
-10 ft
3.05 m
40˚
20˚
4,000 lbs/
1
,814 kg
6,000 lbs/2,722 kg
8,000 lbs/3,629 kg
10
,000 lbs/4,536 kg
3000 lbs/1,361 kg3000 lbs/1,361 kg
4,000 lbs/1,814 kg
6,000 lbs/2,722 kg
8,000 lbs/3,629 kg
10,000 lbs/4,536 kg
With stabilizers up
10,000 lbs/4,536 kg
8,000 lbs/3,629 kg
6
,000 lbs/2,722 kg
5,000 lbs/2,268 kg
3,500 lbs/1,588 kg
2,0
00 lbs/907 kg
1,000 lbs/454 kg
3
00 lbs/136 kg
50 ft
40 ft
30 ft
20 ft
10 ft
0 ft
-10 ft
-20 ft
15.24 m
12.19 m
9.14 m
6.1 m
3.05 m
0 m
-3.05 m
-6.1 m
60 ft
18.29 m
50 ft
15.24 m
40 ft
12.19 m
30 ft
9.14 m
20 ft
6.1 m
10 ft
3.05 m
0 ft
0 m
-6 ft
-1.83 m
MEASUREMENTS
US
Metric
Maximum lift height
56 ft 10 in
17.32 m
Reach
42 ft
12.80 m
Height, stowed
8 ft 6 in
2.59 m
Length, stowed (without forks)
21 ft
6.40 m
Width
8 ft 6 in
2.59 m
Wheelbase
10 ft 8 in
3.25 m
Ground clearance, center
1 ft 10 in
0.56 m
Ground clearance, axle
1 ft 6 in
0.46 m
Fork cross section
2.25 x 4 in
57 x 101 mm
PRODUCTIVITY
Maximum lift capacity
10,000 lbs
4,536 kg
Lift capacity at maximum height
4,000 lbs
1,814 kg
Lift capacity at maximum reach
3,000 lbs
1,361 kg
Raise/Lower boom
13/12 sec
Extend/Retract 16/15
sec
Frame leveling
10° side to side
Drive speed
17 mph
27 km/h
Draw bar pull
28,800 lbs
13,063 kg
Turning radius, outside (4WS)
13 ft 3 in
4.04 m
Auxiliary hydraulic flow
2-15 gpm
8-57 lpm
Auxiliary hydraulic pressure
3,200 psi
220 bar
Tires, standard size
14 x 24 in, 12 ply
POWER
Power source
Perkins 1104D-E44TA 4 cylinder diesel,
123 hp (95 kW)
John Deere 4045HF48 5 4 cylinder diesel,
125 hp (93.2 kW)
C
D
E
A
B
Electrical system
System voltage 12 volt
Alternator 95 amp
Battery 1000 CCA at 0˚F (-18˚C)
Hydraulic tank capacity
44 gal
167 L
Hydraulic system capacity (w/tank)
55 gal
208 L
Fuel tank capacity
35 gal
132 L
WEIGHT
Weight*
30,000 lbs
13,608 kg
STANDARDS COMPLIANCE
ANSI/ITSDF B56.6, CSA B335
