CKW-55 CHECKWEIGHER APÉNDICE A ES-53
A. CONEXIONES AL INDICADOR
La caja del indicador CKW-55 contiene en la base 4 conectores herméticos al agua para los cableados externos. La Figura
A-1 ilustra la ubicación de dichos conectores.

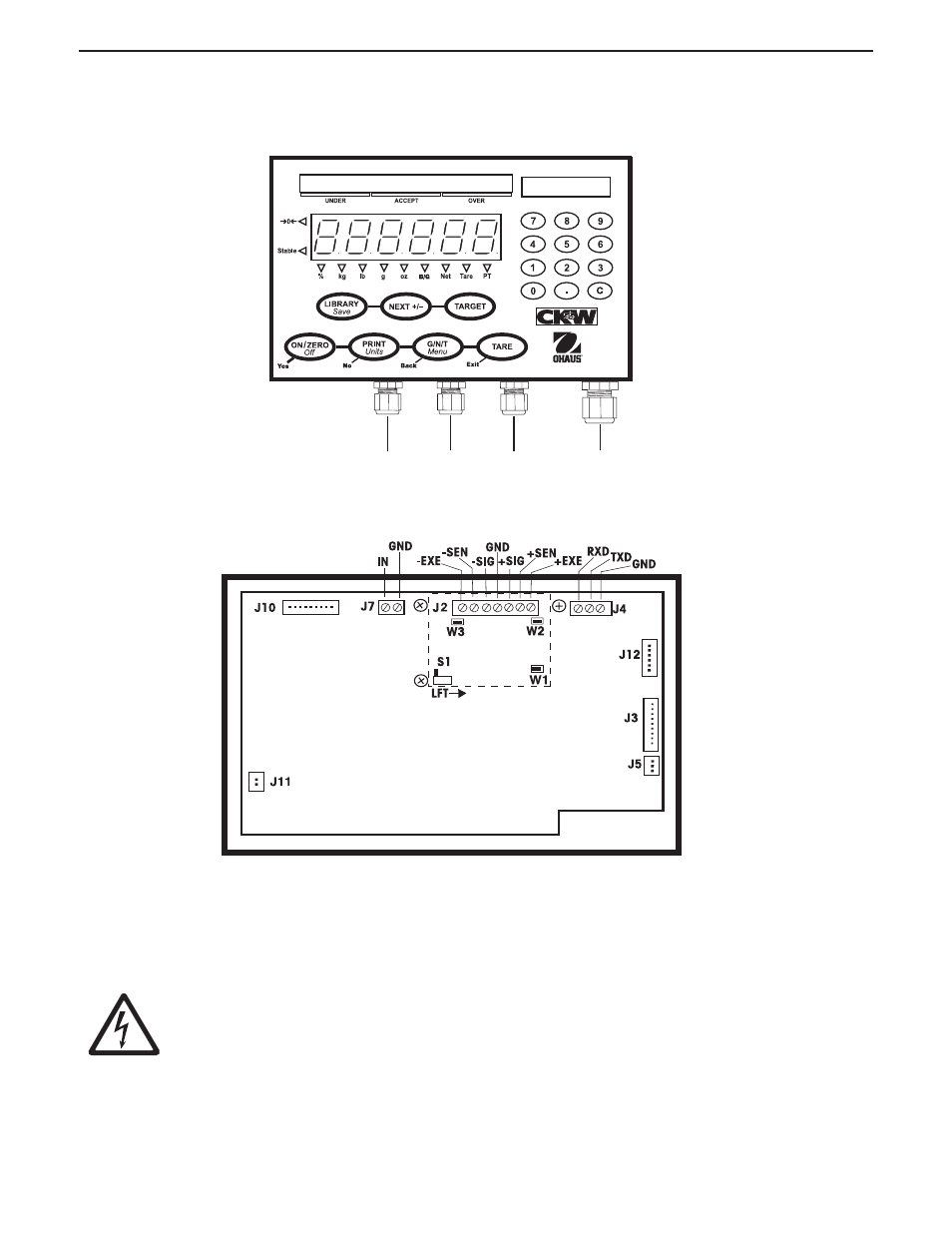

Figura A-1. Identificación de la entrada de cables.
PRECAUCIÓN: PELIGRO DE DESCARGA ELÉCTRICA. DESCONECTAR TODAS LAS
CONEXIONES DEL INDICADOR ANTES DE HACERLE MANTENIMIENTO O DE HACER
CONEXIONES INTERNAS. LA CAJA DEBE SER ABIERTA SÓLO POR PERSONAL
AUTORIZADO Y CALIFICADO, COMO UN TÉCNICO ELECTRICISTA.
Retirar los cuatro tornillos laterales de la caja del indicador. Jalar la cubierta frontal hacia adelante. Pasar el cable de la
celda de carga a través del conector hermético al agua, en la parte central de la base de la caja. Pasar el cable a través de
la bola grande de ferrita que está unida al sujetador interno de plástico.
Figura A-2. Conexiones de la tarjeta de circuitos impresos.
.. ..
..
I/O LOAD
CELL I/O AC POWER
A.1 CONEXIONES DE LAS CELDAS DE CARGA
La Figura A-2 ilustra la ubicación de las conexiones de la tarjeta de circuitos impresos.
I/O CELDA I/O CORRIENTE
DE CARGA ALTERNA
CUBIERTA DEL
INTERRUPTOR
TARJETA PC PRINCIPAL DEL INDICADOR
