20 Guide de démarrage rapide
Fra
nç
ais
Panneau arrière
Le panneau arrière du GX1026 intègre le connecteur d'alimentation.
Matériel
Panneau avant
Le panneau avant du GX1026 intègre 24 ports Fast Ethernet 10/100Mbps, 2 ports
Gigabit Ethernet 10/100/1000Mbps et les indicateurs LED affichant le statut de
fonctionnement du switch.
Tableau 1. Indicateurs LED
LED Couleur Statut Description
SYSTEM Verte Allumée L'appareil est allumé
STATUS Verte
Allumée Un périphérique est connecté au port
Clignotante Transmission de données
Eteinte Aucun périphérique connecté
SPEED Verte
Allumée Connexion 100/1000Mbps
Eteinte Connexion 10Mbps
Connecteur d'alimentation

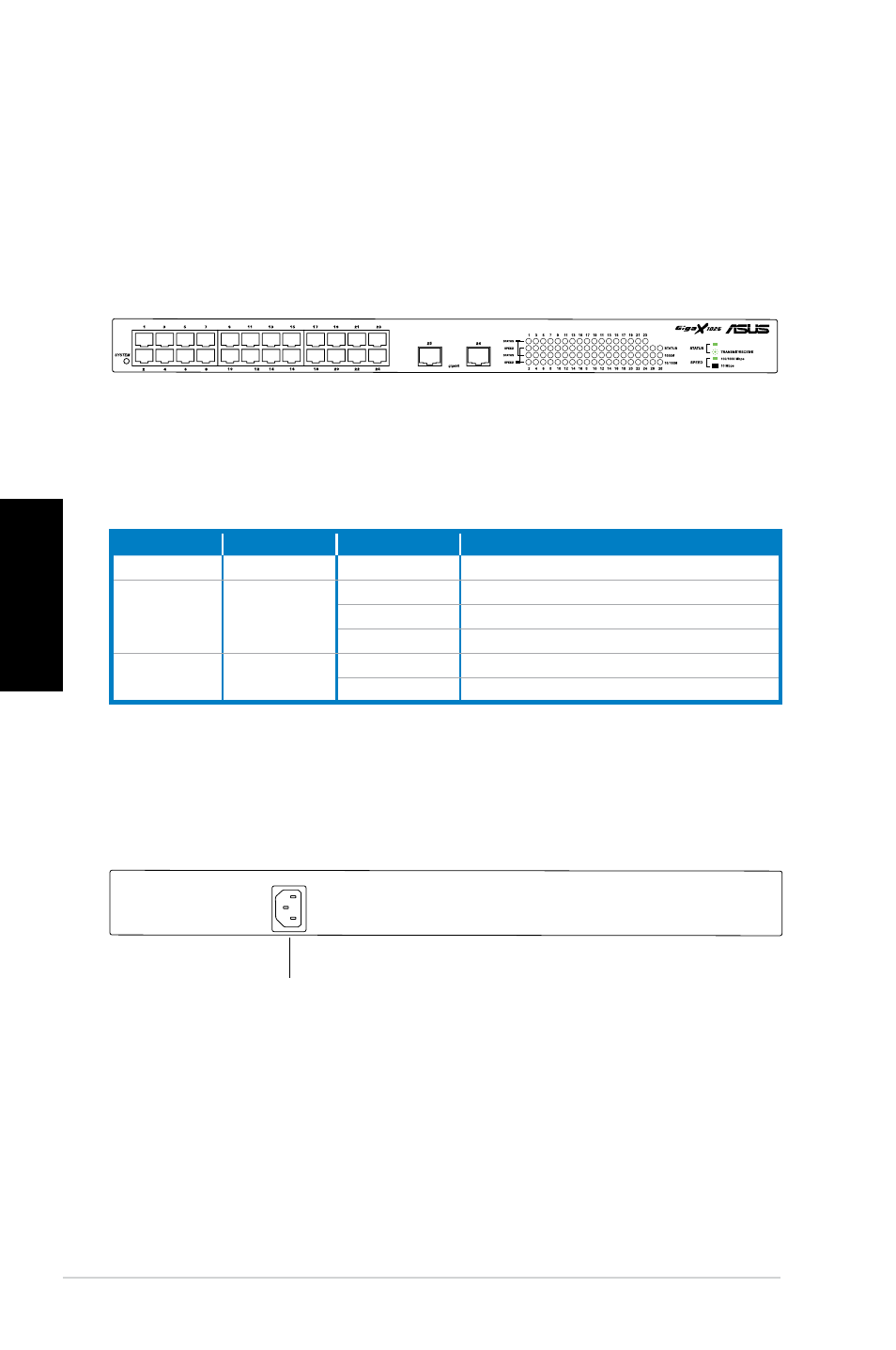

Figure 1. Panneau avant du GX1026
Figure 2. Panneau arrière du GX1026
