Fatal1ty P67 Performance Series Motherboard
171
Türkçe

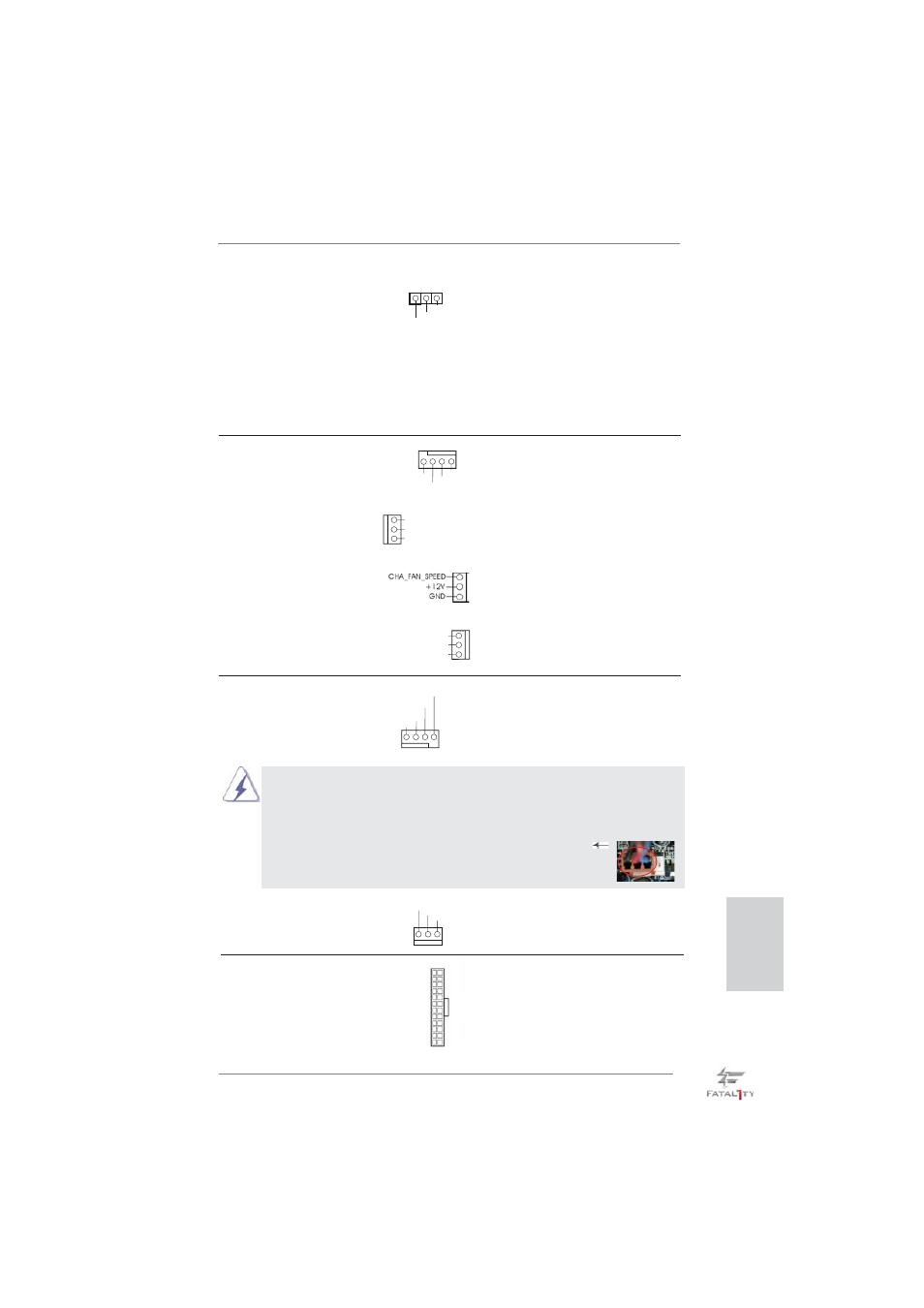

Güç LED'i Fişi Sistem gücü durumunu
(3-pinli PLED1) belirtmek için lütfen kasa güç
(bkz. s.4 No. 12) LED'ini bu fi şe bağlayın. Sistem
çalışırken LED açıktır. LED S1
durumunda yanıp sönmeye
devam eder. LED S3/S4
durumunda veya S5 durumun
da (güç kapalı) kapalıdır.
1
PLED+
PLED+
PLED-
CPU Fan Konektörü Lütfen fan kablolarını CPU
(4-pinli CPU_FAN1) fanına bu konektöre bağlayın
(bkz. s.4 No. 3) ve siyah kabloyu toprak pinine
bağlayın.
GND
+12V
CHA_FAN_SPEED
FAN_SPEED_CONTROL
GND
CHA_FAN2_PWR
CHA_FAN_SPEED
GND
+12V
CPU_FAN_SPEED
FAN_SPEED_CONTROL
1 2 3 4
GND
+12V
PWR_FAN_SPEED
Kasa/güç Fan Konektörü Lütfen kasa fan kablolarını
(4-pinli CHA_FAN1) fanına bu konektöre bağlayın
(bkz. s.4 No. 28) ve siyah kabloyu toprak pinine
bağlayın.
(3-pinli CHA_FAN2)
(bkz. s.4 No. 10)
(3-pinli CHA_FAN3)
(bkz. s.4 No. 39)
(3-pinli PWR_FAN1)
(bkz. s.4 No. 40)
3-Pinli Fanı Takma
Bu anakart 4-Pinli CPU fan (Sessiz Fan) desteği sağlasa da, 3-Pinli CPU
fan hızı kontrol işlevi olmadan bile hala başarılı bir şekilde çalışabilir.
3-Pinli CPU fanı bu konektördeki CPU fan konektörüne bağlamayı
planlıyorsanız, lütfen Pin 1-3'e bağlayın.
ATX Güç Konektörü Lütfen bir ATX güç kaynağını
(24-pinli ATXPWR1) bu konektöre bağlayın.
(bkz. s.4 No. 7)
Pin 1-3 Bağlı
12
1
24
13
(3-pinli CPU_FAN2)
(bkz. s.4 No. 2)
GND
+12V
CPU_FAN_SPEED
