Fatal1ty P67 Performance Series Motherboard
169
Türkçe

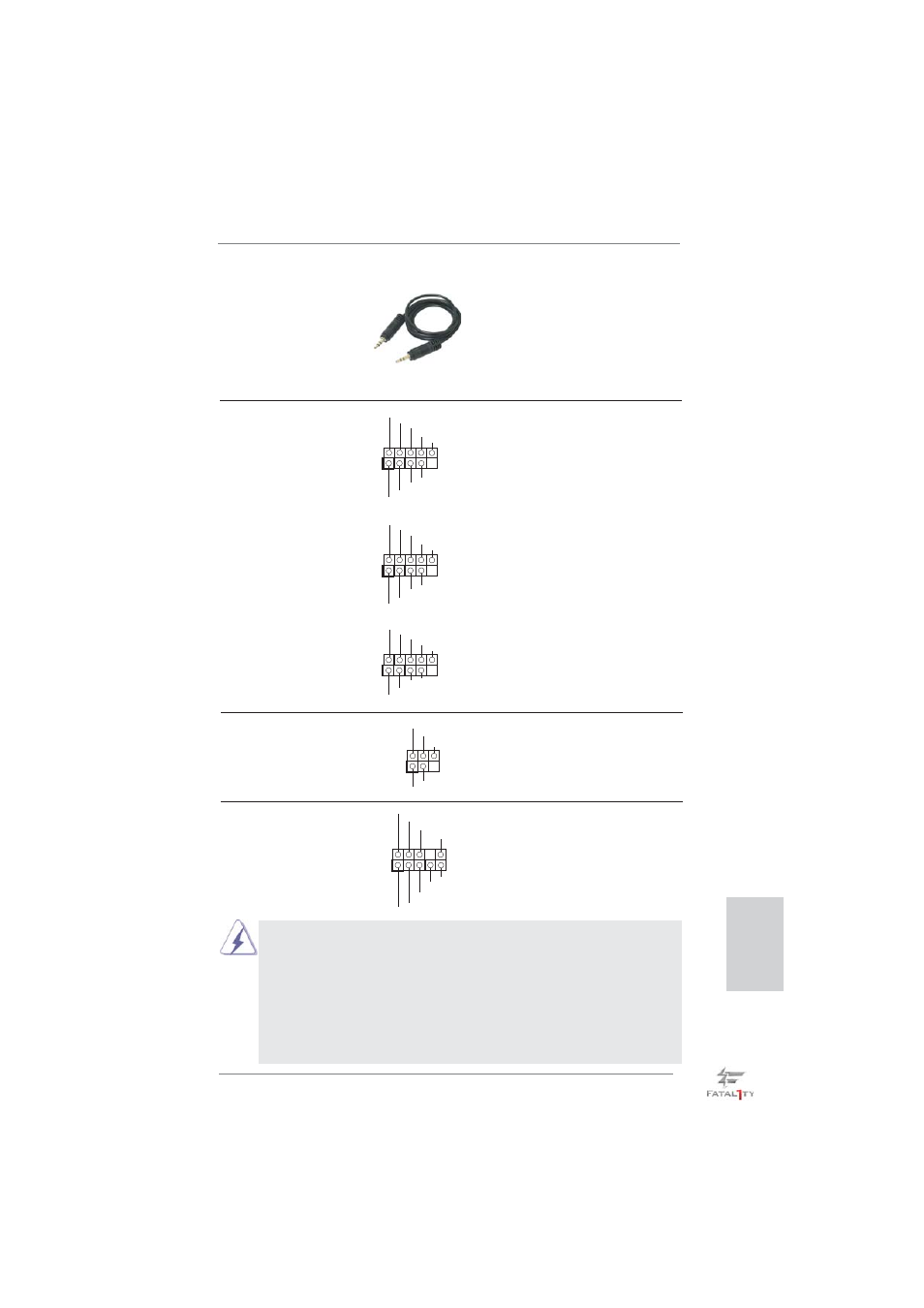

USB 2.0 Fişleri G/Ç panelindeki varsayılan altı
(9-pinli USB8_9) USB 2.0 portundan başka, bu
(bkz. s.4 No. 27) anakartta üç USB 2.0 fi şi
bulunur. Her USB 2.0 fi şi iki
USB 2.0 portunu destekler.
(9-pinli USB10_11)
(bkz. s.4 No. 26)
(9-pinli USB12_13)
(bkz. s.4 No. 25)
1
DUMMY
GND
P+13
P-13
USB_PWR
USB_PWR
GND
P+12
P-12
1
USB_PWR
P-8
GND
DUMMY
USB_PWR
P+8
GND
P-9
P+9
1
USB_PWR
P-10
GND
DUMMY
USB_PWR
P+10
GND
P-11
P+11
Kızılötesi Modülü Fişi Bu fi ş, isteğe bağlı bir kablosuz
(5-pinli IR1) aktarma ve alma kızılötesi
(bkz. s.2 No. 28) modülünü destekler.
1
IRTX
+5VSB
DUMMY
IRRX
GND
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
Ön Panel Ses Fişi Bu, panel ses kablosu için
(9-pinli HD_SES1) uygun bağlantı sağlayan ve
(bkz. s.4 No. 29) ses cihazlarını kontrol
etmeyi sağlayan bir arayüzdür.
1. Yükse Tanımlı Ses Jak Duyarlılığını destekler, ancak kasadaki panel
kablosunun HDA'nın düzgün çalışmasını desteklemesi gerekir. Lütfen
sisteminizi yüklemek için kılavuzumuzdaki ve kasa kılavuzundaki
talimatları izleyin.
2. AC'97 ses paneli kullanıyorsanız, lütfen ön panel ses fi şine aşağıdaki gibi
takın:
A. Mic_IN'i (MIC) MIC2_L'ye bağlayın.
B. Audio_R'yi (RIN) OUT2_R'ye ve Audio_L'yi (LIN) OUT2_L'ye bağlayın.
3,5mm Ses Kablosu 3,5 mm ses kablosunun her iki
(İsteğe bağlı) ucuda MP3 çalar ve cep
telefonu gibi taşınabilir ses
aygıtlarına veya bilgisayarın
Line-in (Hat Giriş) yuvasına
bağlanabilir.
