98
ASRock A55M-HVS Motherboard
USB 2.0 Fişleri G/Ç panelindeki varsayılan altı
(9-pinli USB6_7) USB 2.0 portundan başka, bu
(bkz. s.2 No. 21) anakartta üç USB 2.0 fişi
bulunur. Her USB 2.0 fişi iki
USB 2.0 portunu destekler.
(9-pinli USB8_9)
(bkz. s.2 No. 23)
Seri ATA2 Konektörler Bu altı Seri ATA2 (SATA2)
(SATA_1: bkz. s.2, No. 12) konektör, dahili depolama
(SATA_2: bkz. s.2, No. 11) cihazları için SATA veri
(SATA_3: bkz. s.2, No. 7) kablolarını destekler. Geçerli
(SATA_4: bkz. s.2, No. 10)
SATA2 arayüzü 3,0 Gb/sn veri
(SATA_5: bkz. s.2, No. 8) aktarım hızına izin verir.
(SATA_6: bkz. s.2, No. 9)
Türkçe
1
USB_PWR
P-8
GND
DUMMY
USB_PWR
P+8
GND
P-9
P+9

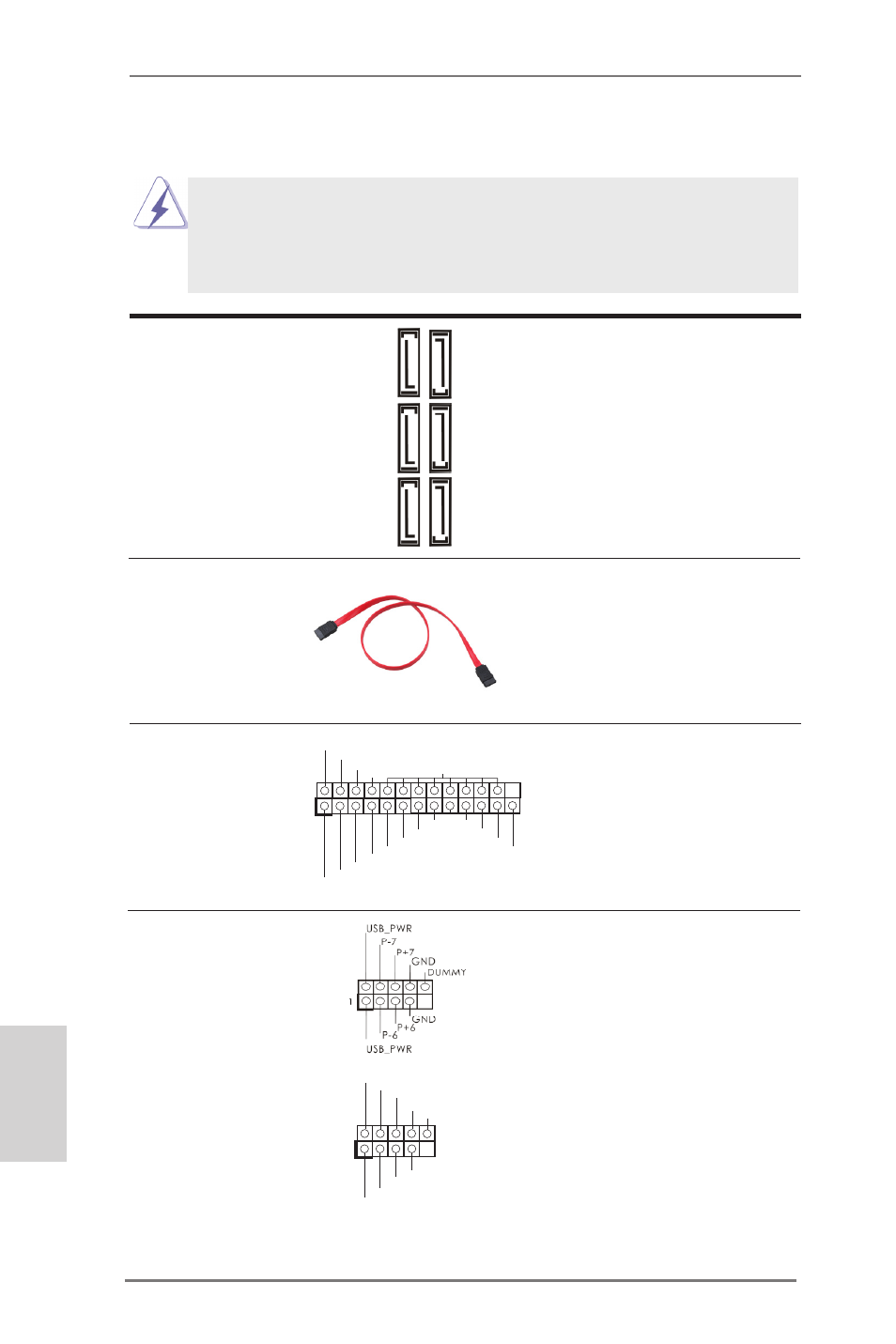

1.4 Yerleşik Fişler ve Konektörler
Yerleşik fişler ve konektörler jumper DEĞİLDİR. Bu fişlerin ve
konektörlerin üzerine jumper kapakları YERLEŞTİRMEYİN.
Fişlerin ve konektörlerin üzerine jumper kapakları yerleştirmek
anakartın kalıcı olarak zarar görmesine neden olabilir!
1
AFD#
ERROR#
PINIT#
GND
SLIN#
STB#
SPD0
SPD1
SPD2
SPD3
SPD4
SPD5
SPD6
SPD7
ACK#
BUSY
PE
SLCT
Yazdırma Portu Fişi Bu, yazdırma portu kablosu için
(25-pinli LPT1) yazıcı cihazlarının uygun
(bkz. s.2 No. 15) bağlanmasını sağlayan bir
arayüzdür.
SA
TA
_2
SA
TA
_4
S
AT
A_
6
SA
TA
_1
S
AT
A_
3
SA
TA
_5
Seri ATA (SATA) SATA veri kablosunu her iki ucu
Veri Kablosu da SATA / SATAII sabit
(İsteğe bağlı) diskine veya anakarttaki
SATAII konektörüne
bağlanabilir.
