ASRock A55M-HVS - Manual (Page 86)

86
ASRock A55M-HVS Motherboard
Колодка USB 2.0 Помимо шесть стандартных
(9-контактный USB6_7) портов USB 2.0 на панели ввода-
(см. стр. 2, п. 21) вывода, на данной материнской
плате предусмотрено три разъема
USB 2.0. Каждый разъем USB 2.0
поддерживает два порта USB 2.0.
(9-контактный USB8_9)
(см. стр. 2, п. 23)
Разъемы Serial ATA2 Шесть соединителя Serial ATA2
(SATA_1, см. стр. 2, п. 12) предназначаются для
(SATA_2, см. стр. 2, п. 11) подключения внутренних
(SATA_3, см. стр. 2, п. 7) устройств хранения с
(SATA_4, см. стр. 2, п. 10) использованием нтерфейсных
(SATA_5, см. стр. 2, п. 8) кабелей SATA2. В настоящее
(SATA_6, см. стр. 2, п. 9) время интерфейс SATA
допускает скорость передачи
данных до \ 3,0 Гбит/с.
Ру
сский

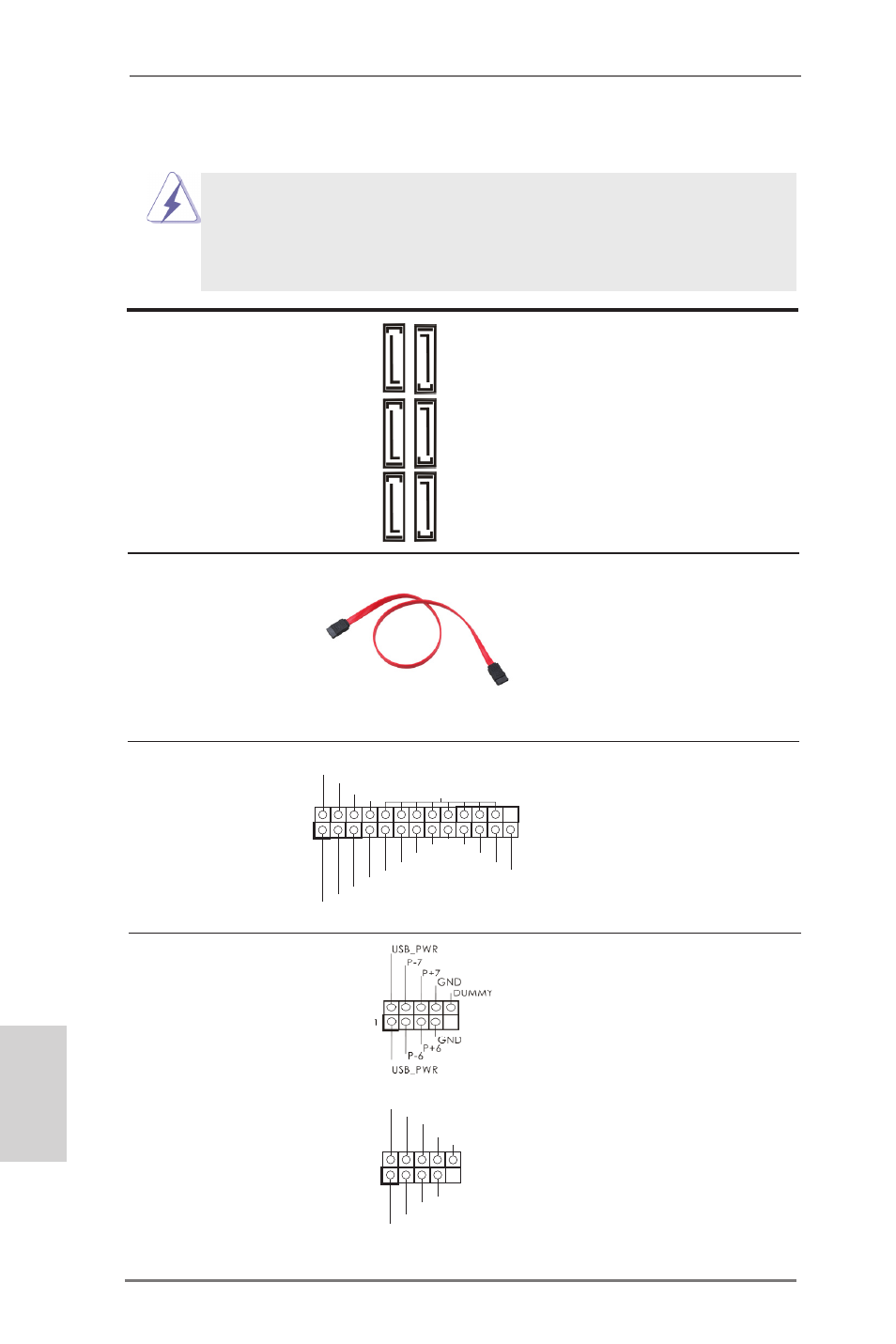

1.4 Колодки и разъемы на плате
Имеющиеся на плате колодки и разъемы НЕ ЯВЛЯЮТСЯ
контактами для перемычек. НЕ УСТАНАВЛИВАЙТЕ перемычки
на эти колодки и разъемы – это приведет к необратимому
повреждению материнской платы!
1
USB_PWR
P-8
GND
DUMMY
USB_PWR
P+8
GND
P-9
P+9
1
AFD#
ERROR#
PINIT#
GND SLIN#
STB#
SPD0
SPD1
SPD2
SPD3
SPD4
SPD5
SPD6
SPD7
ACK#
BUSY
PE
SLCT
Разъем порта печати Это интерфейс кабеля порта
(25-выводов LPT1) печати, обеспечивающий удобное
(см. cтр. 2, п.15) подключение принтеров.
SA
TA
_2
SA
TA
_4
S
AT
A_
6
SA
TA
_1
S
AT
A_
3
SA
TA
_5
Информационный Информационный кабель
кабель Serial ATA (SATA) интерфейса SATA / SATAII
(дополнительно) не является направленным.
Любой из его соединителей может
быть подключен либо к жесткому
диску интерфейса SATAII
либо к материнской плате.
