55
ASRock Z77 Extreme4-M Motherboard
Deutsch

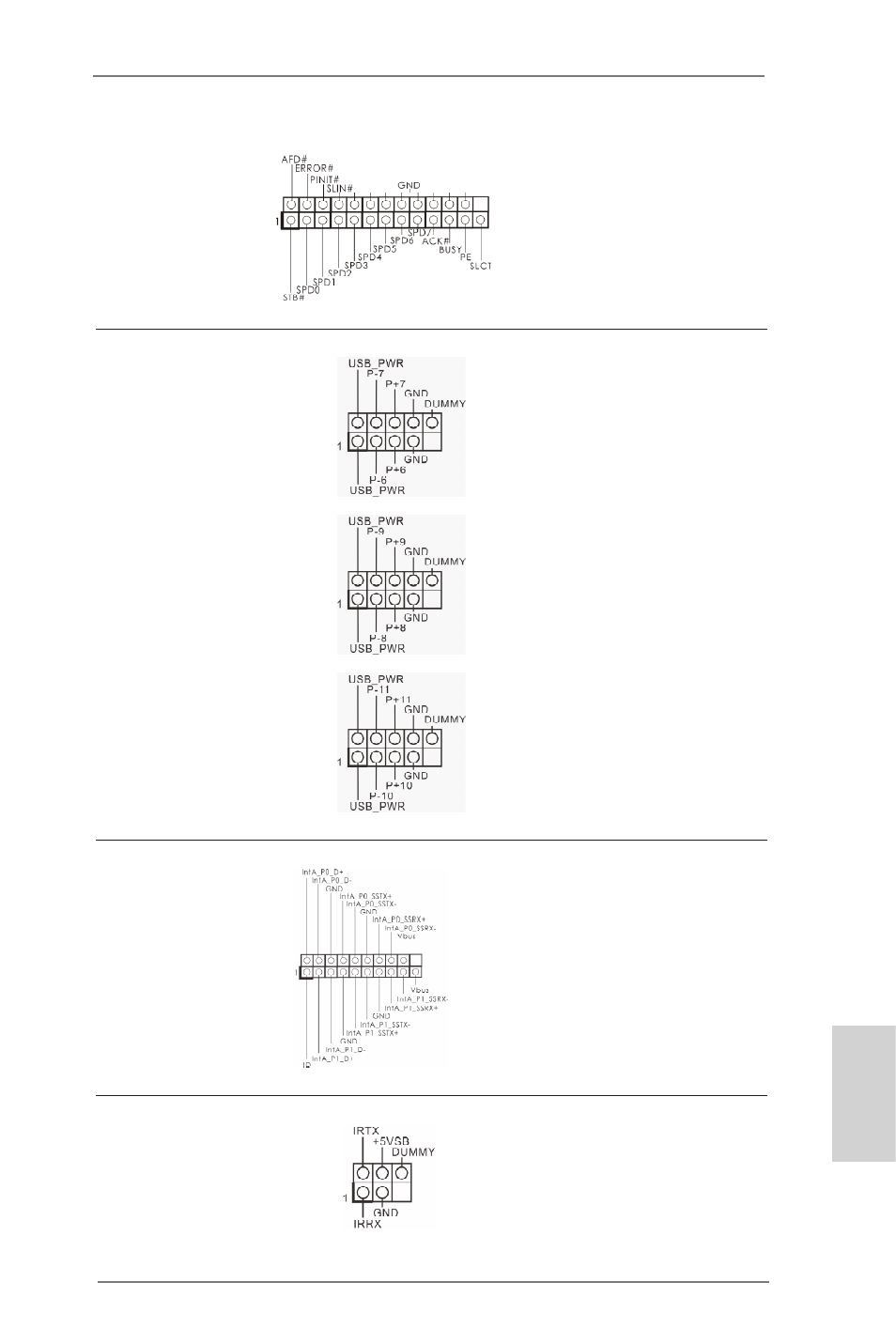

Druckerport-Anschlussleiste Dies ist eine Schnittstelle zum
(25-pol. LPT1) Anschluss eines Druckerport-
(siehe S.2 - No. 28) Kabels, mit dem Sie passende
Drucker auf einfache Weise
anschließen können.
USB 3.0-Header Neben zwei Standard-USB
(19-pol. USB3_12_13) 3.0-Ports am E/A-Panel
(siehe S.2 - No. 9) befindet sich ein USB 3.0-
Header an diesem
Motherboard. Dieser USB 3.0-
Header kann zwei USB 3.0-
Ports unterstützen.
USB 2.0-Header Zusätzlich zu den vier üblichen
(9-pol. USB_6_7)
USB 2.0-Ports an den
(siehe S.2 - No. 25) I/O-Anschlüssen befinden sich
drei USB 2.0- Anschlussleisten
am Motherboard. Pro USB 2.0-
Anschlussleiste werden zwei
(9-pol. USB_8_9) USB 2.0-Ports unterstützt.
(siehe S.2 - No. 24)
(9-pol. USB_10_11)
(siehe S.2 - No. 23)
Infrarot-Modul-Header Dieser Header unterstützt ein
(5-pin IR1) optionales, drahtloses Sende-
(siehe S.2 - No. 19) und Empfangs-Infrarotmodul.
