ASRock Z77 Extreme4-M Motherboard

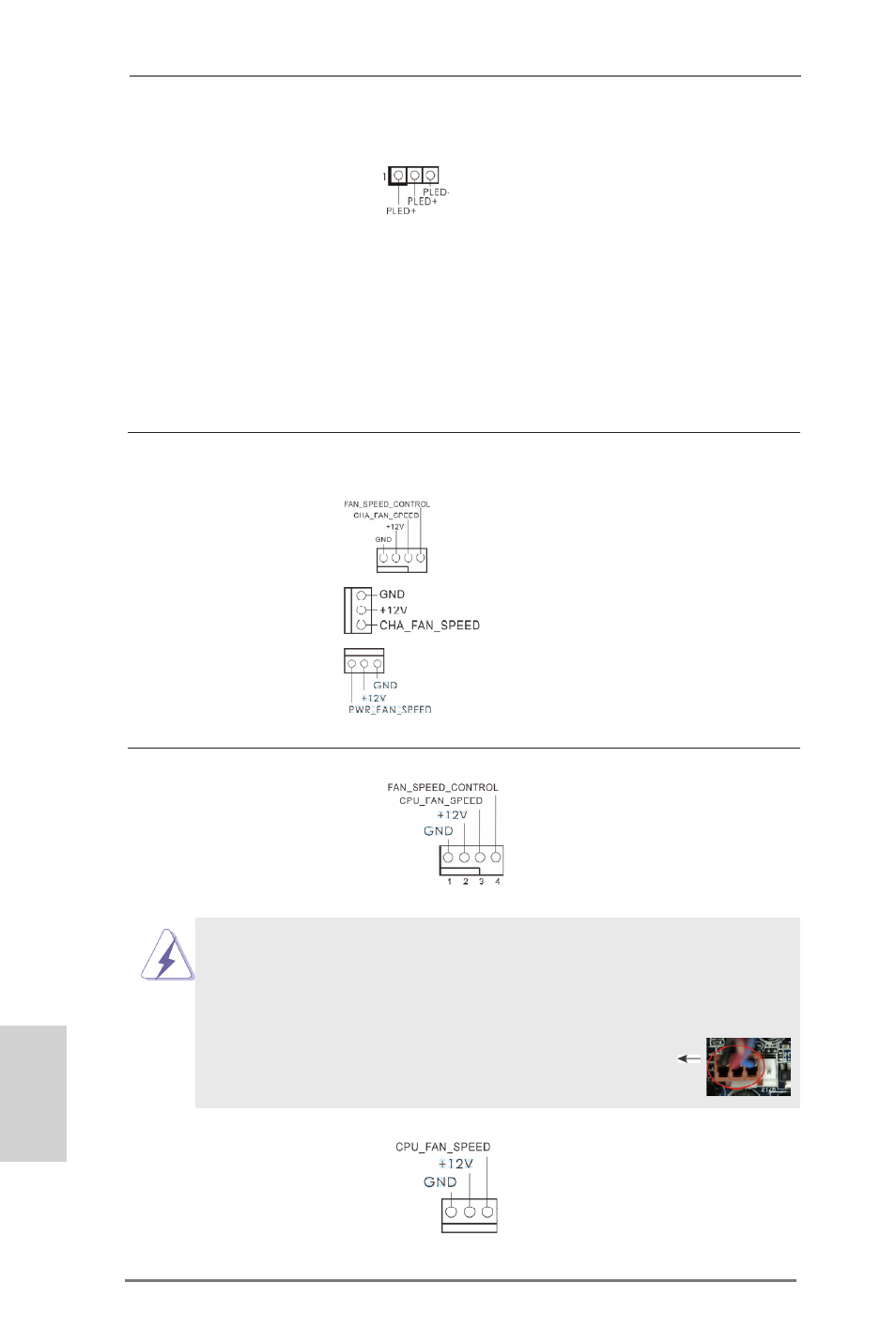

Conector do LED de alimentação Ligue o LED de alimentação do
(PLED1 de 3 pinos) chassis a este conector para
(veja a folha 2, No. 17) indicar o estado de alimentação
do sistema. O LED ficará
acesso quando o sistema
estiver em funcionamento. O
LED fica intermitente no estado
S1/S3. O LED fica desligado
nos estados S4 ou no estado
S5 (desligado).
Conector do ventilador do chassis/energia Ligue o cabo do ventilador
(CHA_FAN1 de 4 pinos) neste conector, coincidindo o fio
(veja a folha 2, No. 22) preto com o pino de aterramen
to. CHA_FAN1 e CHA_FAN2
(CHA_FAN2 de 3 pinos) suportam a função de Controlo
(veja a folha 2, No. 35) de Ventoinha.
(PWR_FAN1 de 3 pinos)
(veja a folha 2, No. 2)
Conector do ventilador da Ligue o cabo do ventilador da
CPU CPU, coincidindo o fio preto
(CPU_FAN1 de 4 pinos) com o pino de aterramento.
(veja a folha 2, No. 3)
Apesar de esta placa-mãe possuir 4 apoios para uma ventoinha de CPU
(Ventoinha silenciosa), uma ventoinha de 3 pinos para CPU poderá funcionar
mesmo sem a função de controlo de velocidade da ventoinha. Se pretender ligar
uma ventoinha de 3 pinos para CPU ao conector de ventoinha do CPU nesta
placa-mãe, por favor, ligue-a aos pinos 1-3.
Instalação de Ventoinha de 3 pinos
Pinos 1-3 ligados
(CPU_FAN2 de 3 pinos)
(veja a folha 2, No. 1)
