144
ASRock P67 Transformer Motherboard

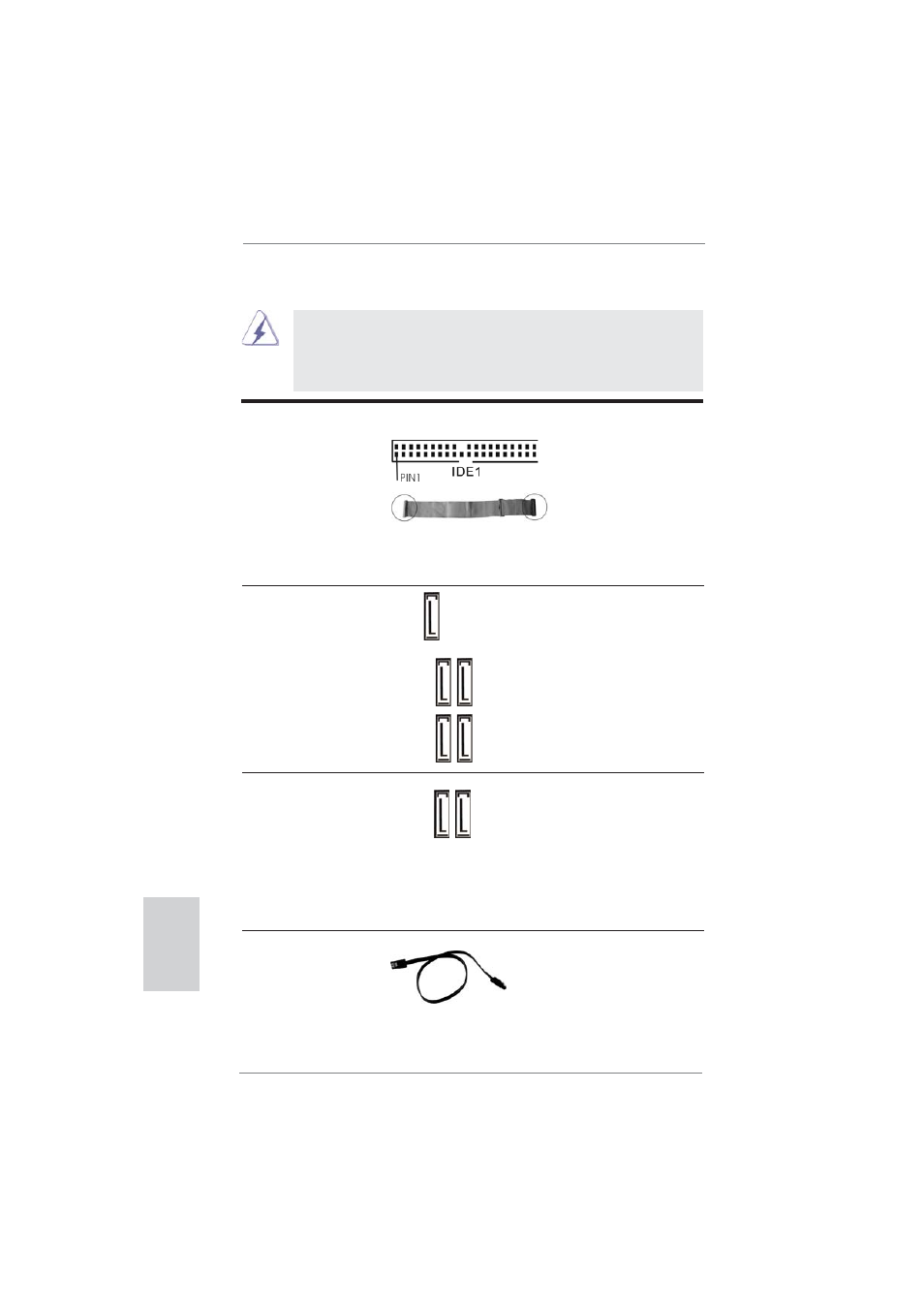

Разъемы Serial ATAII Пять соединителя Serial ATAII
(SATAII_2, см. стр. 2, п. 13) предназначаются для
(SATAII_3, см. стр. 2, п. 12) подключения внутренних
(SATAII_4, см. стр. 2, п. 15) устройств хранения с
(SATAII_5, см. стр. 2, п. 14) использованием интерфейсных
(SATAII_6, см. стр. 2, п. 8) кабелей SATAII. В настоящее
время интерфейс SATA
допускает скорость передачи
данных до \ 3,0 Гбит/с.
2.6 Колодки и разъемы на плате
Имеющиеся на плате колодки и разъемы НЕ ЯВЛЯЮТСЯ
контактами для перемычек. НЕ УСТАНАВЛИВАЙТЕ перемычки
на эти колодки и разъемы – это приведет к необратимому
повреждению материнской платы!
Разъемы Serial ATA3 Два соединителя Serial ATA3
(SATAIII_0, см. стр. 2, п. 11) предназначаются для
(SATAIII_1, см. стр. 2, п. 10) подключения внутренних
устройств хранения с
использованием нтерфейсных
кабелей SATA3. В настоящее
время интерфейс SATA
допускает скорость передачи
данных до \ 6,0 Гбит/с.
Информационный Информационный кабель
кабель Serial ATA (SATA) интерфейса SATA / SATAII / SATA3
(дополнительно) не является направленным.
Любой из его соединителей может
быть подключен либо к жесткому
диску интерфейса SATAII / SATA3
либо к материнской плате.
Ру
сский
SA
TAII_5 SA
TAII_3
SA
TAII_4 SA
TAII_2
SA
TAII_6
SA
TAIII_1
SA
TAIII_0
Разъем первичного канала IDE (Синий)
(39-контактный IDE1, см. стр. 2, п. 7)
80-жильный кабель ATA 66/100/133
Примечание. Подробную информацию вы найдете в инструкциях, предоставленных
производителем IDE-устройства.
Подключите синий разъем к
материнской плате Подключите черный разъем к
устройству IDE
