H87M-ITX
125
�简体中文
�简体中文

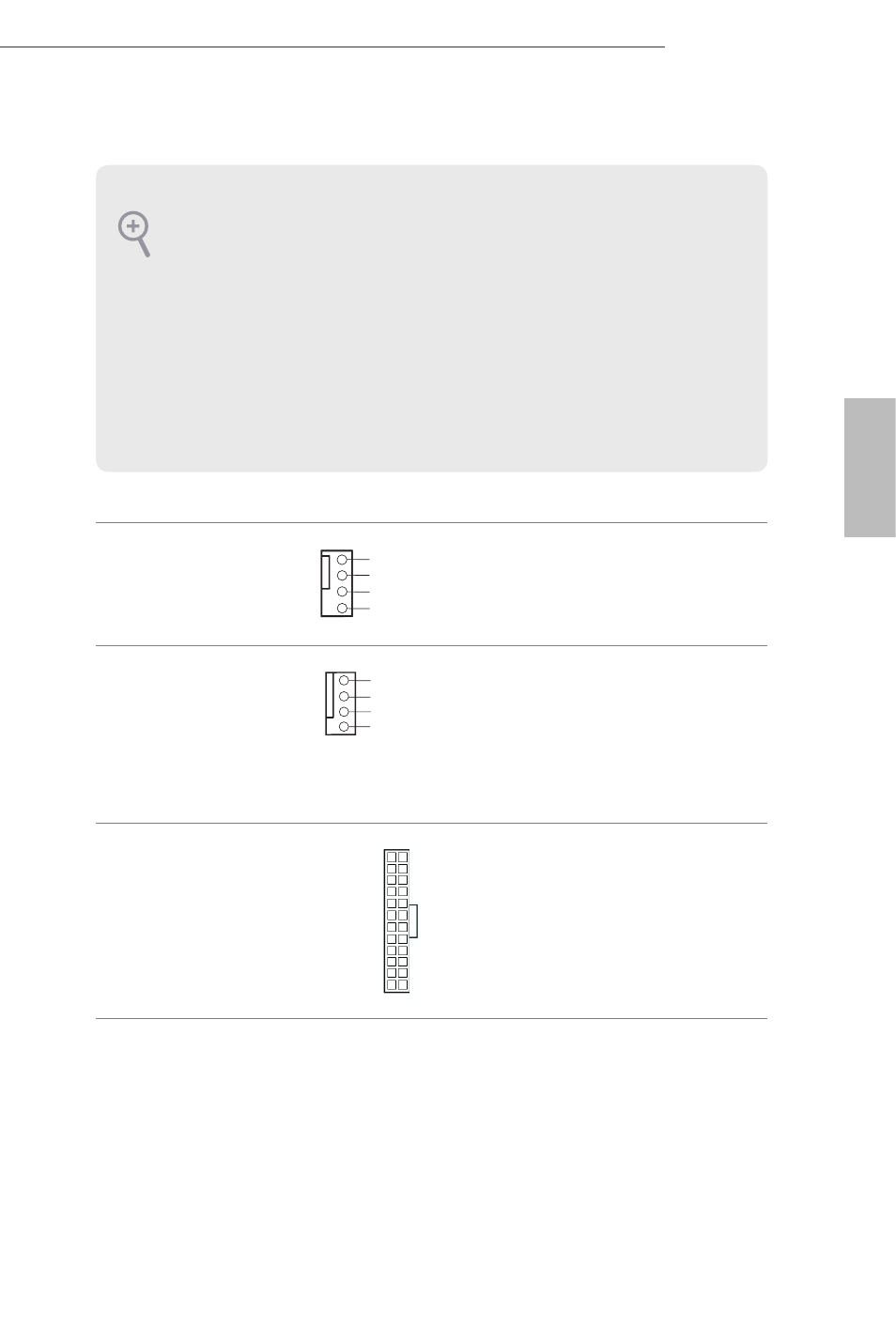

机箱风扇接口
(4 针 CHA_FAN1)
( 见第 1 页， 第 14 个 ) 请将风扇线连接到风扇
接口并使黑线匹配接地
针脚。
CPU 风扇接口
(4 针 CPU_FAN1)
( 见第 1 页， 第 6 个 ) 此主板提供 4 针 CPU 风
扇（静音风扇）接口。如
果您打算连接
3 针 CPU
风扇，请将它连接到针
脚
1-3。
ATX 电源接口
(24 针 ATXPWR1)
( 见第 1 页，第 5 个 ) 此主板提供 24 针 ATX
电源接口。要使用 20 针
ATX 电源，请沿针脚 1
和针脚
13 插接它。
1. 高清音频支持插孔感测，但机箱上的面板连线必须支持 HDA 才能正常工作。
请按照我们的手册和机箱手册的说明安装系统。
2. 如果您使用 AC' 97 音频面板，请按照以下步骤将它安装到前面板音频接脚：
A. 将 Mic_IN (MIC) 连接到 MIC2_L。
B. 将 Audio_R (RIN) 连接到 OUT2_R，将 Audio_L (LIN) 连接到 OUT2_L。
C. 将接地端 (GND) 连接到接地端 (GND)。
D. MIC_RET 和 OUT_RET 只用于高清音频面板。您不需要针对 AC' 97 音频
面板连接它们。
E. 要启用前麦克风，请转到 Realtek 控制面板上的“FrontMic”（前麦克风）
选项卡，调整
“Recording Volume”（录音音量）。
GND
+12V
CHA_FAN_SPEED
FAN_SPEED_CONTROL
GN D
+ 12V
CPU_FAN_SPEED
FAN_SPEED_CONTROL
1
2
3
4
12
1
24
13
