106 PB
한 국 어

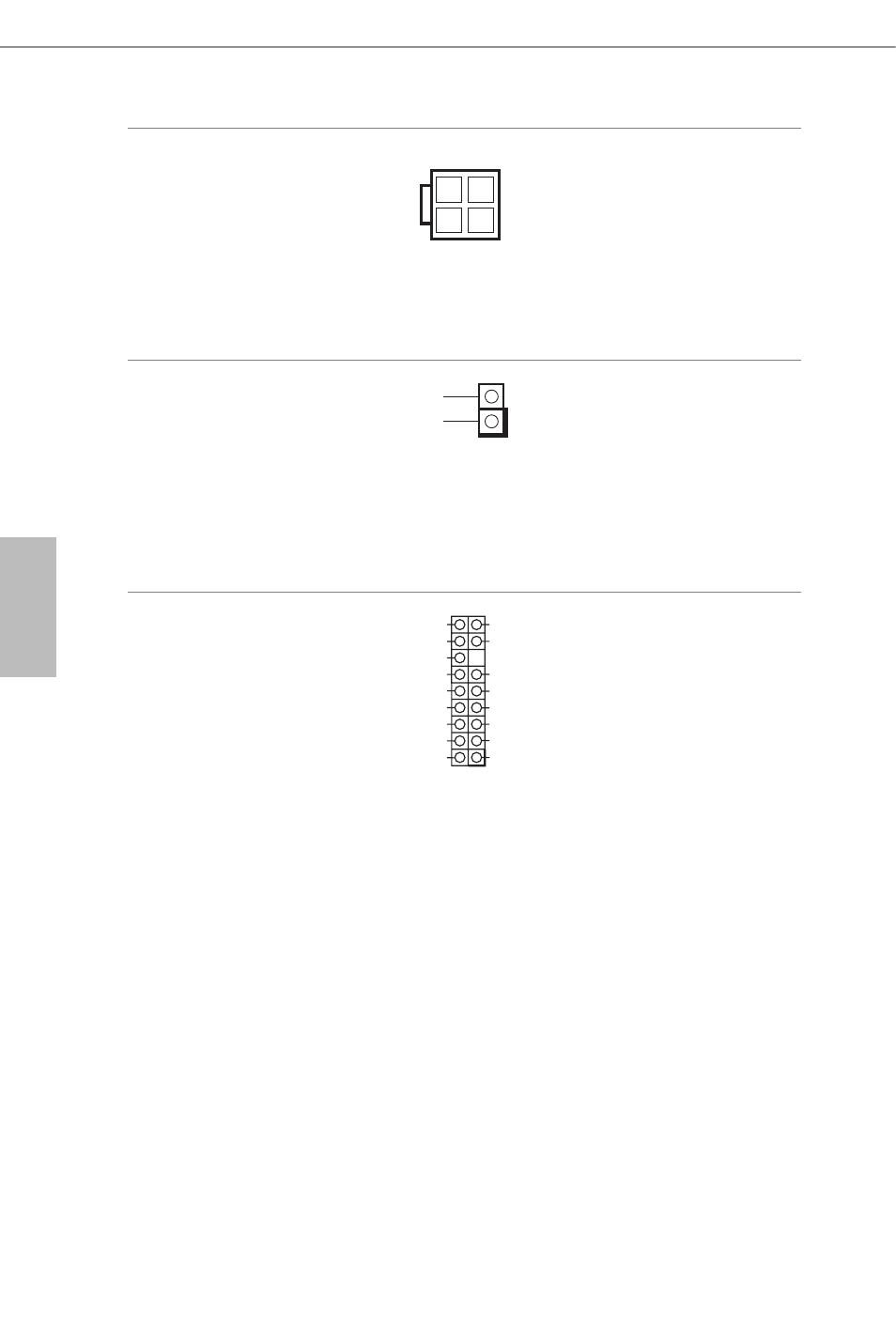

ATX 12V 전원 커넥터
(8 핀 ATX12V1)
(1 페이지 , 1 번 항목 참조 ) 이 마더보드에는 8 핀
ATX 12V 전원 커넥터
가
탑재되어 있습니
다 . 4 핀 ATX 전원공
급장치를 사용하려면
핀 1 과 핀 5 을 따라 연
결하십시오 .
섀시 침입 헤더
(2 핀 CI1)
(1 페이지 , 4 번 항목 참조 )
이 마더보드는 섀시 커버가
제거될 경우 이를 감지하는
케이스 열림 감지 기능을 지
원합니다 . 이 기능을 사용하
려면 섀시 침입 감지 설계가
적용된 섀시를 사용해야 합
니다 .
TPM 헤더
(17 핀 TPMS1)
(1 페이지 , 15 번 항목 참조 ) 이 커넥터는 키 , 디지털
인증서 , 암호 및 데이터
를 안전하게 보관할 수 있
는 TPM(Trusted Platform
Module) 시스템을 지원합니
다
. TPM 시스템은 네트워크
보안을 강화하고 , 디지털 신
원을 보호하며 플랫폼 무결
성을 유지합니다 .
1
Signal
GND
1
LFRAME#_L
CK_33M_TPM
TPM_RST#
LAD3_L
+3V
LAD0_L
+3VSB
GND F_CLKRUN#
SERIRQ#
S_PWRDWN#
GND
LAD1_L
LAD2_L
SMB_DATA_MAIN
SMB_CLK_MAIN
GND
