ASRock 970 Extreme4 Motherboard

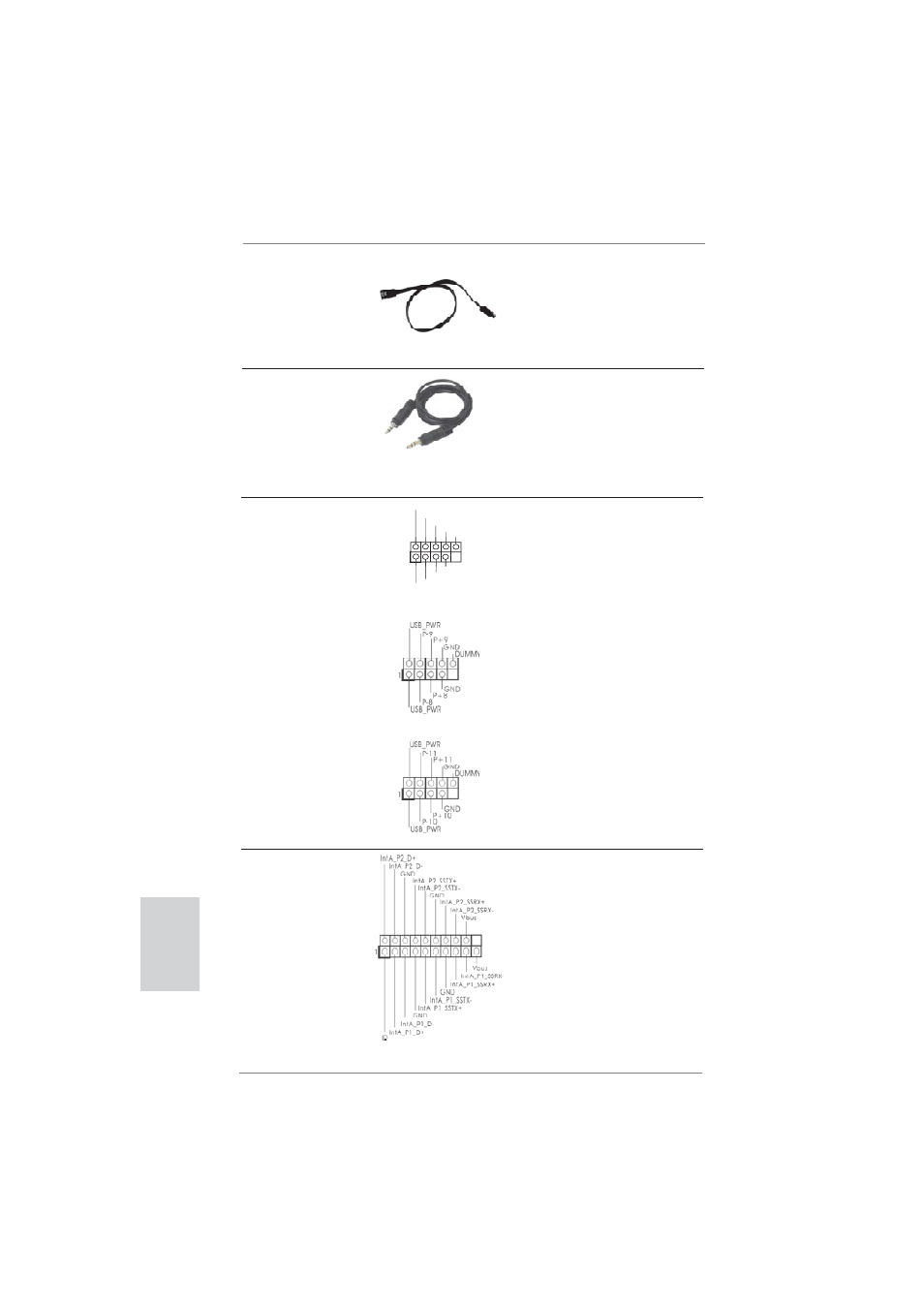

USB 2.0 擴展接頭 除了位於 I/O 面板的四個默
(9 針 USB_6_7) 認 USB 2.0 接口之外，這款
( 見第 2 頁第 27 項 ) 主板有三組 USB 2.0 接針。
這組 USB 2.0 接針可以支持
兩個 USB 2.0 接口。
(9 針 USB_8_9)
( 見第 2 頁第 29 項 )
(9 針 USB_10_11)
( 見第 2 頁第 30 項 )
Serial ATA (SATA) SATA 數據線的任意一端均可連
數據線 接 SATA/SATAII/SATA3 硬盤或者
( 選配 ) 主板上的 SATAII/SATA3 接口。
3.5mm 音頻線 3.5mm 音頻線的任一端可以連接
( 選配 ) 到便攜式音頻設備（如 MP3 播放
机和移動電話）或 PC 的線路輸
入端口。
P-7
P+7
GND
DUMMY
USB_PWR
USB_PWR
P-6
P+6
GND
1
USB 3.0 擴展接頭 除了位於 I/O 面板的兩個默
(19 針 USB_12_13) 認 USB 3.0 接口之外，這款
( 見第 2 頁第 11 項 ) 主板有一組 USB 3.0 接針。
這組 USB 3.0 接針可以支持
兩個 USB 3.0 接口。
