2

ASRock H61M-DGS Motherboard

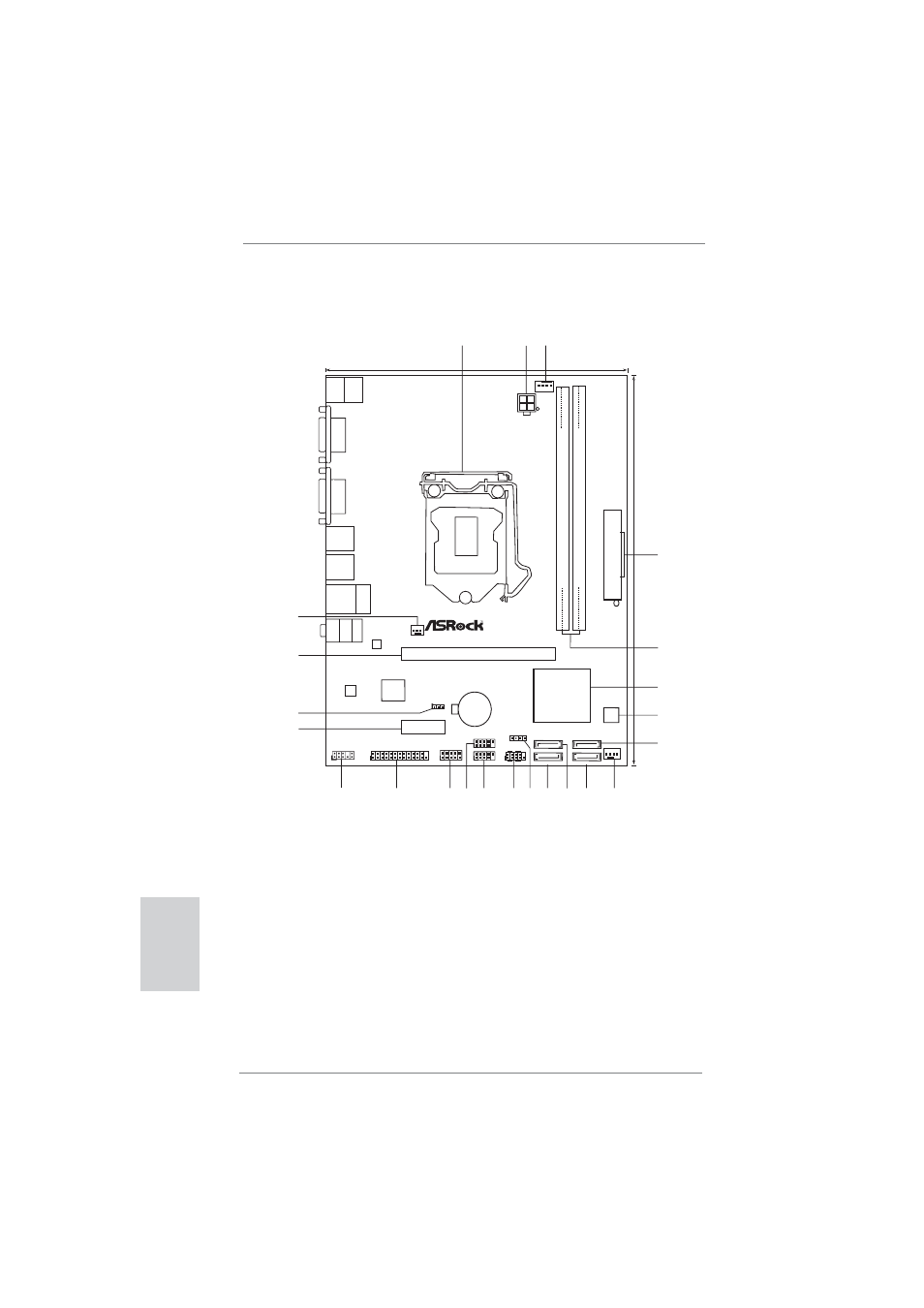

Motherboard Layout

English

1

1155-Pin CPU Socket

13

Chassis Speaker Header (SPEAKER 1, White)

2

ATX 12V Power Connector (ATX12V1)

14

System Panel Header (PANEL1, White)

3

CPU Fan Connector (CPU_FAN1)

15

USB 2.0 Header (USB6_7, Blue)

4

ATX Power Connector (ATXPWR1)

16

USB 2.0 Header (USB8_9, Blue)

5

2 x 240-pin DDR3 DIMM Slots

17

COM Port Header (COM1)

(Dual Channel: DDR3_A1, DDR3_B1, Blue)

18

Print Port Header (LPT1, White)

6

Intel H61 Chipset

19

Front Panel Audio Header

7

32Mb SPI Flash

(HD_AUDIO1, White)

8

SATA2 Connector (SATA2_1, Blue)

20

PCI Express 2.0 x1 Slot (PCIE2, White)

9

Chassis Fan Connector (CHA_FAN1)

21

Clear CMOS Jumper (CLRCMOS1)

10

SATA2 Connector (SATA2_0, Blue)

22

PCI Express 2.0 x16 Slot (PCIE1, Blue)

11

SATA2 Connector (SATA2_3, Blue)

23

Power Fan Connector (PWR_FAN1)

12

SATA2 Connector (SATA2_2, Blue)

A

T

XPWR1

DDR3_A1

(64

bit,

2

40-pin

module)

DDR3_B1

(64

bit,

240-pin

module)

CPU_FAN1

Intel

H61

CMOS

Battery

17.3cm (6.8 in)

22.6cm

(8.9

in)

ErP/EuP

Ready

D

DR3

Designed

in

T

aipei

32Mb
BIOS

Super

I/O

CHA_FAN1

PWR_FAN1

1

SPEAKER1

PCIE1

PCIE2

1

HD_AUDIO1

COM1

1

1

LPT1

CLRCMOS1

1

HDLED RESET

PLED PWRBTN

PANEL1

1

LAN
PHY

AUDIO

CODEC

USB6_7

1

USB8_9

1

SATA2_2

SATA2_0

SATA2_3

SATA2_1

ATX12V1

PS2

Keyboard

PS2

Mouse

VGA1

Top:
RJ-45

USB 2.0
T: USB4
B: USB5

USB 2.0
T: USB0
B: USB1

To
p

:

LINE

IN

Center:

FRONT

Bottom:

MIC

IN

USB 2.0
T: USB2
B: USB3

1

2

3

4

5

6

7

9

10

11

12

8

14 13

15

16

17

18

19

20

21

22

23

RoHS

H61M-DGS

DVI1

X

Fast

USB

X

Fast

LAN

X

Fast RAM
