ASRock H61M-DGS - Manual (Page 102)

102
ASRock H61M-DGS Motherboard

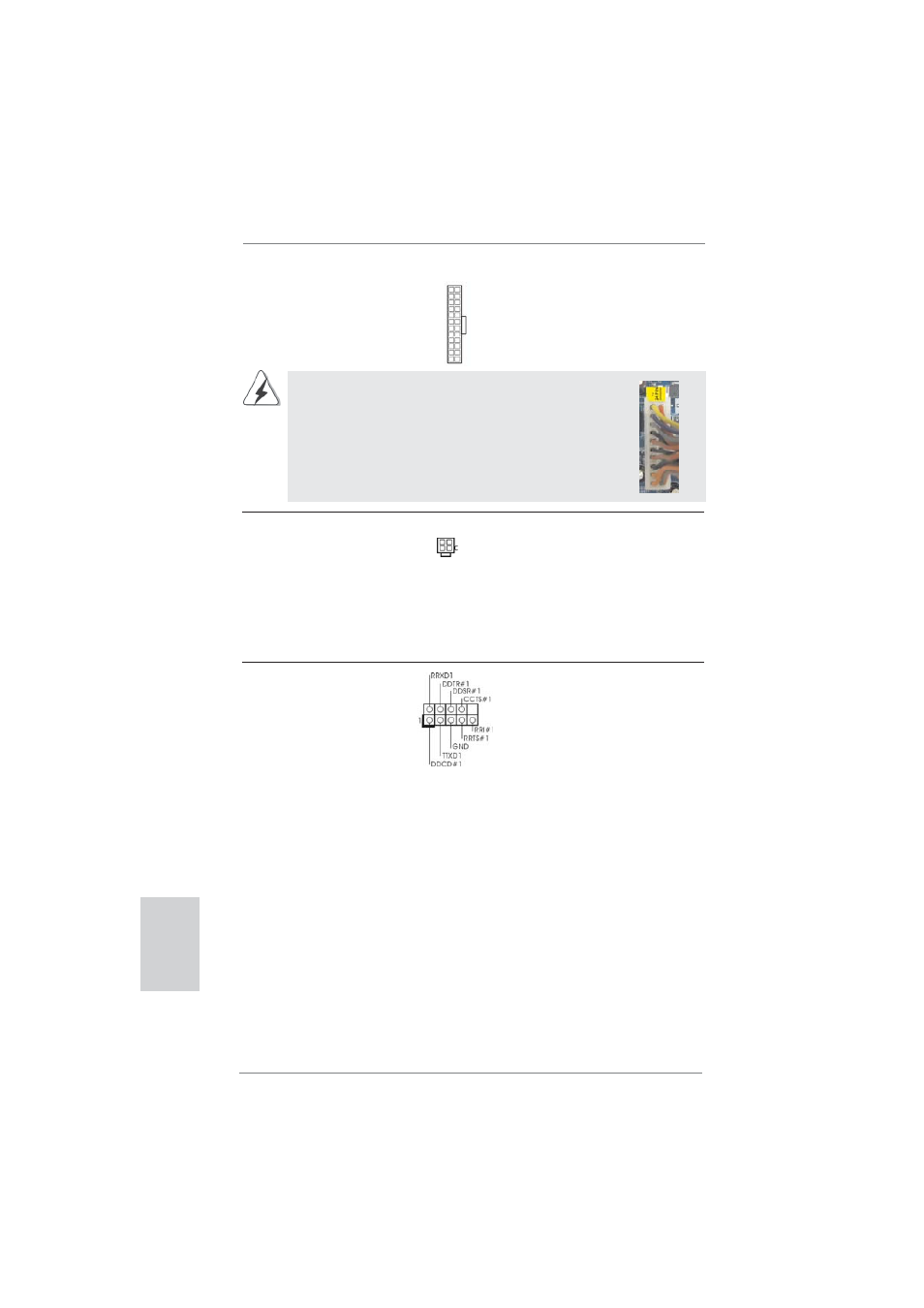

Conector de força do ATX Ligue a fonte de alimentação
(ATXPWR1 de 24 pinos) ATX neste conector.
(veja a folha 2, No. 4)
Instalação da Fonte de alimentação ATX de 20 Pinos
12
1
24
13
12
1
24
13
Embora esta placa-mãe providencie um conector de
energia ATX de 24 pinos, pode apesar disso funcionar
com a adapta-ção de uma fonte de energia tradicional
de 20 pinos. Para usar a fonte de alimentação de 29
pinos, por favor ligue a sua fonte de alimentação com
o Pino 1 e o Pino 13.
Conector ATX 12 V Note que é necessário ligar
(ATX12V1 de 4 pinos) uma fonte de alimentação com
(veja a folha 2, No. 2) conector ATX 12V neste
conector para fornecer
alimentação sufi ciente. Do
contrário, haverá falhas de
funcionamento.
Conector da porta COM Este conector é usado para
(COM1 de 9 pinos) suportar um módulo de porta
(veja a folha 2, No. 17) COM.
