ASRock H61M-VGS / H61M-VS Motherboard
Ру
сский

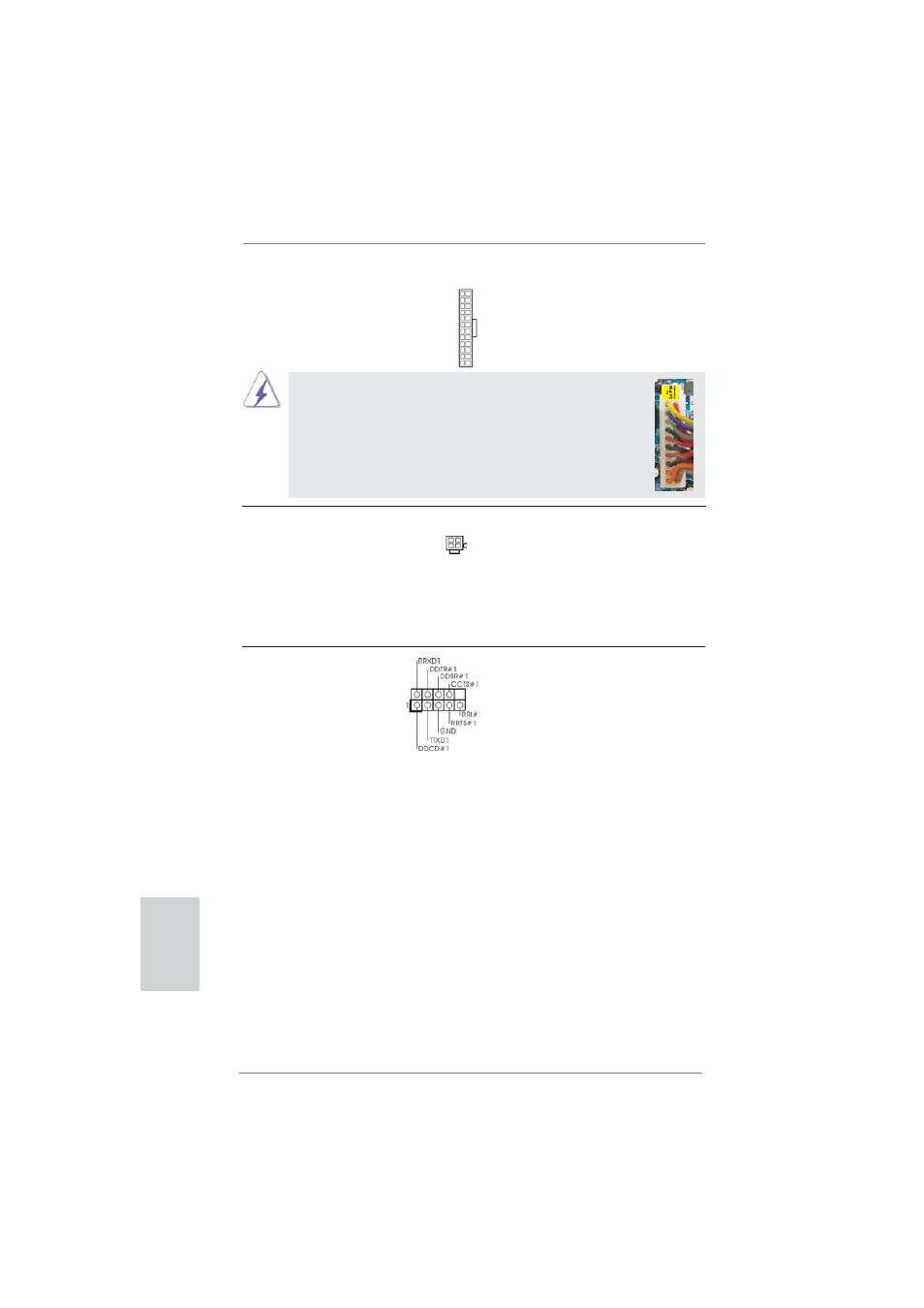

Колодка COM-порта Данная колодка COM-порта
(9-контактный COM1) позволяет подключить модуль
(см. стр. 2, п. 17) порта COM.
Колодка питания ATX Подключите к этой колодке
(24-контактный ATXPWR1) кабель питания ATX.
(см. стр. 2, п. 4)
Несмотря на то, что эта материнская плата предусматр-
ивает 24-штыревой разъем питания ATX, работа будет
продолжаться, даже если адаптируется традиционный
20-штыревой разъем питания ATX. Для использования
20-штыревого разъема питания ATX вставьте источник
питания вместе со штекером 1 и штекером 13.
Установка 20-штыревого разъема питания ATX
12
1
24
13
12
1
24
13
Колодка питания 12V-ATX Обратите внимание, что к этому
(4-контактный ATX12V1) разъему необходимо
(см. стр. 2, п. 2) подключить вилку блока питания
ATX 12 В, чтобы обеспечить
достаточную мощность
электропитания. В противном
случае включение системы будет
невозможно.
