181
ASRock Z75 Pro3 Motherboard
繁體中文

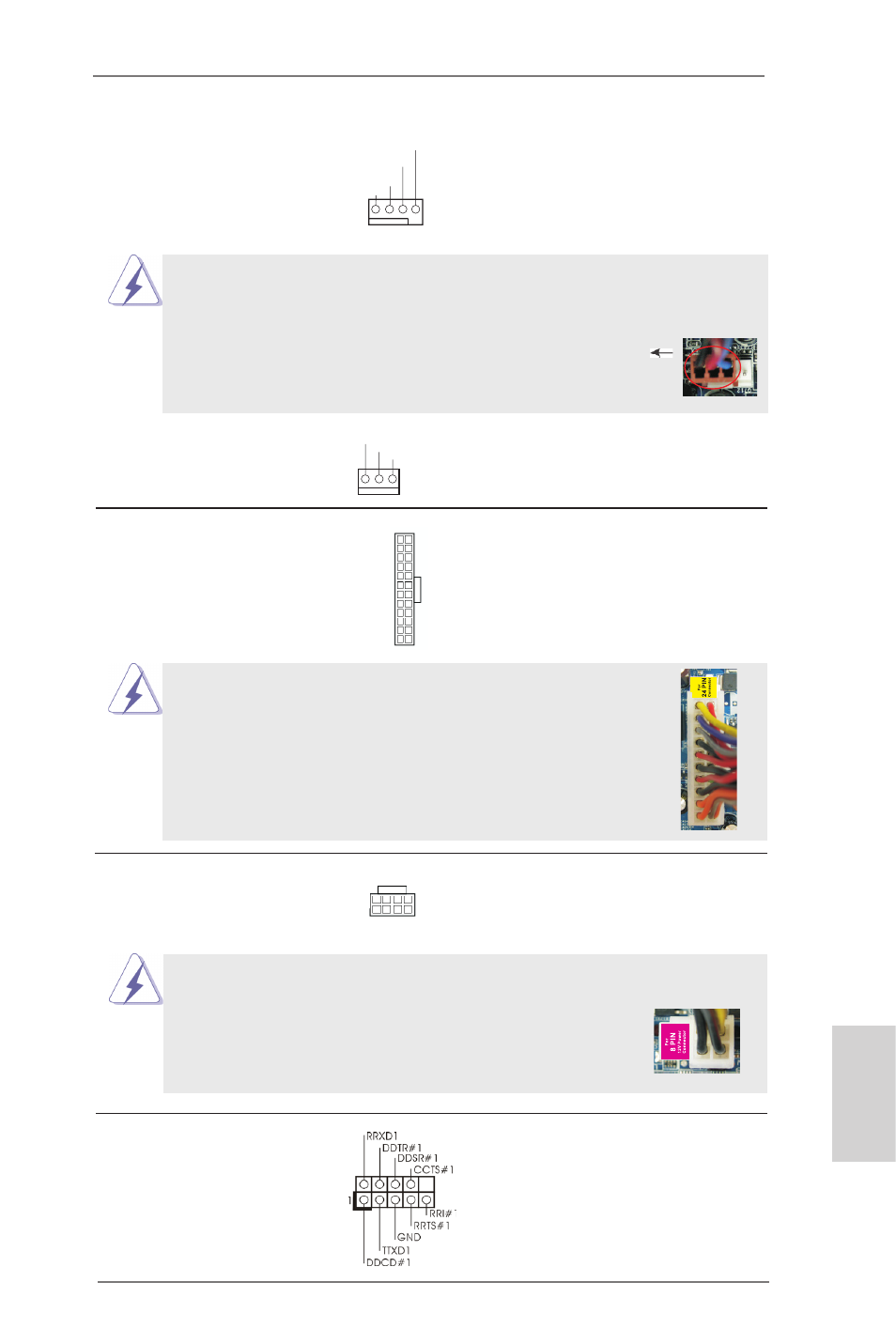

雖然此主板支持 4-Pin CPU 風扇 (Quiet Fan, 靜音風扇 ), 但是沒有調速功能的
3-Pin CPU 風扇仍然可以在此主板上正常運行。如果您打算將 3-Pin CPU 風扇
連接到此主板的 CPU 風扇接口 , 請將它連接到 Pin 1-3。
3-Pin 風扇的安裝
Pin 1-3 連接
(4 針 CPU_FAN2)
( 見第 2 頁第 2 項 )
ATX 電源接頭
請將 ATX 電源供應器連接到這個
(24 針 ATXPWR1)
接頭。
( 見第 2 頁第 8 項 )
12
1
24
13
雖然此主機板提供 24-pin ATX 電源接口 , 但是您仍然可以使
用傳統的 20-pin ATX 電源。為了使用 20-pin ATX 電源 , 請順
著 Pin 1 和 Pin 13 插上電源接頭。
20-Pin ATX 電源安裝說明
12
1
24
13
雖然此主機板提供 8-pin ATX 12V 電源接口 , 但是您仍然可以使用傳統的
4-pin ATX 12V 電源。為了使用 4-pin ATX 12V 電源 , 請
順著 Pin 1 和 Pin 5 插上電源接頭。
4-Pin ATX 12V 電源安裝說明
ATX 12V 電源接口
請將 ATX 12V 電源供應器連接到
(8 針 ATX12V1)
這個接頭。
( 見第 2 頁第 4 項 )
序列埠
這個序列埠 COM1 支援一個序列
(9 針 COM1)
埠的裝置。
( 見第 2 頁第 28 項 )
CPU 風扇接頭
請將 CPU 風扇連接線接到這個接
(4 針 CPU_FAN1)
頭，並讓黑線與接地的針腳相接
( 見第 2 頁第 1 項 )
。
GND
+12V
CPU_FAN_SPEED
FAN_SPEED_CONTROL
1 2 3 4
GND
+12V
CPU_FAN_SPEED
8 5
4 1
8 5
4 1
