ASRock Z75 Pro3 Motherboard
Ру
сский
Конструкция передней панели может различаться в зависимости от
корпуса. Модуль передней панели в основном состоит из кнопки
питания, кнопки сброса, индикатора питания, индикатора активности
жесткого диска, динамика и т.п. При подключении к этому разъему
модуля передней панели корпуса удостоверьтесь, что провода
подключаются к соответствующим контактам.

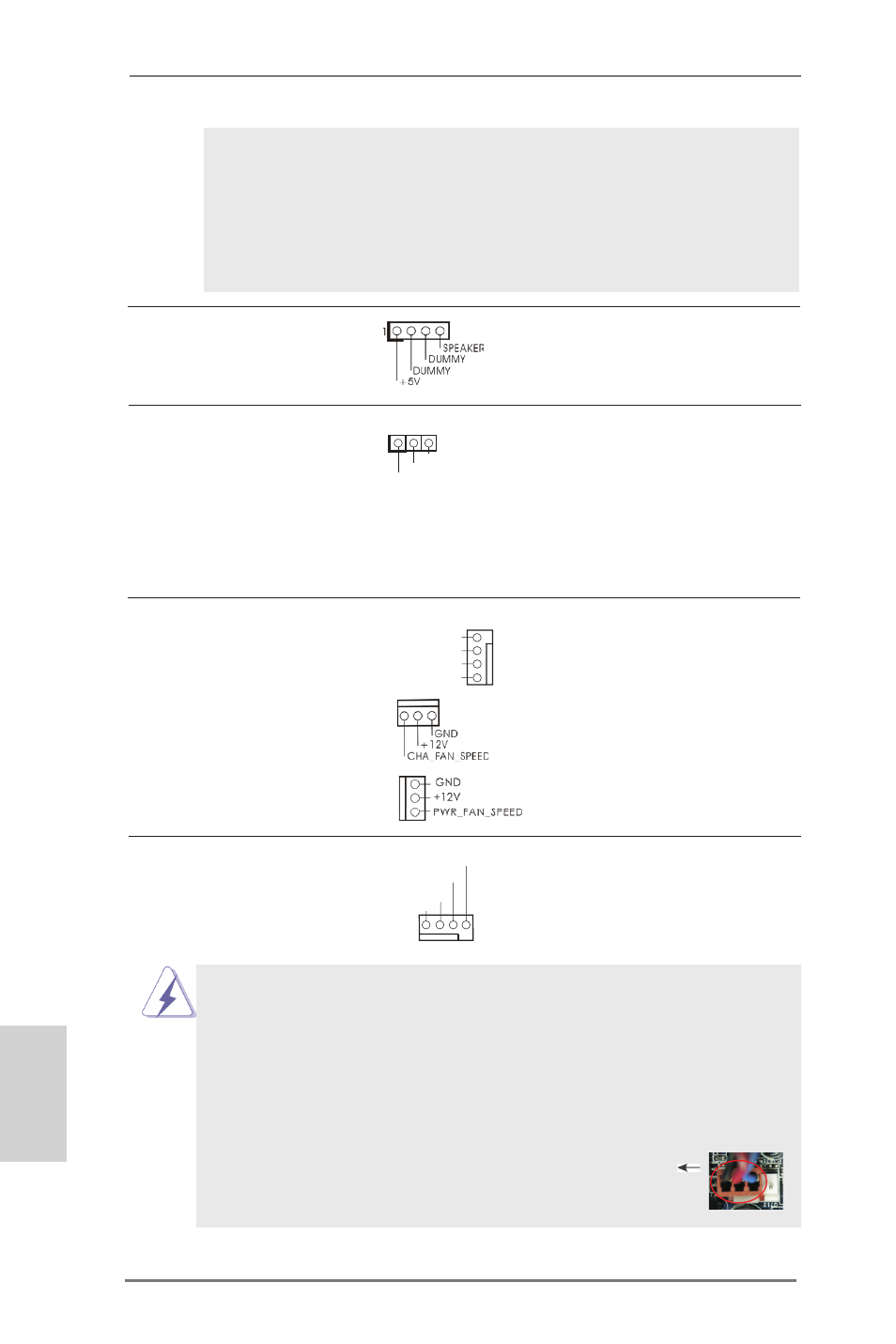

Колодка динамика корпуса Подключите к этой колодке
(4-контактный SPEAKER1) кабель от динамика на корпусе
(см. стр. 2, п. 18) компьютера.
Chassis и Power Fan-соединители Подключите кабели вентилятора к
(4-контактный CHA_FAN1) соединителям и присоедините
(см. стр. 2, п. 7) черный шнур к штырю заземления.
CHA_FAN1 и CHA_FAN2
(3-контактный CHA_FAN2) поддерживают функцию
(см. стр. 2, п. 21) управления вентилятором.
(3-контактный PWR_FAN1)
(см. стр. 2, п. 35)
Разъем вентилятора Подключите к этому разъему
процессора кабель вентилятора процессора
(4-контактный CPU_FAN1) так, чтобы черный провод
(см. стр. 2, п. 1) соответствовал контакту земли.
Данная материнская плата поддерживает вентиляторы процессора с
4-контактным разъемом (функция тихого режима вентилятора), однако
вентиляторы с 3-контактным разъемом также будут успешно работать, хотя
функция управления скоростью вращения вентилятора окажется
недоступной. Если вы хотите подключить вентилятор процессора с
3-контактным разъемом к разъему вентилятора процессора на данной
материнской плате, для этого следует использовать контакты 1-3.
Установка вентилятора с 3-контактным разъемом
Контакты 1-3 подключены
GND
+12V
CPU_FAN_SPEED
FAN_SPEED_CONTROL
1 2 3 4
FAN_SPEED_CONTROL
GND
+12V
CHA_FAN_SPEED
разъем Power LED Подключите индикатор Power LED
(3-контактный PLED1) к этому разъему для отображения
(см. стр. 2, п. 19) статуса питания системы. Этот
светодиод продолжит мигать в
режиме S1/S3. Светодиод будет
выключен в режимах S4 или S5
(система выключена).
1
PLED+
PLED+
PLED-
